Adobe Illustrator®を使ったレーザー加工の仕方

Illustrator®でもレーザー加工できます！

「CorelDRAW®ではなくて、Adobe Illustrator®を使ってレーザー加工できますか？」というご質問をよくいただきます。

もちろん、答えはYesです！トロテックのレーザー加工機は、Adobe Illustrator®のデザインデータを使ってレーザー加工することができす。下記は主な手順です。詳細は、「初めての加工マニュアル（PDF)」をご覧ください。

便利な機能

Illustratorで同じ色の線幅を一度に変更する方法

レーザー加工用のデザインでは、カットラインの幅を0.003pt（0.001mm）に設定しなければなりません。しかし、実際にこの線幅で作図すると細すぎるため見えにくく実用的ではないでしょう。そこで最初はカットラインを1.0pt～0.5ptで線画し、後から一括で線幅を変更する方法をご紹介します。

①先ず見やすい線幅でデザインを作図します。

【重要】カットラインの色は、予めトロテックカラーの赤（レッド）で設定してからデザインしてください。

②ダイレクト選択ツールで該当する赤の線のオブジェクトをどれか一つ選択します。
線の表示が赤であることを確認します。確認したらダイレクト選択ツールを外します。

③次にメニュー［選択］→［共通］→［カラー（線）］を選ぶと、沢山あるオブジェクトの中から同じ赤線のオブジェクトを選択した状態になります。

④選択した状態でオブジェクトの「線」の幅を0.003ptに変更します。
これでカットラインの線幅を全て0.003ptにできます。

オブジェクトがたくさんある中で、同じ色の線幅を変更したい時にとても便利な機能です。
この機能を使えばカットラインをレイヤーで分けて作図しなくても、線幅を0.003ptに簡単に設定変更できます。

初めての加工マニュアル

～木札の作り方～

「初めての加工マニュアル（木札の作り方）」Illustrator版をご用意しました！

このマニュアル（PDF）は、イラストレーターを使って作図し、レーザー加工機で木札を加工するまでの作業方法を詳しく説明した手順書です。このマニュアルを見ながら、一度木札を作成すれば、次のレーザー加工やものづくりに応用できるでしょう。下記PDFをダウンロードして、実際にトロテックのレーザー加工機を使ってみてください。

初めての加工マニュアル（木札の作り方）Illustrator版（PDF:2.15MB）　

ステップバイステップ

レーザー加工機がAdobe Illustrator®のグラフィックデータを正しく認識できるように、最初のステップ1とステップ2で、Adobe Illustrator®の設定を行います。

Create your graphic in Adobe Illustrator

ステップ1: 作図での設定

Adobe Illustratorで作図する際、次の設定を行います。

カットラインの幅を0.003pt（0.001mm）にします。
※線幅が細くて作図しにくい場合は、このページ内の「Illustratorで同じ色の線幅を一度に変更する方法」をご参照ください。
ドキュメントのカラーモードで「RGBカラー」が選択されていることを確認します。
線の位置は中央にくるようにします。

設定が完了したら、デザインデータを作図します。

Adobe Illustrator: Set line color — Adobe Illustrator画面: 線の色（ラインカラー）を設定

Adobe Illustrator: Set Line Width — Adobe Illustrator画面: 線幅の指定

Adobe Illustrator: Set Align Stroke Center — Adobe Illustrator画面: 線を中央に揃える

ステップ2：印刷画面での設定

デザインの作図が完了したら、次にレーザー用のデータに出力します。CorelDRAW®と同様に、Adobe Illustrator®も印刷設定を使って、レーザー加工用のデータに出力します。「プリント(印刷)」をクリックして、Adobe Illustrator®のプリントウィンドウを表示します。プリンターの項目でTrotec Engraverが選択されているかを確認します。次に、「プリンター」をクリックすると、別の画面（ステップ3の画像）が表示されます。

ステップ3：印刷の詳細設定

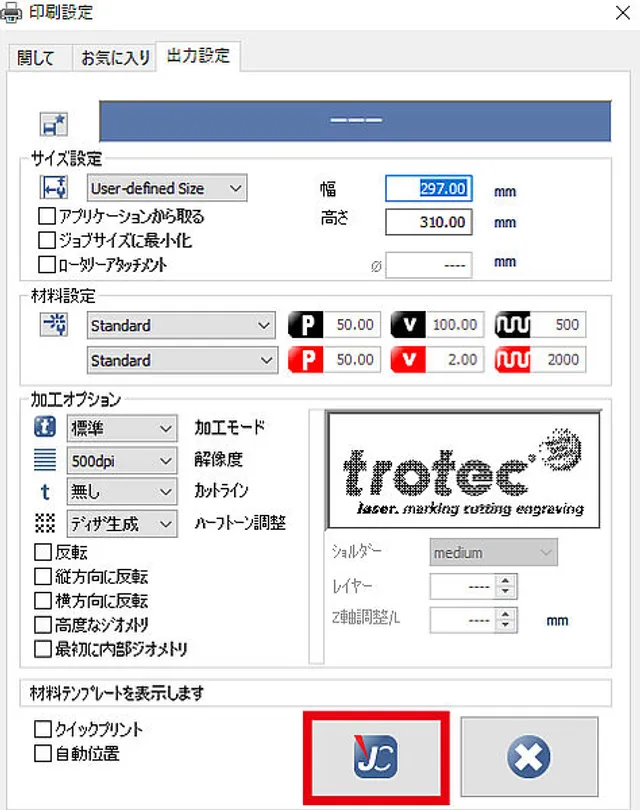

プリンターの選択でTrotec Engraverを選び、「詳細設定」をクリックします。印刷設定の「出力設定」タブを表示し、サイズ設定、材料設定、加工オプションなどを設定します。

ステップ4： JobControl®ソフトウェアの操作

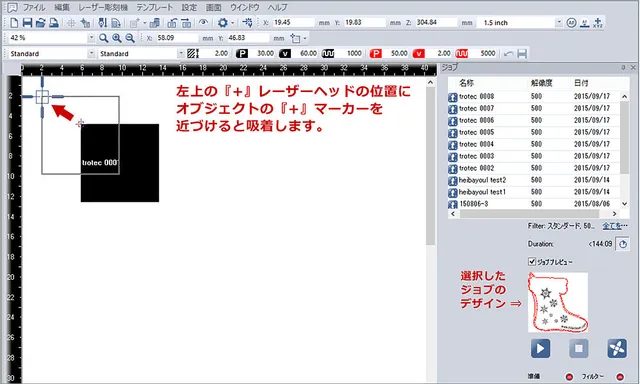

（使用ソフトウェア：JobControl®） JobControl®ソフトウェアを開きます。JobControl®画面の右側にあるリストから出力したデータ（ジョブ）を選択して、画面中央のプレート上にクリック＆ドラッグします。

ここで加工したい材料をレーザー加工機の加工テーブルに設置し、加工テーブルを上下させて焦点距離の位置決めを行います。

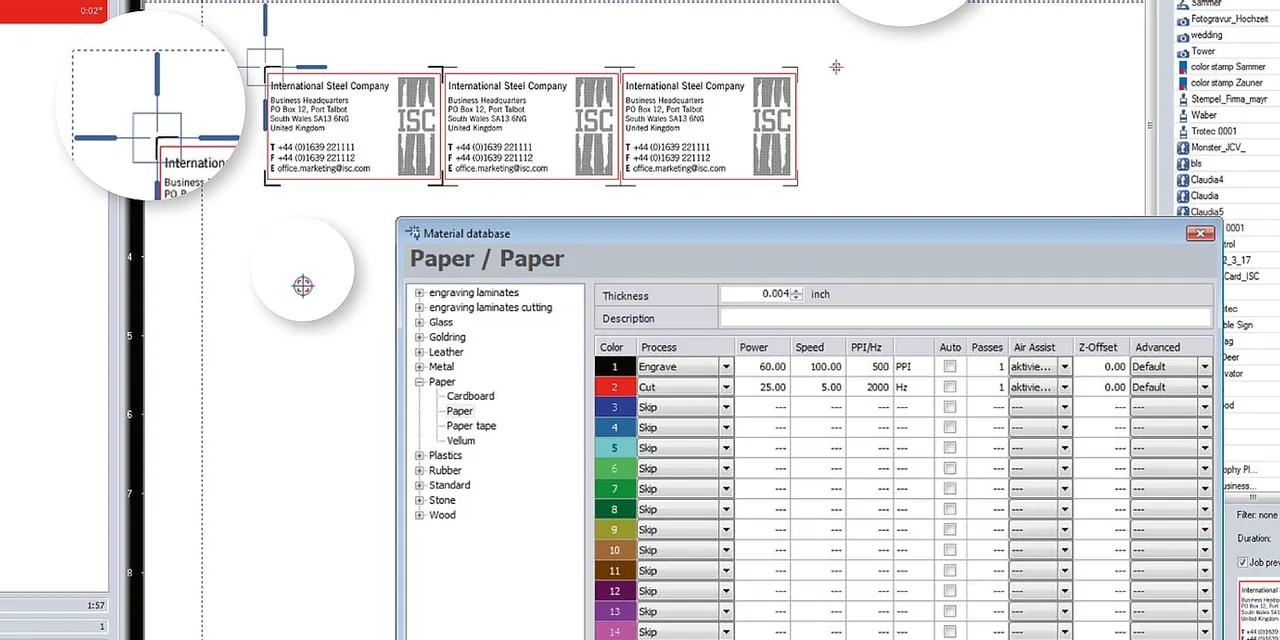

再びJobControl®ソフトウェアを使って、レーザーヘッドの位置と「ジョブ」の加工位置を合わせます。次にJobControl®の「材料テンプレート」を選択して、レーザー加工の種類（カットや彫刻）、レーザー出力（パワー）、スピード、周波数（PPI/Hz）などのパラメーター設定を行います。パラメーターの設定が完了したら、JobControl®画面右下の「▷ ボダン」をクリックしてレーザー加工を開始します。

JobControl®について、詳しくは下記をご覧ください。
JobControl®（ジョブコントロール）ソフトウェア
