Comment imprimer / traiter au laser à partir d'AI

Généralement, la question suivante nous est posée : « Est-ce que je dois vraiment travailler avec CorelDraw® ? Je préférerais travailler mes projets sous un autre programme, comme par exemple Adobe Illustrator®. » Aucun problème, ces instructions vous montrent les plus importants paramètres à respecter.

Étape par étape vers les paramètres optimaux :

Dés le départ, paramétrer les points suivants pour que le laser interprète correctement les informations graphiques.

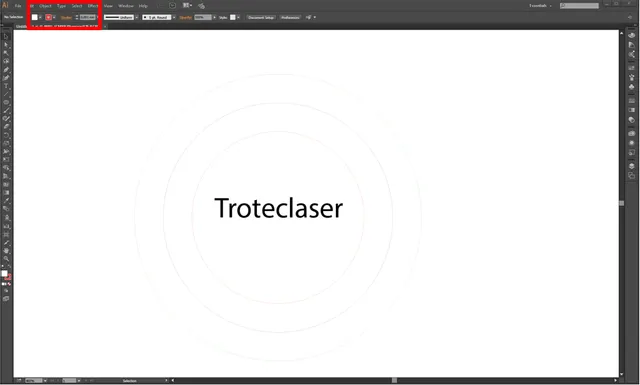

Utilisez les paramètres suivants dans Adobe Illustrator^® :

• La largeur du trait pour les lignes de coupe doit être de 0,001 mm
• Utilisez le jeu de couleurs RGB (le même que dans la base de données des matériaux JobControl^®)
• Le trait doit être aligné au centre

Maintenant votre design est prêt, et vous souhaitez l'envoyer au laser. Comme pour CorelDraw^®, Adobe Illustrator^® communique aussi avec le laser par le biais de la boîte de dialogue de l'imprimante.

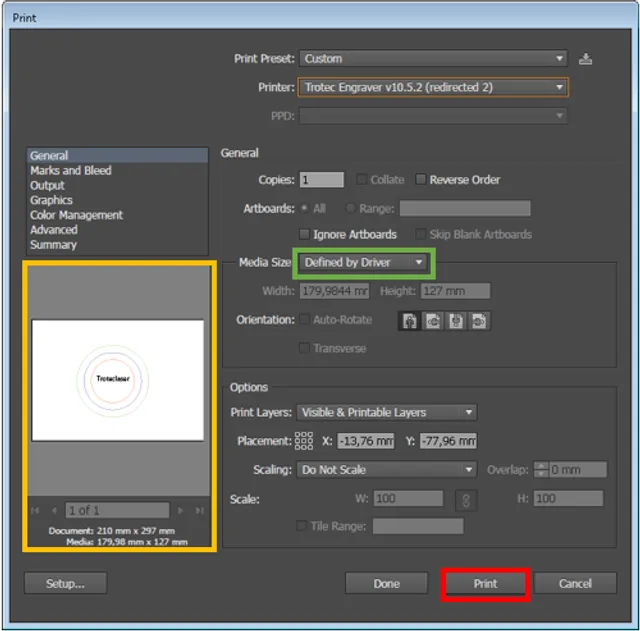

Cliquez sur « Imprimer » (Print), et la fenêtre d'impression d'Adobe Illustrator^® s'ouvre. Dans la section « Sortie » (Output), assurez-vous que RGB a été sélectionné comme jeu de couleurs.
Ensuite cliquez sur « Réglage » (Setup), et la boîte de dialogue classique s'ouvre.

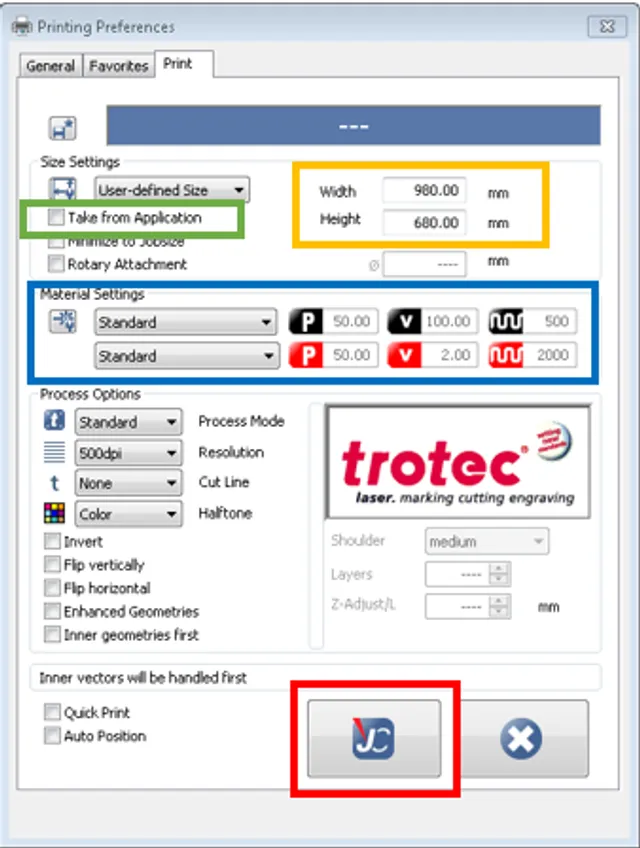

Sélectionnez maintenant le graveur Trotec et cliquez sur « Préférences » (Preferences) ou « Paramètres » (Settings). Ici, vous pouvez ajuster les paramètres d'impression pour votre laser.

• Réglez la taille : La largeur et la hauteur doivent être plus grandes ou égales à la taille du graphique
• Cochez « Réduire à la taille de la tâche » (Minimize to Jobsize) si vous souhaitez seulement imprimer les zones visibles de la tâche.
• Choisissez les paramètres du matériau dans la base de données des matériaux.
• Cliquez sur le bouton du logo Job Control pour imprimer
