Come stampare/lavorare da Adobe Illustrator®
![](/static_processed/492ebf445320511532c163003f0b53c6/adobe-illustrator-logo-760x584-e0c.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/how-to-print-from-adobe-illustrator/adobe-illustrator-logo-760x584-e0c.jpg","edits":{"extract":{"top":13,"left":0,"width":760,"height":570},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Alternative a CorelDraw®
Una domanda che ci pongono spesso è: "... devo per forza lavorare in CorelDraw®? Preferirei progettare usando un altro programma, ad esempio Adobe Illustrator®". Nessun problema: in queste istruzioni vi spieghiamo come fare.
mpostazioni ottimali:mpostazioni ottimali:
Definite sin all'inizio le seguenti impostazioni in modo che il laser possa interpretare correttamente le informazioni grafiche.
Passo dopo passo

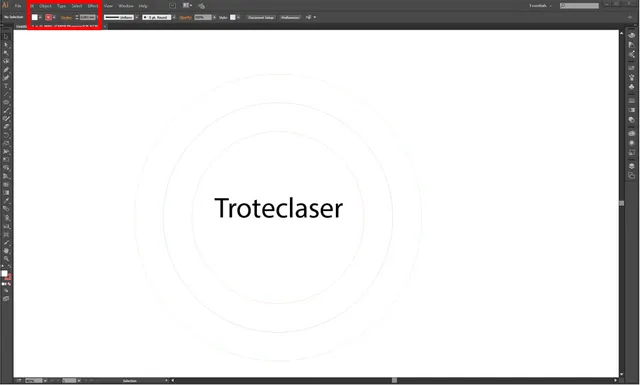

Fase 1: creazione grafica
Impostate i seguenti parametri in Adobe Illustrator®:
- Spessore delle linee di taglio: 0,001 mm
- Usate lo spazio colore RGB (come nel database dei materiali di JobControl®)
- Allineate la corsa in posizione centrata
![](/static_processed/407309fb113fd3999c0eda1f58f15441/illustrator-print-settings-laser-engraving-760x750-457.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/how-to-print-from-adobe-illustrator/illustrator-print-settings-laser-engraving-760x750-457.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Fase 2: passaggio alla finestra di dialogo di stampa
A questo punto il design è pronto per essere inviato al laser. Proprio come CorelDraw®, anche Adobe Illustrator® comunica col laser mediante la finestra di dialogo di stampa. Fate clic su “Stampa” (Print) e si aprirà la finestra di dialogo di stampa di Adobe Illustrator®. Verificate che in “Output” (Output) sia selezionato lo spazio colore RGB. Quindi fate clic su “Configura” (Setup) e si aprirà la classica finestra di dialogo di stampa.
![print dialogue illustrator](/static_processed/b2e950b8f9c53053e6e3ab18ad845593/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/how-to-print-from-adobe-illustrator/printerdialog_AI.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Fase 3: selezione della macchina per incisione Trotec e impostazioni del laser
Selezionate quindi la macchina per incisione Trotec e fate clic su “Preferenze” (Preferences) oppure “Impostazioni” (Settings). Da qui potete impostare i parametri di stampa per il vostro laser.
Fase 4: impostazione dei parametri di stampa
- Impostate le dimensioni: la larghezza e l’altezza devono essere maggiori o uguali alle misure della grafica
- Spuntate l’opzione “Riduci alle dimensioni del lavoro” (Minimize to Jobsize) se desiderate stampare solo le aree visibili del lavoro.
- Scegliete le impostazioni per il materiale dal database dei materiali.
- Per stampare, fate clic sul logo di Job Control
Passaggio 5: JobControl®
Nella finestra di JobControl® è visualizzato il foglio: con il pulsante destro del mouse potete selezionare la vostra grafica attuale (o anche grafiche precedenti) e posizionarla a piacere sul foglio.
Ulteriori informazioni su JobControl® sono disponibili qui.
Ulteriori informazioni
Il nostro team di assistenza è a vostra disposizione in caso di domande o di problemi.
