Come stampare/lavorare da Adobe Illustrator®

Alternative a CorelDraw®

Una domanda che ci pongono spesso è: "... devo per forza lavorare in CorelDraw^®? Preferirei progettare usando un altro programma, ad esempio Adobe Illustrator^®". Nessun problema: in queste istruzioni vi spieghiamo come fare.

mpostazioni ottimali:mpostazioni ottimali:

Definite sin all'inizio le seguenti impostazioni in modo che il laser possa interpretare correttamente le informazioni grafiche.

Passo dopo passo

Create your graphic in Adobe Illustrator

Fase 1: creazione grafica

Impostate i seguenti parametri in Adobe Illustrator^®:

Spessore delle linee di taglio: 0,001 mm
Usate lo spazio colore RGB (come nel database dei materiali di JobControl^®)
Allineate la corsa in posizione centrata

Adobe Illustrator: Creazione grafica — Adobe Illustrator: Set Color Mode

Adobe Illustrator: Set Align Stroke Center — Adobe Illustrator: Set Align Stroke "Center"

Fase 2: passaggio alla finestra di dialogo di stampa

A questo punto il design è pronto per essere inviato al laser. Proprio come CorelDraw®, anche Adobe Illustrator® comunica col laser mediante la finestra di dialogo di stampa. Fate clic su “Stampa” (Print) e si aprirà la finestra di dialogo di stampa di Adobe Illustrator®. Verificate che in “Output” (Output) sia selezionato lo spazio colore RGB. Quindi fate clic su “Configura” (Setup) e si aprirà la classica finestra di dialogo di stampa.

Fase 3: selezione della macchina per incisione Trotec e impostazioni del laser

Selezionate quindi la macchina per incisione Trotec e fate clic su “Preferenze” (Preferences) oppure “Impostazioni” (Settings). Da qui potete impostare i parametri di stampa per il vostro laser.

Adobe Illustrator: Set printing parameters

Fase 4: impostazione dei parametri di stampa

Impostate le dimensioni: la larghezza e l’altezza devono essere maggiori o uguali alle misure della grafica
Spuntate l’opzione “Riduci alle dimensioni del lavoro” (Minimize to Jobsize) se desiderate stampare solo le aree visibili del lavoro.

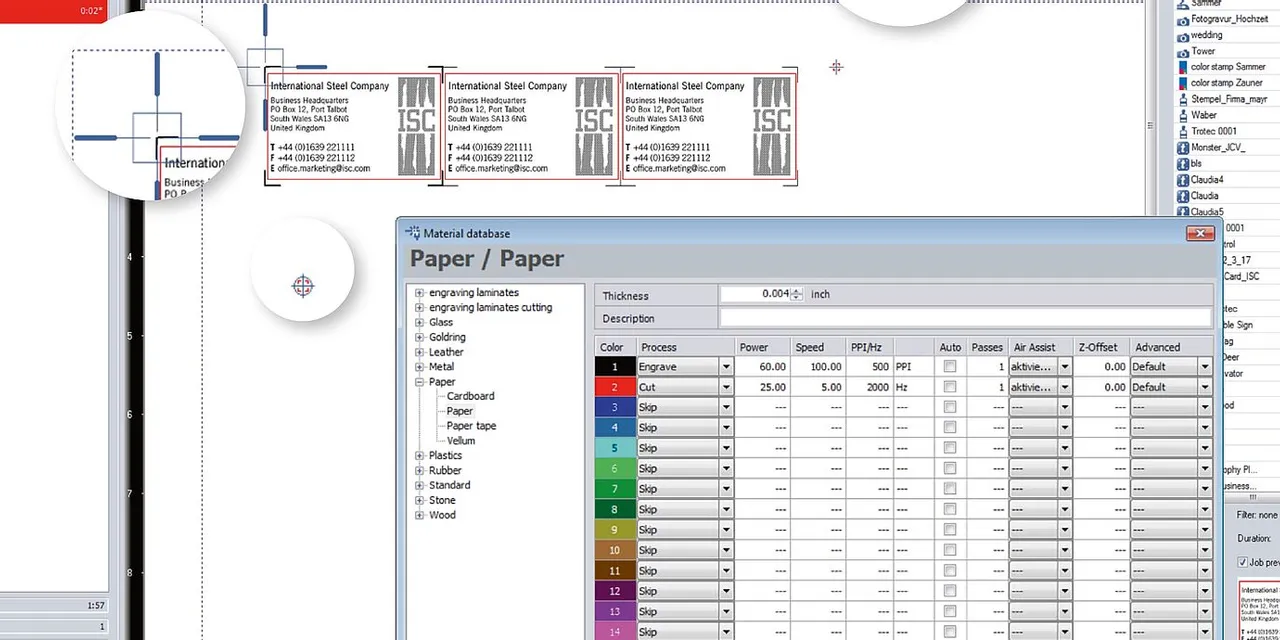

Scegliete le impostazioni per il materiale dal database dei materiali.
Per stampare, fate clic sul logo di Job Control

Passaggio 5: JobControl®

Nella finestra di JobControl® è visualizzato il foglio: con il pulsante destro del mouse potete selezionare la vostra grafica attuale (o anche grafiche precedenti) e posizionarla a piacere sul foglio.

Ulteriori informazioni su JobControl^® sono disponibili qui.
