Cómo imprimir/usar láser desde Adobe Illustrator®
Alternativas a CorelDraw®
Una y otra vez nos preguntan: "... de verdad tengo que trabajar con CorelDraw®? Preferiría editar mis proyectos en otro programa, como por ejemplo, Adobe Illustrator®." No hay problema, estas instrucciones muestran las configuraciones más importantes que deben tenerse en cuenta.
Paso a paso para la configuración óptima:
Configure los siguientes ítems inmediatamente al comenzar para que el láser pueda interpretar correctamente la información gráfica.
Paso a Paso

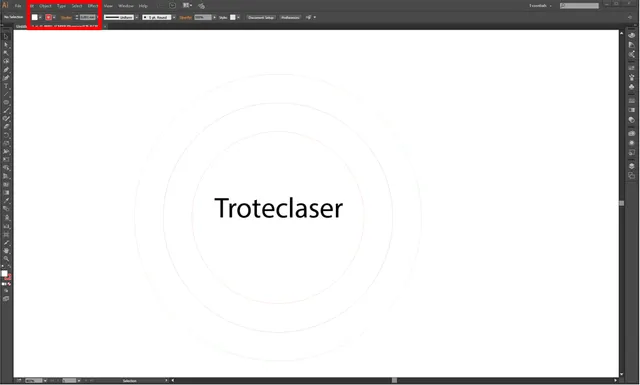

Paso 1: Cree su gráfico
Use la siguiente configuración en Adobe Illustrator®:
- El ancho de línea para líneas de corte debe ser de 0,001 mm
- Utilice el sistema de colores RGB (el mismo que en la base de datos de materiales de JobControl®)
- El trazo debe estar alineado con el centro
Paso 2: Continuar con el diálogo de impresión
Ahora su diseño está listo y usted quiere enviarlo al láser. Al igual que CorelDraw®, Adobe Illustrator® también se comunica con el láser mediante el diálogo de impresión.
Haga clic en “Print” ("Imprimir") y se abrirá la ventana de impresión de Adobe Illustrator®. En la sección "Output" ("Salida"), asegúrese de que se haya seleccionado RGB como sistema de colores.
Luego haga clic en "Setup" ("Ajustes") y se abrirá el cuadro de diálogo clásico de impresión.
Paso 3: Seleccione Trotec Engraver (Grabadora Trotec) y ajuste la configuración del láser
Ahora seleccione la grabadora Trotec y haga clic en "Preferences” ("Preferencias") o "Settings" ("Ajustes"). Aquí podrá ajustar los parámetros de impresión para su láser.
JobControl® es el programa de gestión de las máquinas láser de la serie Speedy.

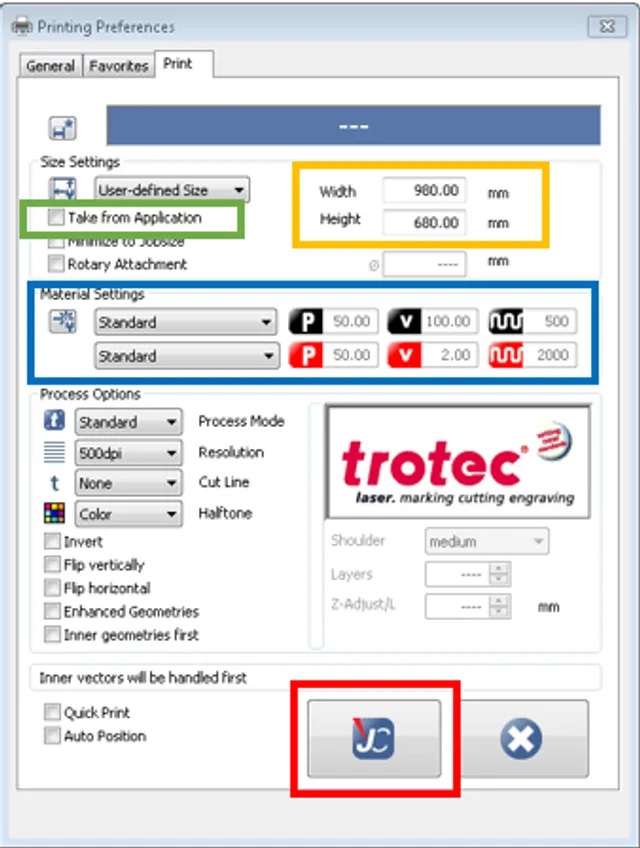

Paso 4: Ajuste los parámetros de impresión
- Ajuste el tamaño: El ancho y la altura deben ser mayores o iguales al tamaño del gráfico
- Marque "Minimize to Jobsize" ("Minimizar a tamaño de trabajo") si solo desea imprimir áreas visibles del trabajo.
- Elija las configuraciones de material de la base de datos de materiales.
- Haga clic en el botón con el logotipo de JobControl para imprimir
Step 5: JobControl®
En la ventana JobControl® observe la placa y podrá seleccionar su trabajo actual (o también trabajos anteriores) del menú de la derecha y posicionarlo como lo desee sobre la placa.
Más información
Por cierto, nuestro equipo de servicio lo asistirá siempre en cuestiones o problemas técnicos..
