Alternativas para o CorelDraw®

Frequentemente nos fazem a seguinte pergunta: “Preciso mesmo trabalhar com o CorelDraw®? Eu preferiria editar meus projetos em outro programa, como o Adobe Illustrator®.” Sem problema: esta instrução mostra as configurações mais importantes que precisam de atenção.

Guia passo a passo para configurações ideais:

Selecione as seguintes configurações logo no início para ter certeza de que o laser pode interpretar as informações gráficas corretamente.


Passo a passo

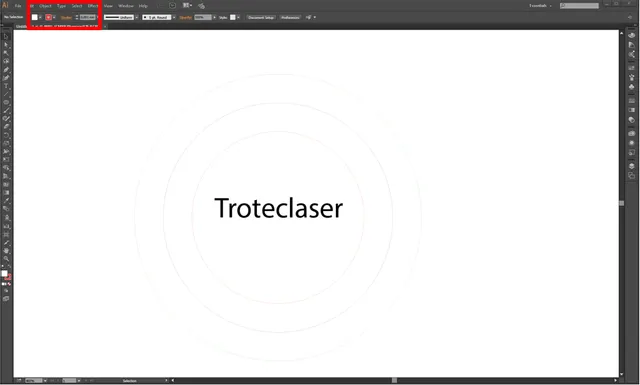

Create your graphic in Adobe Illustrator

Passo 1: Criar a arte

Use as configurações a seguir no Adobe Illustrator®:

  • A espessura das linhas de corte deve ser de 0,001 mm
  • Use o espaço de cor RGB (da mesma forma que no banco de materiais do Job Control®)
  • O traçado deve estar alinhado ao centro

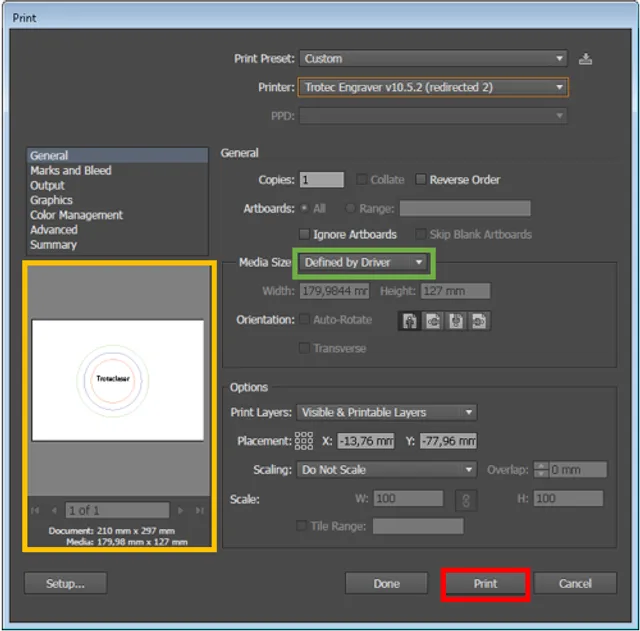

Passo 2: Prossiga para o diálogo de impressão

'Agora seu projeto está pronto para ser enviado à máquina. Como no CorelDraw®, o Adobe Illustrator® também se comunica com a máquina através da caixa de diálogo de impressão.
Clique em “Print” [Imprimir] para abrir a janela de impressão do Adobe Illustrator®. Na seção “Output” [Saída], verifique se foi selecionado RGB como espaço de cor.
Depois clique em “Setup” [Configurar] para abrir a caixa de diálogo de impressão clássica.


caixa de diálogo de impressão do illustrator

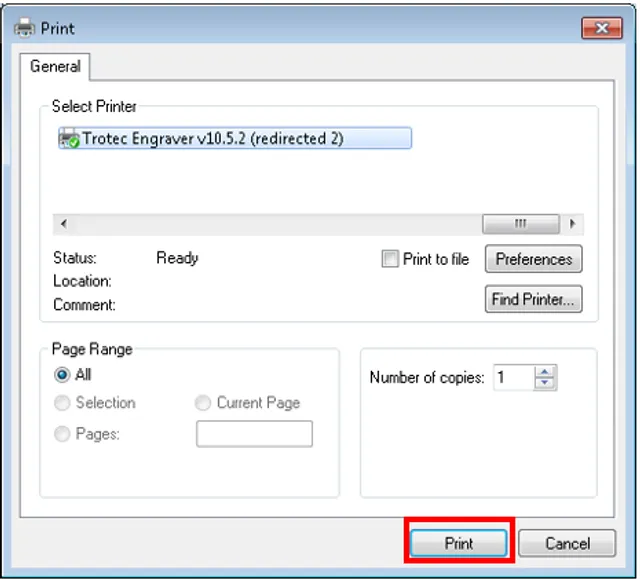

Passo 3: Selecionar a máquina Trotec e ajustar a parametrização

Selecione a máquina Trotec e clique em “Preferences” [Preferências] ou “Settings” [Definições]. Aqui é possível ajustar a parametrização de sua máquina.


Adobe Illustrator: Set printing parameters

Passo 4: Definir os parâmetros de impressão

  • Defina as dimensões: A Largura e a Altura devem ser iguais ou maiores que as dimensões da arte
  • Marque a opção "Minimize to Jobsize” [Ajustar às dimensões da arte] para imprimir as áreas visíveis da arte.
  • Selecione a parametrização do material no banco de materiais.
  • Clique no logotipo Job Control para imprimir

Etapa 5: JobControl®

Na janela do JobControl®, você verá a placa e poderá selecionar a tarefa atual (ou tarefas mais antigas, se desejar) no menu da direita e posicioná-la em qualquer lugar da placa.

Para mais informações sobre o JobControl®, veja aqui.


Informações adicionais

Naturalmente, nossa equipe de atendimento ajudará com qualquer dúvida técnica ou problema.
