Ruby® 2.8 – 27.02.2024

スマートダッシュボード

新しいSpeedy 360 SとSpeedy 400 Sで、レーザー加工に関連する様々な情報が一目でわかるようになりました。ダッシュボードにはレーザー加工機とAtmos Pure集塵脱臭装置の現在のステータスの概要が表示されます。Ruby®から直接、機械部品の状態をチェックし、故障を迅速に特定できます。

ダッシュボードには、空気流量やフィルターの寿命など、Atmos Pure集塵脱臭装置に関する重要な情報も表示されます。

集塵脱臭装置のエアフロー

新しいSpeedy 360 SとSpeedy 400 Sのおかげで、Atmos Pure集塵脱臭装置のエアフローをRuby®材料データベースで直接調整できるようになりました。あらゆる材料と用途に最適なエアフローを簡単に設定できます。最適な抽出パラメータはすでにソフトウェアに保存されています。

レーザーへのアンカーポイント

レーザーヘッドの現在位置から正確にレーザージョブを開始できます。デフォルトでは、アンカーポイントはどのジョブでも左上に設定されていますが、「アンカーポイント」シンボルがアクティブにすると、タッチディスプレイを使用してデザインを移動し、レーザーポインターの現在位置にジョブを正確に配置できます。この機能により、タッチディスプレイで直接ジョブの位置を調整できるため、大きな利点が得られます。

リンク/分離

デザインエリアには、ベクターをリンクおよび分離させるオプションがあります。これにより、既存のオブジェクトを個別のパーツに分割できます。これは、例えば、グラフィックの特定の部分だけが必要な場合や、画像からテキストを分離したい場合に特に便利です。また、分離した要素を再び組み合わせることもできます。

新しい塗りつぶし方法「偶奇ルールによる塗りつぶし」

Ruby®のバージョン2.8へのアップデートにより、デザインを偶奇ルールに基づいて塗りつぶすオプションが追加されました。

このオプションを有効にすると、対象全体が塗りつぶされます。逆に、無効にすると、輪郭のみが塗りつぶされます。

丸い角の長方形

Ruby® 2.8のデザイン画面で、角の丸い長方形を作成できるようになりました。長方形を描画し、右側のオプション設定で角の丸さをmmまたはインチの数値で設定するだけです。

CSVファイルを使用したユーザーのインポートとエクスポート

CSVファイルを使用して、Ruby®との間でユーザーをインポートおよびエクスポートできるようになりました。ユーザー数の上限はありませんが、名前とEメールアドレスが必要です。インポートされたユーザーはアクティブユーザーとして作成され、材料データベースへのアクセスが可能ですが、管理者としては作成されません。

注：インポートする場合、ファイル名にスペースを含めることはできません。

プロファイルのインポート

「プロファイルのインポート」機能をカスタマイズすることで、デザインとプロファイルを並べて使用できるようになりました。右側にプロファイル領域が表示され、作業がしやすくなります。これにより、複数のデザインを同時に作業できます。さらに、プロファイルの宛先を「デザインとして保存」、「ジョブとして保存」、「キューに送信」の中から選択できるようになりました。

DXFインポートの単位

今後、Ruby®でDXFファイルをアップロードすると、DXFファイルの単位を尋ねるダイアログボックスが自動的に表示されます。これには、インポート時に単位を設定することで、ファイルのスケーリングが常に正しく行われるという大きな利点があります。

タイマーはカウントアップとカウントダウンのどちらも可能

クリックするだけで、ジョブの加工時間をカウントダウンするかカウントアップするかを決定できるようになりました。残り時間がカウントダウンされると、ジョブにかかる時間や残り時間をすぐに確認できます。

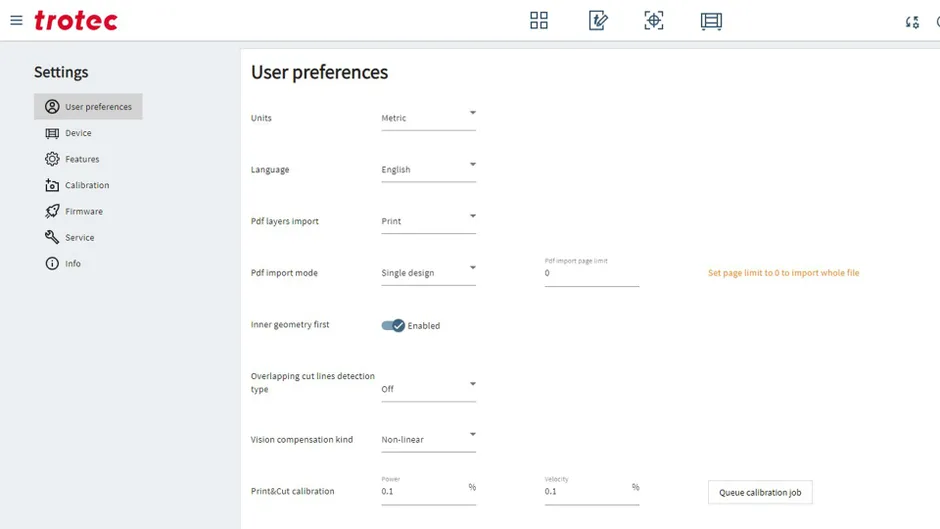

標準ユーザー設定

効率化という点では、ユーザー設定にもいくつかの改良が加えられました。Ruby®では、内部ジオメトリの有効化など、いくつかの標準ユーザー設定を定義できるようになりました。これらはアカウント/加工機ごとに個別に保存され、デフォルト値として使用されます。特定のデフォルト設定が継続的に必要な場合、これにより時間を大幅に節約できます。

登録マーキング

白い登録マーキングが黒地でも認識できるようになりました。Ruby®では、明るい背景上の黒い登録マーキングのみを認識するか（デフォルト）、暗い背景上の白い登録マーキングも認識するかを選択できるようになりました。このオプションを無効にすると、Ruby®は白地に黒だけでなく、暗い背景上の明るい色の登録マーキングも認識しようとします。

推定作業時間の自動計算

ジョブがキューに追加されるとすぐに、ジョブの推定所要時間を自動的に計算する機能をユーザー管理で有効化できるようになりました。

デザインを個別に彫刻

各デザインを個別に彫刻する場合、ワークトップ上に分散配置されたデザインを彫刻する際に、「デザイン別」機能を有効にすることで、時間を大幅に節約できるようになりました。これにより、各デザインが個別に彫刻され、レーザーがパス全体をスキャンする必要がなくなります。

• VDP向けのデザイン - キャリブレーションジョブをRuby®から直接ダウンロードできるようになりました
• Ruby® HMIのネットワークプロキシ設定
• 文字/単語の間隔：ユーザーは文字と単語の間にスペースを挿入できます
• バックグラウンドプロセスをキャンセルする：ネスティングなどのバックグラウンド処理は、ページの切り替えでキャンセルされます（デザイン -> 準備）。処理/準備中のキュー内の要素は、ユーザーがキャンセルでき、これによりバックグラウンドプロセスが停止します
• ドラッグ＆ドロップ要素がキャンバスの表示端近くにある場合、キャンバスは自動的にスクロールされます
• お気に入りから材料を削除できます
• 画像の端にある不正なマーキングをシステムが認識することがないよう、VPCカメラ登録の検索フィールドのサイズと検索フィールドのタイプを調整できます
• 試験用パルスパワー（フロントエンド）を調整可能：機器の試験用パルスパワーを増減して、レーザー光のパス（ミラーなど）を調整できます

機器が接続されていなくても、キューを制御できます。
