Ruby® 2.8 - 27.02.2024

Inteligentny pulpit nawigacyjny

W nowych modelach Speedy 360 S i Speedy 400 S wszystkie istotne informacje są zgromadzone w jednym miejscu. Pulpit nawigacyjny zapewnia kompleksowy przegląd aktualnego stanu maszyny i systemu odciągu Atmos Pure. Możesz sprawdzić stan komponentów maszyny i szybko zidentyfikować usterki bezpośrednio z oprogramowania Ruby®.

Pulpit nawigacyjny podaje również kluczowe informacje o systemie odciągu Atmos Pure, takie jak natężenie przepływu powietrza i żywotność filtra.

Przepływ powietrza w systemie odciągu

W nowych modelach Speedy 360 S i Speedy 400 S można dostosować natężenie przepływu powietrza w systemie odciągu Atmos Pure bezpośrednio w bazie danych materiałów w oprogramowaniu Ruby®. Ułatwia to ustawienie optymalnego natężenia przepływu powietrza dla każdego materiału i każdego zastosowania. Optymalne parametry odciągu są już zapisane w oprogramowaniu.

Punkt zakotwiczenia z laserem

Teraz możesz rozpocząć obróbkę laserową dokładnie w bieżącej pozycji głowicy laserowej. Domyślnie punkt zakotwiczenia jest ustawiony w lewym górnym rogu każdego zadania. Jednak po aktywowaniu symbolu „Punkt zakotwiczenia" można przenosić projekty bezpośrednio za pomocą wyświetlacza dotykowego i ustawiać je dokładnie w miejscu, w którym aktualnie znajduje się wskaźnik laserowy. Znaczną zaletą jest to, że położenie zadania można również zmieniać bezpośrednio za pomocą wyświetlacza dotykowego.

Łączenie/rozłączanie

W obszarze projektowania dostępna jest teraz opcja łączenia i oddzielania wektorów. Pozwala to na podzielenie istniejących obiektów na poszczególne części. Jest to szczególnie przydatne, jeśli na przykład wymagana jest tylko pewna część grafiki lub jeśli chcesz oddzielić tekst od obrazu. Rozdzielone elementy można również ponownie połączyć.

Nowe wypełnienie za pomocą reguły parzyste/nieparzyste

Wraz z aktualizacją oprogramowania Ruby® do wersji 2.8 można wypełniać swoje projekty zgodnie z regułą parzyste/nieparzyste.

Jeśli ta opcja zostanie aktywowana, wypełniony zostanie cały obiekt; jeśli zostanie dezaktywowana, wypełnione zostaną tylko kontury.

Zaokrąglone prostokąty przy użyciu liczb bezwzględnych

Na ekranie projektowania w oprogramowaniu Ruby® 2.8 można teraz tworzyć prostokąty z zaokrąglonymi narożnikami. Wystarczy narysować prostokąt i użyć ustawień opcji po prawej stronie, aby ustawić zaokrąglone narożniki w liczbach bezwzględnych w milimetrach lub calach.

Import i eksport użytkowników przy użyciu CSV

Teraz można importować i eksportować użytkowników do i z oprogramowania Ruby® za pomocą plików CSV. Nie ma limitu maksymalnej liczby użytkowników i wymagane jest podanie nazwy i adresu e-mail. Zaimportowani użytkownicy mają status aktywnego użytkownika z dostępem do bazy danych materiałów, lecz nie są administratorami.

Uwaga: w przypadku importu nazwa pliku nie może zawierać spacji.

Importowanie plików

Dzięki dostosowaniu funkcji „Importuj profile", projekty i profile są teraz dostępne obok siebie. Po prawej stronie znajduje się teraz obszar profilu, co ułatwia pracę. Pozwala to na pracę nad kilkoma projektami w tym samym czasie. Ponadto można teraz wybrać miejsce docelowe profilu: „Zapisz jako projekt”, „Zapisz jako zadanie” i „Wyślij do kolejki”.

Jednostki przy imporcie plików DXF

Od teraz, podczas przesyłania pliku DXF w oprogramowaniu Ruby®, automatycznie pojawi się okno dialogowe z pytaniem o jednostki zastosowane w pliku DXF. Ma to tę istotną zaletę, że skalowanie plików jest zawsze wykonywane poprawnie poprzez ustawienie jednostek podczas importu.

Licznik czasu może odliczać w obu kierunkach, w górę lub w dół

Wystarczy jedno kliknięcie, aby określić, czy czas przetwarzania zadania ma być odliczany w dół, czy w górę. Jeśli jest odliczany pozostały czas, można natychmiast sprawdzić, jak długo potrwa zadanie i ile czasu należy jeszcze zaplanować.

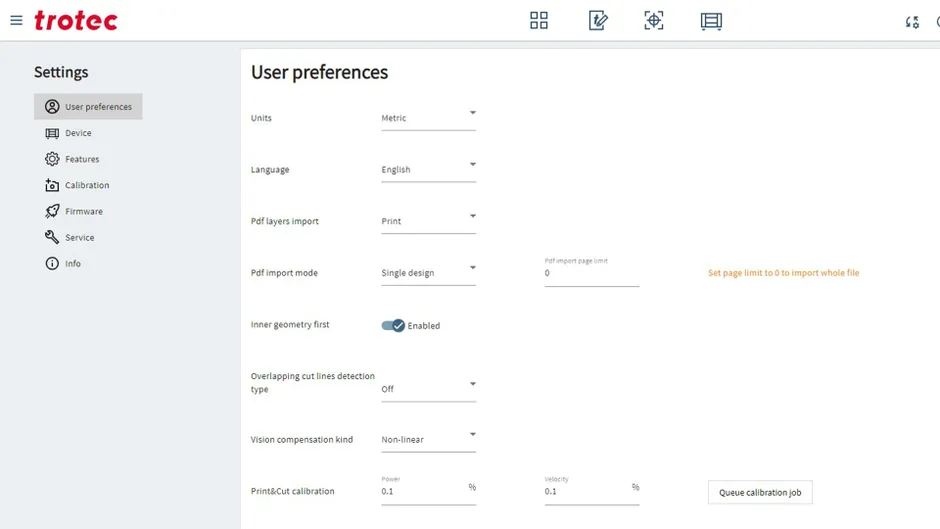

Standardowe ustawienia użytkownika

Wprowadziliśmy również pewne ulepszenia w ustawieniach użytkownika, zwiększające wydajność. Ruby® umożliwia teraz definiowanie niektórych standardowych ustawień użytkownika, takich jak aktywowanie wewnętrznych geometrii. Są one zapisywane indywidualnie dla każdego konta/maszyny i służą jako wartości domyślne. Jeśli pewne ustawienia domyślne są ciągle wymagane, pozwala to oszczędzić wiele czasu.

Pasery

Białe pasery mogą być teraz rozpoznawane również na czarnym tle. W oprogramowaniu Ruby® można teraz wybrać, czy rozpoznawane mają być tylko czarne pasery na jasnym tle (ustawienie domyślne), czy też białe pasery na ciemnym tle. Jeśli ta opcja jest wyłączona, oprogramowanie Ruby® będzie rozpoznawało jasne pasery na ciemnym tle, a także czarne na białym.

Automatyczne obliczanie szacowanego czasu pracy

W zarządzaniu użytkownikami można teraz aktywować funkcję automatycznego obliczania szacowanego czasu trwania zadania, gdy tylko zostanie ono dodane do kolejki.

Każdy projekt jest grawerowany indywidualnie

Podczas grawerowania projektów rozłożonych na powierzchni roboczej można teraz zaoszczędzić dużo czasu, aktywując w parametrach materiału funkcję „Według projektu”. Oznacza to, że każdy projekt będzie grawerowany osobno, a laser nie będzie skanował całej ścieżki.

• Design for VDP - zadania kalibracji można teraz pobierać bezpośrednio z oprogramowania Ruby®
• Ustawienia sieciowego serwera proxy w interfejsie HMI oprogramowania Ruby®
• Odstępy między znakami/słowami: Użytkownik może wstawiać spacje między znakami i słowami.
• Anulowanie procesów w tle: Procesy przebiegające w tle, takie jak zagnieżdżanie, można anulować przez przełączenie strony (Projekt -> Przygotowanie). Użytkownik może anulować przetwarzane/przygotowywane elementy w kolejce - wówczas proces przebiegający zostanie zatrzymany.
• Obszar roboczy jest automatycznie przewijany, jeśli przeciągane i upuszczane elementy znajdują się w pobliżu widocznych krawędzi obszaru roboczego.
• Usuwanie materiału z ulubionych
• Regulowany rozmiar pola wyszukiwania i typ pola wyszukiwania podczas rejestracji kamery VPC, dzięki czemu system nie rozpoznaje fałszywych oznaczeń na krawędzi obrazu.
• Regulowana moc impulsu testowego (FrontEnd): Możesz zwiększyć lub zmniejszyć parametr maszyny moc impulsu testowego, aby można było dostosować przebieg wiązki lasera (zwierciadło itp.).

Możliwość sterowania kolejką, nawet jeśli urządzenie nie jest podłączone.
