Speedy flexx: Jedan laserski sustav, dva laserska izvora

Označite i gravirajte različite materijale u jednom koraku: Kako zapravo djeluje flexx tehnologija?

Speedy flexx laser engraver series

Što je flexx tehnologija i kako funkcionira?

U Speedy flexx stroj za lasersko graviranje integrirani su i izvori CO 2 i fiber izvori. Zbog toga postoje neograničene mogućnosti primjene: CO 2 laserski izvor idealno je za graviranje i rezanje plastikedrvagumakoža i mnogih drugi materijali. Fiber laser je pravi alat za označavanje metala  i bojanje plastike.

Karakteristika patentirane flexx funkcije: Zahvaljujući flexx funkciji koju je razvio Trotec, oba laserska izvora rade u jednom koraku procesa. Ovisno o materijalu, laserski softver naizmjenično aktivira dva laserska izvora - u jednom poslu, bez ručne izmjene laserske cijevi, leće ili fokusa. Svaka zamisliva primjena CO 2 , kao i prekaljivanje oznaka ili metalni gravura, mogu se realizirati u trenu. Time su zajamčena ušteda vremena i fleksibilnost u svakodnevnom radu.


Koji se materijali mogu obrađivati ​​Speedy flexx laserom?

applications speedy flexx

CO2 laserski izvor:

  • Drvo
  • Papir
  • Koža
  • Akril
  • Staklo
  • Tekstil
  • Eloksirani aluminij
  • Kamen
  • TroLase materijali
  • Plastika

Fiber laserski izvor

  • Plastika
  • Nehrđajući čelik
  • Aluminij
  • Bakar
  • Titanijum
  • Pocinčane površine, poniklane
  • Zlato
  • Srebro
  • Platinum

Kako mogu koristiti oba izvora lasera za isti posao?

CO 2 ili fiber izvor kontrolira se ovisno o tome koji je laser odabran u parametru u bazi podataka ( CO 2 graviranje , < veza 2262> fiber graviranje , rezanje CO 2 , rezanje vlakana). To se automatski događa s  laserskim softverom.
Fokalna razlika između CO 2 i fiber laserskog izvora iznosi oko 7 mm, a pohranjuje se kao fiksna vrijednost u  softveru i automatski pokreće tablicu kad se prebaci s jednog izvora na drugi.

flexx leća za CO2 i fiber primjene

CO 2 primjene i fiber primjene trebaju različite leće. Trotec pruža vlastite leće za flexx funkciju koja je pogodna i za CO 2 i za fiber laserske izvore. Ova 2,85 inčna leća omogućuje vam stvaranje najsitnijih detalja u najvišoj mogućoj kvaliteti na bilo kojem materijalu. Ako koristite oba laserska izvora, nepotrebno je ručno mijenjati objektiv.

Testmatrix auf Papier

Kako mogu saznati parametre za više materijala?

Umetnite 2,85 ” flexx leću i usredotočite se na materijal. Zatim testirajte parametre potrebne za svaki zasebni materijal kao i obično.
Ovdje možete pročitati kako saznati parametre brzo i jednostavno.

Odredite parametre lasera

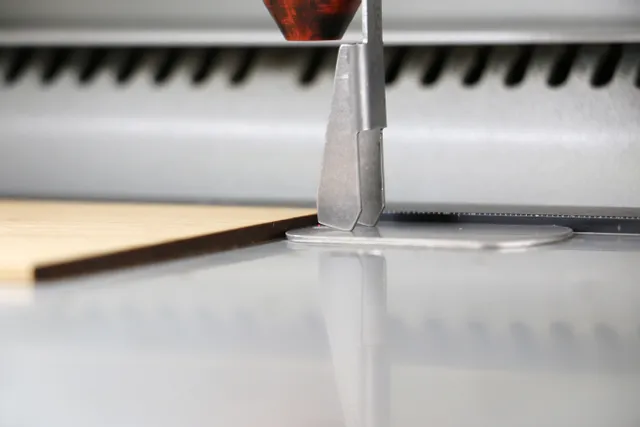

Kako mogu pronaći ispravan fokus za više materijala različite debljine?

  1. Unesite parametre za graviranje materijala i rezanje
    Prvo definirajte parametre graviranja i rezanja materijala kao i obično pomoću 16 dostupnih boja. Unesite ove postavke lasera, poput performansi i brzine, u dijaloški okvir s materijalom. Parametar z-offset u boji procesa materijala koristi se za postavljanje ispravnog fokusa za različite položaje na vašem materijalu u dijaloškom okviru materijala.
  2. Izmjerite debljinu materijala i izračunajte z-offset parametar
    Sljedeći je korak važan. Izmjerite debljinu različitih materijala za izračunavanje točke fokusiranja. To znači da je materijal koji će biti u fokusu (fiksna) žarišna točka, a fokus na ostalim materijalima koristi tu referencu. Ova se razlika izračunava u parametrima sa z-offsetom određenim ranije.

Opaska:

Pri radu s flexx lećama preporučujemo fokusiranje za fiber laser jer je žarište ovdje kritičnije i mora biti vrlo precizno. Također, alat za fokusiranje postavljen je za fiber laser. Kad se softver prebaci na CO 2 laserski izvor, radni se stol automatski pomiče do žarišta za CO 2 unesenog u softver, tj. 7 mm niže.

Primjer: Postavljanje parametara i izračunavanje z-offseta pomoću kemijske olovke

Metalni dio na kemijskoj olovci označen je fiber laserom, drveno kućište je ugravirano pomoću CO 2 lasera. Parametri određeni ranije pomoću 2,85 ”flexx leće izgledaju kao dolje navedeni i služe kao osnova za proračun konačne vrijednosti z-offseta:
  • Metalna kopča (fiber graviranje): P: 80%, v: 50%, 20 kHz, z-offset: 0mm
  • Drveno kućište (CO2 graviranje): P: 50%, v: 60%, 1000ppi, z-offset: +2mm

Izračunajte žarišnu razliku: Materijal za fiber izvor lasera kao polazište

Važno je znati na koji se materijal prvo usredotočiti za izračun konačnog z-offseta. Kao što smo ranije spomenuli, preporučujemo da se usredotočimo na materijal koji će se obrađivati ​​korištenjem fiber laserskog izvora, tj. metalne kopče u ovom slučaju
Žarišna razlika između dviju površina je 3 mm. Da biste izjednačili žarišnu razliku i uzeli u obzir odstupanje, izračunajte na sljedeći način: 3 mm (tolerancija / visinska razlika između materijala) - 2 mm (određeni z-offset)= 1 mm Opaska: Stol treba podići da se ujednači razlika, zbog čega mora biti postavljen 'minus'. Konačni parametri su:
  • Metalna kopča (fiber graviranje): P: 80%, v: 50%, 20 kHz, z-offset: 0mm
  • Drveno kućište (CO2 graviranje): P: 50%, v: 60%, 1000ppi, z-offset: -1mm
Fokus auf Holz

Izračunajte žarišnu razliku: Materijal za CO2 laserski izvor kao polazišna točka

Općenito, prvo se možete usredotočiti na materijal za CO 2 laserski izvor. Ovo je posebno korisno kada je visinska razlika dovoljno velika da je izračunato z-odstupanje manje od -5 mm.
