Speedy flexx: Una máquina, dos generadores láser

Marque y grabe diferentes materiales en un sólo paso: ¿Cómo trabaja actualmente la tecnología flexx?

¿Qué es la tecnología flexx y cómo funciona?

La máquina de grabado láser Speedy flexx tiene integrados ambos generadores láser, CO₂ y de fibra. Esto brinda ilimitadas opciones de aplicación: El generador láser de CO₂ es ideal para grabar y cortar papel, maderas, caucho, cuero y muchos otros materiales. Por su parte, el láser de fibra es la herramienta adecuada para el marcado de metales y plásticos.

El rasgo característico de la función flexx patentada: Gracias a la función flexx desarrollada por Trotec, ambos generadores láser funcionan en un solo paso. Dependiendo del material, los dos generadores láser se activan de forma alternada con el software láser, en un trabajo, sin tener que cambiar el tubo láser, lente o enfoque. Cualquier aplicación concebible con láser CO₂, además del marcado de recocido (annealing) o grabado en metal, puede realizarse al instante. El ahorro de tiempo y la flexibilidad están garantizados cada día.

¿Qué materiales pueden procesarse con el láser Speedy flexx?

Generador láser CO₂:

Madera
Papel
Cuero
Acrílico
Vidrio
Textiles
Aluminio anodizado
Piedra
Plásticos Bicapa TroLase
Plástico

Generador láser de fibra:

Plástico
Acero inoxidable
Aluminio
Cobre
Titanio
Superficies galvanizadas o niqueladas
Oro
Plata
Platino

¿Cómo uso ambos generadores láser para el mismo trabajo?

Los generadores láser de CO₂ o de fibra se activan alternadamente dependiendo de qué fuente láser se selecciona en los parámetros en la base de datos de materiales (grabado con CO₂, grabado con fibra, corte con CO₂, corte con fibra). Esto sucede automáticamente con el software láser .

La diferencia focal entre el generador láser de CO₂ y el de fibra es de aproximadamente 7 mm, el cual se almacena como valor fijo en el software y automáticamente dirige la mesa cuando se cambia de un láser al otro.

Lente flexx para aplicaciones con CO₂ y fibra

Las aplicaciones con CO₂ y las aplicaciones con fibra requieren de lentes diferentes. Trotec proporciona su propio lente para la función flexx que es adecuada para generadores láser de CO₂ y fibra. Este lente de 2.85 pulgadas le permite crear los detalles más finos en la mayor calidad posible en cualquier material. Si está usando ambos generadores láser, no es necesario cambiar manualmente el lente.

¿Cómo encuentro los parámetros para múltiples materiales?

Inserte el lente flexx de 2.85” y enfoque sobre el material. Luego pruebe los parámetros necesarios para cada material de forma individual como acostumbra.
Puede leer aquí acerca de cómo encontrar los parámetros rápidamente y de forma simple.

Determinar parámetros láser

¿Cómo encuentro el enfoque correcto al grabar múltiples materiales con diferentes grosores?

Configure los parámetros para el grabado y el corte de materiales
Primero, defina los parámetros de grabado y de corte para el material como de costumbre, usando los 16 colores disponibles. Configure parámetros como rendimiento y velocidad, en el cuadro de diálogo de materiales. El parámetro de compensación Z, aplicado a cada color del proceso, se utiliza para ajustar el enfoque del rayo sobre el material.
Mida el grosor del material y calcule el parámetro compensación z
El siguiente paso es importante. Mida el grosor de los diferentes materiales para calcular el punto de enfoque. Eso significa, el material que será el enfoque es el punto focal (fijo), y el enfoque en otros materiales se refiere a esto. Esta diferencia se calcula en los parámetros con la compensación z que se determinaron anteriormente.

* Nota:

Al trabajar con el lente flexx, recomendamos enfocarnos en el láser de fibra porque el punto focal es más crítico aquí y debe ser muy preciso. Además, la herramienta de enfoque se configura para el láser de fibra. Cuando el software cambia a la fuente láser CO₂, la mesa de trabajo se mueve automáticamente al punto focal del CO₂ determinado en el software, por ejemplo, 7 mm debajo.

Ejemplo: Establecer parámetros y calcular la compensación Z usando un bolígrafo

El clip del bolígrafo se marca usando el láser de fibra, el cuerpo de madera se graba usando el láser CO₂. Los parámetros determinados anteriormente usando el lente flexx de 2.85” sirven como base para calcular el valor final de compensación z:

Clip de metal (grabado con fibra): P: 80%, v: 50%, 20 kHz, compensación z: 0mm
Cuerpo de madera (grabado con CO₂): P: 50%, v: 60%, 1000ppi, compensación z: +2 mm

Calcular la diferencia focal: Material para el generador láser de fibra como punto de partida

Es importante saber en qué material enfocar primero para calcular la compensación z final. Como se mencionó anteriormente, recomendamos enfocar en el material con el que se trabajará usando el generador láser de fibra, es decir, el clip de metal en este caso.
La diferencia focal entre las dos superficies (el clip y el cuerpo) es de 3 mm. Para equilibrar la diferencia focal y tomar en cuenta la compensación, calcule lo siguiente:

3 mm (tolerancia/diferencia de altura entre materiales) - 2 mm (compensación z determinada) = 1 mm

Nota: La mesa debe elevarse para cubrir la diferencia, y es por ello que tiene que establecerse un «menos». Los parámetros finales son, por lo tanto:

Clip de metal (grabado con fibra): P: 80%, v: 50%, 20 kHz, compensación z: 0 mm
Cuerpo de madera (grabado con CO₂): P: 50%, v: 60%, 1000ppi, compensación z: -1 mm

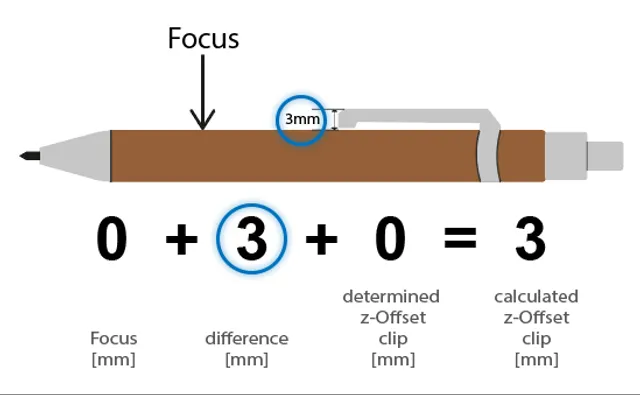

Calcular la diferencia focal: Material para el generador láser de CO₂ como punto de partida

Generalmente, también puede enfocarse primero en el material para la fuente láser CO2. Esto es particularmente útil cuando la diferencia en altura es lo suficientemente grande que la compensación z calculada es menor a -5 mm.
