Speedy flexx: Eén lasersysteem, twee laserbronnen

Markeer en graveer verschillende materialen in één stap: Hoe werkt flexx technologie eigenlijk?

Wat is flexx technologie en hoe werkt het?

Speedy flexx lasergraveermachines zijn uitgerust met zowel een CO2- als een fiberlaser. Dit zorgt voor onbeperkte lasermogelijkheden: de CO2 leent zich perfect voor het graveren en snijden van hout, rubber, leer, metaal (enkel graveren) en andere materialen. De fiberlaser is daarentegen geschikt voor het markeren van metalen en het kleuren van kunststoffen.

De machine is uitgerust met een gepatenteerde flexx functie: die door Trotec Laser is ontwikkeld. De flexx-functie zorgt ervoor dat beide laserbronnen in één processtap gebruikt worden. Afhankelijk van het soort materiaal dat gebruikt wordt, worden de twee laserbronnen geactiveerd door de lasersoftware- zonder handmatig de laserbuis, lens of focus te hoeven veranderen. Elke denkbare CO2-lasertoepassing, ook gloemarketing of metaalgravure- kan dus in een handomdraai worden gerealiseerd waardoor tijdsbeparing en flexibiliteit zijn gegarandeerd.

Welke materialen kunnen worden bewerkt met de Speedy flexx lasermachine?

Met de CO2- laserbron kunnnen de volgende materialen worden bewerkt:

Hout
Papier
Leer
Acrylaat
Glas
Textiel
Geanodiseerd aluminium
Steen
TroLase materialen
Kunststof

Met de fiber laserbron kunnen deze materialen bewerkt worden:

Kunststof
Roestvast staal
Aluminium
Koper
Titanium
Gegalvaniseerde, vernikkelde oppervlaktes
Goud
Zilver
Platinum

Beide laserbronnen tegelijkertijd gebruiken

De CO2- of fiber laserbron wordt aan de hand van de geselecteerde parameter in de materiaaldatabase ingezet. Dit kunt u automatisch met de lasersoftware instellen. Dit doet de software door het brandpuntverschil – van 7 mm- tussen de twee verschillende laserbronnen als een vaste waarde op te slaan in de de lasersoftware. Wanneer dan een materiaal wordt verwerkt, bestuurt het software systeem automatisch van de ene bron naar de andere: op deze manier kunt u tegelijkertijd beide bronnen inzetten.

flexx lens voor CO₂ en fiber toepassingen

De CO2 – en fibertoepassingen hebben beide normaliter een eigen lens nodig. De Speedy Flexx biedt het voordeel dat dit niet nodig is. De apparaten uit de Speedy Flexx-serie zijn namelijk voorzien van zowel een CO2 als een fiber laserbron. Met deze 2,85 inch lens kunt u de kleinste details in de hoogst mogelijke kwaliteit op elk materiaal realiseren. Een ander voordeel is het niet meer handmatig te hoeven wisselen van lenzen.

Instellingen voor meerdere materialen

U begint met het plaatsen van de 2,85 flexx- lens en focust vervolgens op het materiaal. Test vervolgens –zoals u normaal ook doet- de instellingen die nodig zijn voor elk afzonderlijk materiaal. Kijkt u hier wanneer u meer wilt weten over de parameters.

Bepaal de laserinstellingen

De juiste focus voor meerdere materialen, met verschillende diktes

1. Definieer de graveer- en snijparameters voor het materiaal door 16 kleuren te gebruiken. Voer de parameters in voor het materiaalgraveren- en snijden. Voer vervolgens de laserinstellingen in, zoals de snelheid en prestaties.

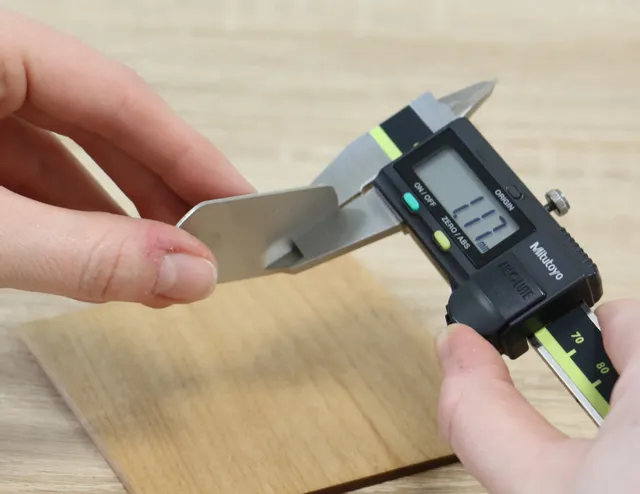

2. Meet de dikte van het materiaal en bereken aan de hand hiervan de z-offset-parameter. De z-offset-parameter in de materiaalproceeskleur wordt gebruikt om de juiste focus te stellen voor de verschillende posities op uw werkstuk in het materiaaldialoogvenster. De volgende belangrijke stap is het meten van de dikte van de verschillende materialen om zo het focuspunt te berekenen.

Tip:

Bij het gebruik van de flexx-lens raden wij u aan om te focussen op de fiberlaser omdat het brandpunt hier kritischer is en dit ook zeer nauwkeurig moet zijn. Het focusgereedschap is ook ingesteld op de fiberlaser. Wanneer de software wordt overgeschakeld naar de CO2 -laserbron, wordt de werktafel automatisch verplaatst naar het brandpunt voor CO2 dat is ingevoerd in de software: 7 mm lager.

De instellingen en z-offstet berekenen met behulp van een pen

De clip op de pen is is gemarkeerd met fiberlaser. De houten behuizing is gegraveerd met de CO2 - laser. De parameterss die eerder bepaald zijn aan de hand van de 2,85 flexx- lens dienen als basis voor het berekenen van de z-offsetwaarde. De instellingen zien er als volgt uit:

Metalen clip (fiber graveren): P: 80%, v: 50%, 20 kHz, z-offset: 0mm
Houten behuizing (CO2 graveren): P: 50%, v: 60%, 1000ppi, z-offset: +2mm

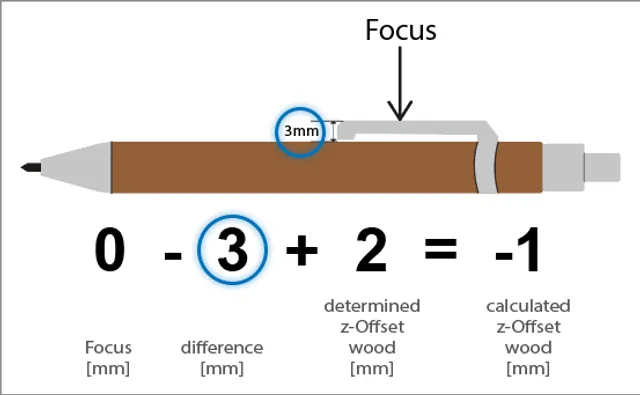

Het brandpuntverschil berekenen

Het is belangrijk om te weten op welk materiaal het eerst moet worden gefocust om zo de z-offset te berekenen. Wij adviseren u om het materiaal voor de fiber laserbron als startpunt te gebruiken. In dit geval dus op de metalen clip. Het brandpuntverschil tussen de twee oppervlakken dient 3 mm te zijn. Om het focale verschil gelijk te maken en ook rekening te houden met het verschil houdt u deze berekening aan: 3 mm (tolerantie / hoogteverschil tussen materialen) - 2 mm (bepaald z-offset) = 1 mm. Een tip is het verhogen van de tafel om het verschil gelijk te maken. Om die reden moet ook een minus ingesteld worden. De uiteindelijke parameters worden:

Metalen clip (fiber graveren): P: 80%, v: 50%, 20 kHz, z-offset: 0mm
Houten behuizing (CO2 graveren): P: 50%, v: 60%, 1000ppi, z-offset: -1mm

Bereken het brandpuntverschil: Materiaal voor CO₂ laserbron als startpunt

Het brandpuntverschil berekent u hier door het materiaal voor de CO2- laserbron als startpunt te nemen. Dit is ook handig wanneer het hoogteverschil groot genoeg is dat de de berekende z-offset minder is dan -5 mm.
