AutoCAD에서 인쇄하는 방법
이 방법에서는 AutoCAD 데이터를 Trotec 레이저 기계로 보내는 것이 얼마나 쉬운 지 보여줍니다.
1 단계 : 선 두께 및 색 설정
RGB 색상 사용 (JobControl® 소재 데이터베이스와 동일)
Trotec 레이저 절단 선은 0.001mm 여야합니다 - AutoCAD 0.00mm
![set autocad line color](/static_processed/dae43bc7ae0801c7acdb2cbc4161bdc6/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/set-line-color-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
![set autocad line thickness](/static_processed/da7ab444ab5ad78205bf20cfabb92f0d/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/set-line-weight-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
2 단계 : 프린터 설정
인쇄 기호를 클릭하면 프린터 대화 상자 창이 열립니다. 플로터 "Trotec Engraver v. xx.x.x"를 선택하고 "Properties ..."를 클릭하십시오.
Plotter Configuration Editor에서 "Custom Properties"를 클릭하십시오.
![printer driver autocad](/static_processed/a22c4b6d8ab131c730ced75583ff0abf/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/printer-settings-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
![autocad plotter configuration](/static_processed/58ddd347e073fafffb924e7cbba012dc/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/Plotter-config-editor-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
3 단계 : 레이저 파라메타 설정 :
- 크기 설정 (너비와 높이가 그래픽 크기보다 커야 함)
- 빈 영역없이 그래픽을 인쇄하려면 "작업 최소화"를 선택하십시오.
- 인쇄하려면 JobControl ® 로고 버튼을 클릭하십시오.
플로터 구성 편집기가 나타나면 "확인"을 클릭하여 계속 진행하십시오.

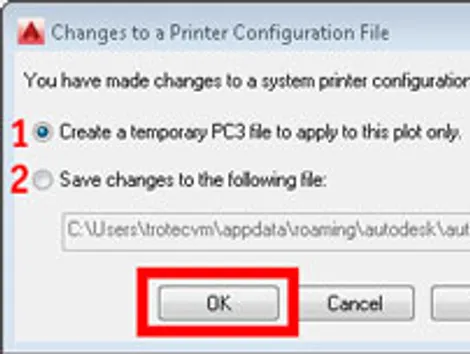

- 이 플롯에만 적용 할 임시 PC3 파일을 작성하십시오. 프린터 구성은이 인쇄용으로 만 저장됩니다.
- 다음 파일의 변경 사항을 저장합니다. 프린터 구성을 저장하여 다음 번에 다시 사용할 수 있습니다. 계속하려면 "확인"을 클릭하십시오.
![settings jobcontrol laser software](/static_processed/4d3c250fb139bd1f8fd32ace7f5ebb16/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/Laser-settings-Trotec-JobControl.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
![pc3 file save laser](/static_processed/6fe94c8dea8809c8ad3496d5d2349a14/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/laser-from-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
![autocad plot area select](/static_processed/50936697199d844a321a6b57bc52f3c6/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/plot-area-settings-AutoCAD.jpg","edits":{"extract":{"top":0,"left":0,"width":662,"height":496},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
4 단계 : 플롯 영역 설정
- 플롯 영역을 선택하십시오.
- 디스플레이 : 실제 보이는 영역이 인쇄됩니다.
- 익스텐트 : 모든 그래픽이 인쇄됩니다.
- 창 : 인쇄 할 영역을 선택하십시오.
- 플롯 축척 1 : 1을 생각하십시오.
- 필요한 경우 플롯 중앙에 배치하십시오.
- 작업 데이터를 JobControl ® 으로 보내려면 확인을 클릭하십시오.
