Cómo imprimir al láser desde AutoCAD
En esta guía rápida le mostramos lo fácil que es imprimir desde AutoCAD a su láser de Trotec.
Paso 1: Establecer el color y grosor de línea
Use colores RGB (los mismos que vienen en la base de datos de materiales de JobControl®)

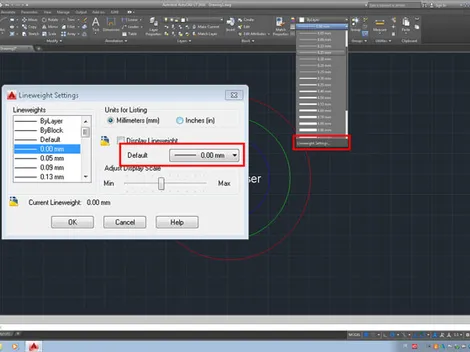

La línea de corte de las máquinas láser de Trotec es de 0.001 mm - en AutoCAD es 0.00 mm
![set autocad line color](/static_processed/dae43bc7ae0801c7acdb2cbc4161bdc6/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/set-line-color-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
![set autocad line thickness](/static_processed/da7ab444ab5ad78205bf20cfabb92f0d/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/set-line-weight-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
Paso 2: Configuración de la impresión
Haga clic en el símbolo de imprimir para abrir la ventana de diálogo de impresión. Elija la impresora "Trotec Engraver v. xx.x.x" y haga clic en "Propiedades...".
Haga clic en "Personalizar propiedades" en la configuración de la impresora.
![printer driver autocad](/static_processed/a22c4b6d8ab131c730ced75583ff0abf/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/printer-settings-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
![autocad plotter configuration](/static_processed/58ddd347e073fafffb924e7cbba012dc/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/Plotter-config-editor-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
Paso 3: Establecer los parámetros
- Ponga el tamaño (el alto y ancho deben de ser un poco más grandes que el gráfico)
- Marque "Minimizar al tamaño de impresión" si quiere imprimir el gráfico sin el área en blanco de alrededor.
- Haga clic en el botón de JobControl® para imprimir
Aparecerá el configurador de la impresora, haga clic en "OK" para proceder
- Cree un archivo temporal PC3, que servirá solo para este archivo de impresión
- Guardar los cambios para el siguiente archivo: La configuración de impresión puede guardarse para usarse la siguiente vez. Haga clic en "OK" para proceder.
![settings jobcontrol laser software](/static_processed/4d3c250fb139bd1f8fd32ace7f5ebb16/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/Laser-settings-Trotec-JobControl.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
![pc3 file save laser](/static_processed/6fe94c8dea8809c8ad3496d5d2349a14/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/laser-from-AutoCAD.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}})
![autocad plot area select](/static_processed/50936697199d844a321a6b57bc52f3c6/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/FAQs/Printing-from-AutoCAD/plot-area-settings-AutoCAD.jpg","edits":{"extract":{"top":0,"left":0,"width":662,"height":496},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Paso 4: Configuración de la impresión
- Escoja el área de impresión:
- Display: El área actual visible va a ser lo que se imprima
- Exentos: Todos los gráficos que se van a imprimir
- Ventana: Escoja el área que quiere imprimir
- Escala 1:1
- Centre el trabajo si es necesario
- Para enviar el trabajo a JobControl® haga clic en OK
