SpeedMarker 시리즈의 레이저 마킹 기계가 필요한 이유.
SpeedMarker 레이저 마킹 기계를 사용하면 동적 데이터의 생산적인 레이저 마킹과 AdvancedScripting®의 광범위한 기능을 통해 자동화 프로세스가 지원됩니다. 기계 공학, 전자 산업 또는 계약 조각: 개별 구성품과 대형 배치를 완전한 추적 가능성, 브랜드 커뮤니케이션, 기능적 마킹 등을 위해 Galvo 레이저 클래스 2 레이저 시스템으로 마킹할 수 있습니다.
SpeedMarker 레이저 마킹 기계 - 자동화를 위해 제작됨.
SpeedMarker 레이저 마킹 기계를 사용하면 자동으로 생산성이 높아집니다.
SpeedMark® 레이저 소프트웨어 는 레이저 프로세스를 중앙에서 제어하며, 외부 데이터 및 제어 명령을 연결하기 위한 자동화 호환 인터페이스도 제공합니다. 무한 스크립팅 옵션이 있으므로 반복되는 마킹으로 일관된 품질이 보장됩니다. 고품질 렌즈 및 구성품으로 레이저 마킹의 가독성이 보장됩니다.
SpeedMarker 레이저 마킹 기계를 사용하면 생산성이 빨리 높아집니다.
SpeedMark® 소프트웨어는 그래픽 프로세스 지향 인터페이스를 자랑합니다. 이러한 방식으로 사전에 프로그래밍 지식이 없더라도 마킹 프로세스를 시각적으로 매핑할 수 있습니다. 다양한 재료에 대한 통합 매개 변수 데이터베이스로 시간을 절약할 수 있습니다. 이를 통해 연속 생산과 맞춤형 제품 생산 모두에서 불량품을 최소로 줄일 수 있습니다.
SpeedMarker 레이저 마킹 기계를 사용하면 생산성이 안전하게 높아집니다.
소프트웨어와 기계는 조작이 간단하고 직관적이며, 레이저 셀 취급 시 안전을 완벽하게 보장하도록 설계되었습니다. 자동화된 리프트 도어, 신속한 부품 교체를 위한 회전식 인덱싱 테이블, 기계 조명 및 창 개념 덕분에 작업 인체 공학 및 생산성이 창출됩니다. 모든 기능과 생산성 향상 옵션은 항상 레이저 및 기계의 안전을 최대한으로 고려해서 마련합니다.
![](/static_processed/39b137145fe3b080cdb057970b3d2919/contact-ferdinand.jpg?{"image":"https://backend.troteclaser.com/static/images/contact/contact-ferdinand.jpg","edits":{"resize":{"width":194,"height":194,"fit":"cover"}},"outputFormat":{"format":"webp"}})
마킹이 100배 빠릅니다.
경사면, 구, 볼, 실린더, 파이프를 최대 100배 빠르게 마킹합니다.
3D 물체가 기계적으로 회전되는 대신 소프트웨어로 제어되는 렌즈 시스템으로 초점이 물체 위로 지속적으로 유도됩니다. 가상으로 회전되는 조각 덕분에 복잡한 클램핑, 느린 기계적 회전, 기계적 회전 조각 부착 등과 관련된 시간 소모적인 설정이 더 이상 필요하지 않습니다.
| 50~100% | 기계적인 회전식 조각보다 10배 |
| 더 빠릅니다 | 더 빠른 설정 |
|---|
사용자가 직접 프로그래밍.
레이저 프로세스를 직접 프로그래밍하십시오. 사전 정의된 프로그래밍 모듈을 사용해서 복잡한 시퀀스 프로그램, 타사 시스템과의 상호 작용, 자체 작업자 화면을 시각적으로 쉽게 조합할 수 있습니다. 따라서 시스템 운영자는 제조업체 지원의 도움 없이도 새로운 생산 프로세스를 신속하게 설정하고 변경된 요구 사항에 신속하게 대응할 수 있습니다.
| >25 | 1 |
| 사전 정의된 프로그램 모듈 | 모든 것을 위한 레이저 소프트웨어 |
|---|
마킹해야 할 모든 것을 마킹합니다.
Excel, SAP, 전자 상거래 시스템, 데이터베이스에서 직접 데이터를 처리합니다. 이러한 방식으로 개별 부품을 일관된 데이터로 자동으로 맞춤화할 수 있습니다. 타사 프로그램의 도움 없이 레이저 소프트웨어에서 직접 모든 동적 데이터의 프로그래밍과 처리를 할 수 있습니다. 10개 이하의 새로운 작업 물량을 찾는 사람부터 시간당 최대 350개의 대량 생산까지.
| ∞ | 10~350 |
| 개별 콘텐츠 | 시간당 개수 |
|---|
전체 프로세스 통합.
레이저 시스템을 자동화 환경에 통합하십시오.
디지털 인터페이스를 사용해서 외부 제어 신호(예: 필드버스 자동화)와 외부 데이터(예: 일련번호 또는 코드)를 모두 통합할 수 있습니다.
| 20/20 | 1 |
| 디지털 I/O의 | 연속 제조 작업흐름 |
|---|
공정 안정성을 위해 설계되었습니다.
시스템을 신뢰할 수 있습니다.
신뢰성, 일관된 품질, 지속적인 작동, 서비스 친화성이 초점입니다.
모든 구성품은 산업 생산에서 24시간 연중무휴로 사용하도록 설계되었습니다.
| 24시간 연중무휴 | 1 |
| 사용 중 | 레이저 수명 기간 동안 |
|---|
레이저 마킹 기계의 자세한 특성.
탁월한 가독성.
최적의 깊숙한 조각.
최대 1230 x 450mm의 대형 부품.
언제나 생산이 가능함.
정확한 포지셔닝.
작업 공간을 더 확보함.
유연한 마킹.
설정하기 쉬운 가공물 캐리어.
CE에 따른 안전성.

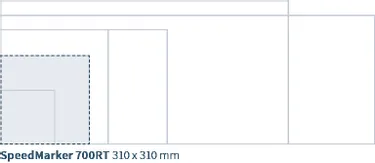

당사 레이저 마킹 기계의 작업 영역 비교.
SpeedMarker 시리즈의 기술 데이터.
| SpeedMarker 1600 | SpeedMarker 1350 | SpeedMarker 1300 | SpeedMarker 700 Fiber | SpeedMarker 700RT | SpeedMarker 700 CO₂ | SpeedMarker 300 | SpeedMarker 50 Fiber | |
|---|---|---|---|---|---|---|---|---|
| 최대 마킹 영역 | 1300 x 450 mm | 1000 x 500 mm | 1000 x 450 mm | 580 x 495 mm | 310 x 310 mm | 1000 x 500 mm | 190 x 190 mm | 310 x 310 mm |
| F = 160인 공작물 최대 높이 | 424 mm | 684 mm | 450 mm | 490 mm | 195 mm | 168 mm | ||
| F = 254인 공작물 최대 높이 | 317 mm | 577 mm | 343 mm | 383 mm | 195 mm | 61 mm | ||
| 전체 치수 (W x D x H) | 1600 x 1030 x 1790 mm | 1300 x 1327 x 2040 mm | 1300 x 1030 x 1800 mm | 780 x 981 x 1802 mm | 780 x 1144 x 1804 mm | 780 x 1188 x 1802 mm | 572 x 851 x 653 mm | 375 x 800 x 666 mm |
| 최대 마킹 속도 | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm | 12 m/s with F = 200 mm | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm |
| 최대 배치 속도 | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm | 12 m/s with F = 200 mm | 12 m/s with F = 160 mm | 12 m/s with F = 160 mm |
| 레이저 파워 파이버 | 20, 30, 50 瓦 | 20, 30, 50 瓦 | 20, 30, 50 瓦 | 20, 30, 50 瓦 | 20, 30, 50 瓦 | 20, 30, 50 瓦 | 20, 30, 50 瓦 | |
| 레이저 출력 MOPA | 20, 100 瓦 | 20, 100 瓦 | 20, 100 瓦 | 20, 100 瓦 | 20 瓦 | 20, 100 瓦 | 20, 100 瓦 | |
| 레이저 출력 CO₂ | 60, 120 瓦 | |||||||
| 레이저 등급 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 |
| 중량 | 500 kg | 580 kg | 400 kg | 260 kg | 300 kg | 260 kg | 77 kg | 62 kg |
| 최대 적재 | 50 kg | 50 kg | 50 kg | 50kg(Y축 30kg 포함) | 20 kg | 50 kg | 25 kg | |
| X축 | standard | standard | standard | optional | standard | optional | ||
| Y축 | standard | standard | optional | optional | optional | optional | ||
| Z축 | standard | standard | standard | standard | standard | standard | standard | standard |
SpeedMarker 시리즈와의 소재 호환성.
CO₂
| 조각 | 절단 | 마킹 | |
| 아크릴 | ✔ | - | - |
| 유리 | ✔ | - | - |
| 플라스틱 시트 | - | - | - |
| 가죽 | ✔ | ✔ | ✔ |
| 금속* | - | - | - |
| 종이 | ✔ | ✔ | ✔ |
| 플라스틱 | ✔ | ✔ | - |
| 석재 | ✔ | - | - |
| 직물 | ✔ | ✔ | ✔ |
| 목재 | - | - | - |
*가능한 최대 0.5mm 두께의 금속 필름 절단. 개별 테스트 권장.
섬유
| 조각 | 절단 | 마킹 | |
| 아크릴 | - | - | - |
| 유리 | - | - | - |
| 플라스틱 시트 | - | - | - |
| 가죽 | - | - | ✔ |
| 금속* | ✔ | - | ✔ |
| 종이 | - | - | ✔ |
| 플라스틱 | - | - | ✔ |
| 석재 | - | - | - |
| 직물 | - | - | ✔ |
| 목재 | - | - | - |
*가능한 최대 0.5mm 두께의 금속 필름 절단. 개별 테스트 권장.
