Machines de marquage laser SpeedMarker
Soyez automatiquement productif avec les machines de marquage laser SpeedMarker.
Le logiciel laser SpeedMark® ne se contente pas de contrôler le processus laser de manière centralisée, il offre également des interfaces compatibles avec l'automatisation pour connecter des données externes et des commandes de contrôle. Des options de script infinies garantissent une qualité constante avec des marquages récurrents. La lisibilité du marquage est garantie par des lentilles et des composants de qualité supérieure.
Soyez rapidement productif avec les machines de marquage laser SpeedMarker.
Le logiciel SpeedMark® est doté d'une interface graphique orientée processus. Ainsi, vous pouvez schématiser des processus de marquage visuellement sans grandes connaissances préalables en programmation. La base de données des paramètres intégrée pour divers matériaux permet également de gagner du temps. Cela réduit vos rebuts au minimum,tant pour la production en série que pour les produits personnalisés.
Soyez productif en toute sécurité avec les machines de marquage laser SpeedMarker.
Le logiciel et la machine sont conçus non seulement pour assurer un maniement simple et intuitif, mais aussi une sécurité totale lors de la manipulation de la cellule laser. La porte relevable automatisée, le plateau rotatif d’indexage pour un changement rapide des composants et le concept d’éclairage et de fenêtre de la machine créent une excellente ergonomie de travail et assurent la productivité. Toutes les fonctions et options d'augmentation de la productivité tiennent toujours compte de la sécurité maximale du laser et de la machine.
![](/static_processed/ecf1fc76c24f16e6912191a7b22cd9df/laura-boyer.jpeg?{"image":"https://backend.troteclaser.com/static/images/contact/locations/fr-dz/Laura-Boyer.jpeg","edits":{"resize":{"width":194,"height":194,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Marquer 100x plus rapidement.
Marquer des plans inclinés, sphères, boules, cylindres et tuyaux jusqu’à 100x plus rapidement.
Au lieu de faire tourner l'objet 3D mécaniquement, le faisceau est constamment guidé sur l'objet par un système de lentilles contrôlé par logiciel. Grâce à la gravure rotative virtuelle, il n'est plus nécessaire de procéder à un serrage complexe, à une rotation mécanique lente et à la mise en place fastidieuse associée à l'accessoire de gravure rotatif mécanique.
| 50-100 % | 10x |
| plus rapide qu’une gravure rotative mécanique | configuration plus rapide |
|---|
Programmé par vous.
Programmez vous-même vos processus laser. Vous pouvez facilement mettre en place des programmes de séquences complexes, des interactions avec des systèmes tiers ou vos propres écrans d'opérateur de manière transparente en utilisant des modules de programmation prédéfinis. Ainsi, les opérateurs de système peuvent configurer de nouveaux processus de production rapidement et sans l’aide du fabricant et réagir rapidement aux changements de besoins.
| >25 | 1 |
| modules de programme prédéfinis | logiciel laser pour tout |
|---|
Marquez tout ce qui doit l’être.
Traitez des données directement depuis Excel, SAP, des systèmes de e-commerce ou bases de données. Ainsi, vous pouvez personnaliser des composants individuels automatiquement et avec des données cohérentes. Vous pouvez effectuer la programmation et le traitement de toutes les données dynamiques directement dans le logiciel laser, sans l’aide de programmes tiers. Du travail à la tâche jusqu'à 10 pièces à la production en série jusqu'à 350 pièces par heure.
| ∞ | 10 - 350 |
| contenus personnalisés | pièces par heure |
|---|
Intégration complète de processus.
Intégrez votre machine laser dans votre environnement d’automatisation.
Tant les signaux de contrôle externes (par exemple automatisation fieldbus) que les données externes (par exemple numéros de série ou codes) peuvent être intégrés avec des interfaces numériques.
| 20/20 | 1 |
| I/O numérique | flux de travail de production continu |
|---|
Conçu pour la fiabilité du processus.
Faites confiance au système.
La fiabilité, la qualité constante, le fonctionnement en continu et la convivialité du service sont au centre des préoccupations.
Tous les composants sont conçus pour une utilisation 24/24 h et 7/7 j dans la production industrielle.
| 24/7 | 1 |
| en utilisation | longue durée de vie du laser |
|---|
Plus de caractéristiques des machines de marquage laser.
Mise au point facile
Excellente lisibilité.
Gravure profonde optimale.
Grands pièces jusqu’à 1230 x 450 mm.
Toujours productif.
Positionnement précis.
Plus d’espace de travail.
Marquage flexible.
Des porte-pièces faciles à mettre en place.
Sécurité conforme à la norme CE.
Plus de caractéristiques.
Données techniques de la série SpeedMarker.
| SpeedMarker 1600 | SpeedMarker 1350 | SpeedMarker 1300 | SpeedMarker 700 Fiber | SpeedMarker 700RT | SpeedMarker 700 CO₂ | SpeedMarker 300 | SpeedMarker 50 Fiber | |
|---|---|---|---|---|---|---|---|---|

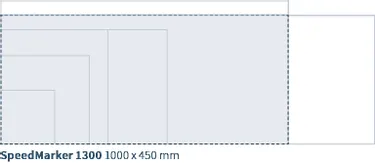

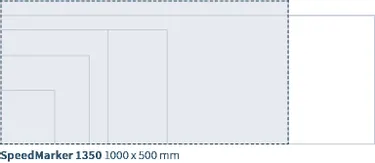

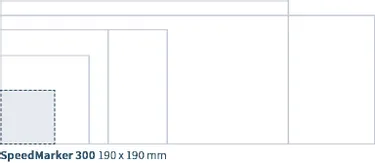

| Surface de marquage maximum | 1300 x 450 mm | 1000 x 500 mm | 1000 x 450 mm | 580 x 495 mm | 310 x 310 mm | 1000 x 500 mm | 190 x 190 mm | 310 x 310 mm |
| Hauteur max de la pièce avec F = 160 | 424 mm | 684 mm | 450 mm | 490 mm | 195 mm | 168 mm | ||
| Hauteur max de la pièce avec F = 250 | 317 mm | 577 mm | 343 mm | 383 mm | 195 mm | 61 mm | ||
| Dimensions globales (L x P x H) | 1600 x 1030 x 1790 mm | 1300 x 1327 x 2040 mm | 1300 x 1030 x 1800 mm | 780 x 981 x 1802 mm | 780 x 1144 x 1804 mm | 780 x 1188 x 1802 mm | 572 x 851 x 653 mm | 375 x 800 x 666 mm |
| Vitesse de marquage max | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 200 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm |
| Vitesse de positionnement max | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 200 mm | 12 m/s avec F = 160 mm | 12 m/s avec F = 160 mm |
| Puissance du laser fibré | 20, 30, 50 W | 20, 30, 50 W | 20, 30, 50 W | 20, 30, 50 W | 20, 30, 50 W | 20, 30, 50 W | 20, 30, 50 W | |
| Puissance laser MOPA | 20, 100 W | 20, 100 W | 20, 100 W | 20, 100 W | 20 W | 20, 100 W | 20, 100 W | |
| Puissance laser CO₂ | 60, 120 W | |||||||
| Classe de sécurité laser | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 4 |
| Poids | 500 kg | 580 kg | 400 kg | 260 kg | 300 kg | 260 kg | 77 kg | 62 kg |
| Chargement max | 50 kg | 50 kg | 50 kg | 50 kg, avec axe y 30 kg | 20 kg | 50 kg | 25 kg | |
| Axe X | standard | standard | standard | optional | standard | optional | ||
| Axe Y | standard | standard | optional | optional | optional | optional | ||
| Axe Z | standard | standard | standard | standard | standard | standard | standard | standard |
Compatibilité des matériaux avec la série SpeedMarker..
CO₂
| Graver | Découper | Marquer | |
| Acrylique | ✔ | - | - |
| Verre | ✔ | - | - |
| Plaques en plastique | - | - | - |
| Cuir | ✔ | ✔ | ✔ |
| Métal* | - | - | - |
| Papier | ✔ | ✔ | ✔ |
| Plastiques | ✔ | ✔ | - |
| Pierre | ✔ | - | - |
| Textiles | ✔ | ✔ | ✔ |
| Bois | - | - | - |
*La découpe de métal allant jusqu'à 0,5 mm d'épaisseur est possible. Des tests, en amont, sont recommandés.
Fibre
| Graver | Découper | Marquer | |
| Acrylique | - | - | - |
| Verre | - | - | - |
| Plaques en plastique | - | - | - |
| Cuir | - | - | ✔ |
| Métal* | ✔ | - | ✔ |
| Papier | - | - | ✔ |
| Plastiques | - | - | ✔ |
| Pierre | - | - | - |
| Textiles | - | - | ✔ |
| Bois | - | - | - |
*La découpe de métal allant jusqu'à 0,5 mm d'épaisseur est possible. Des tests, en amont, sont recommandés.
