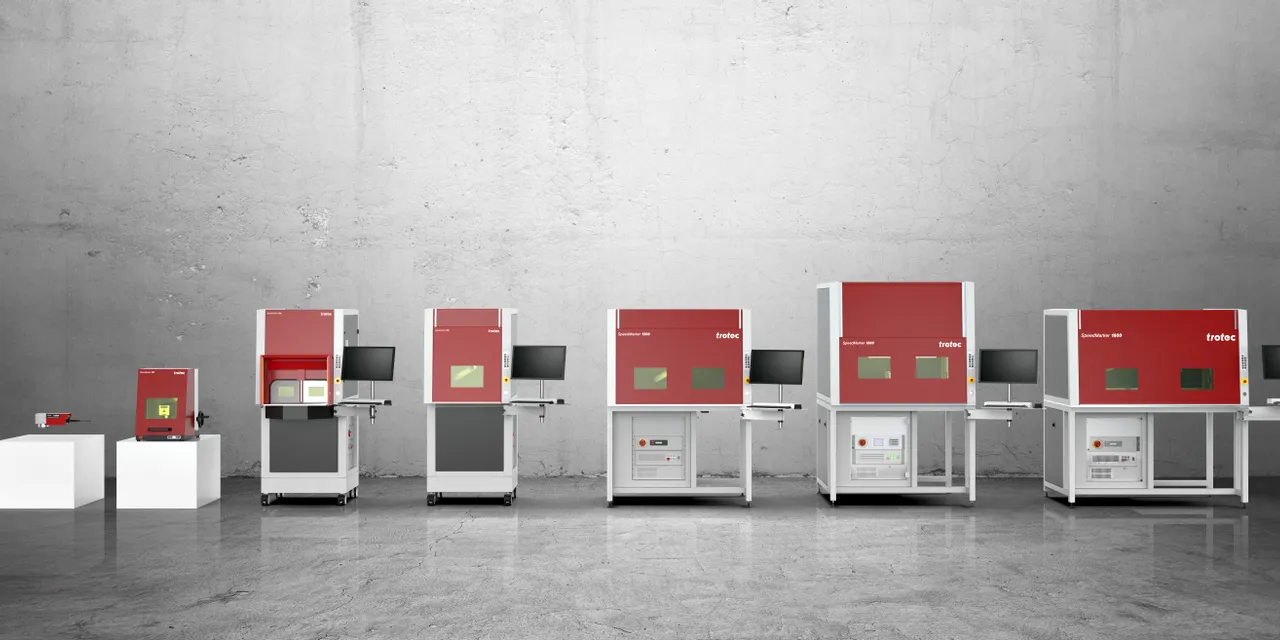

工业激光打标机：SpeedMarker

Trotec 的激光打标机 SpeedMarker。

SpeedMarker 系列的所有机器都配有高速振镜头。SpeedMarker 系统可提供波长为 1060 纳米的光纤激光器或 CO2 RF 激光器（波长为 10600 纳米）。

SpeedMarker 1600

SpeedMarker 1350

SpeedMarker 1300

SpeedMarker 700

SpeedMarker 700RT

SpeedMarker 300

SpeedMarker 50

工作区域大，可直接打标单个大型部件或大批量小型零件。应用软件控制的 X、Y 和 Z 轴（标配），自动升降门和 SpeedMark® 激光应用软件。有不同的透镜可供选择。

技术参数

最大打标区	1300 x 450 毫米
最大工件高度 (F160)	424 毫米
光纤激光功率	20 – 50 W
MOPA 激光功率	20 – 100 W
激光等级	2

与 SpeedMarker 系列专家联系

SpeedMarker - 为自动化而创建。

实现自动化生产。

SpeedMark® 激光应用软件不仅能集中控制激光加工，而且还提供自动化兼容的操作界面，用于连接外部数据和控制命令。由于具有无限的脚本选项，因此可以保证重复打标的品质始终如一。此外，高质量透镜和组件确保激光打标的易读性。

立即提高工作效率。

SpeedMark® 应用软件基于图形化的过程导向界面。因此，您可以直观地映射打标过程，而无需太多的编程知识。囊括各种材料的综合参数数据库也有助于节省时间，因为它可以将废品数量降到最低。因此，该激光打标机完全适用于批量生产和定制产品。

与 SpeedMark 专家联系

安全高效。

应用软件和设备的设计确保不仅操作起来简单直观，而且在处理激光光电元件时还拥有充分的安全性。所有功能在提高生产率的同时，还最大限度地考虑了激光和机器的安全性。通过考虑自动升降门、用于快速更换零件的旋转分度台和窗口概念等元素，为您的高效工作流程提供支持。

激光打标机的优势。

打标速度快 100 倍。

利用虚拟旋转雕刻技术，对斜面、球体、碗形、圆柱体和管道进行打标的速度最高可快 100 倍。不是机械地旋转 3D 物体，而是通过应用软件控制的镜头系统不断地在对象上引导焦点。这使得复杂的夹紧、缓慢的机械旋转和机械旋转雕刻附件的设置等耗时工作不复存在。

机械旋转雕刻快 10 倍	设置更快
50-100 %	比

虚拟转盘

由您编程。

自行编程您的激光加工流程。您可以使用预定义的编程模块轻松地将复杂的顺序程序、与第三方系统的交互或您自己的操作员屏幕可视化地组合在一起。通过这种方式，系统操作员可以在没有制造商支持的情况下快速建立新的生产流程。此外，因需求变化而产生的改变可以快速而独立地实现。

预定义的程序模块	面向一切的激光应用软件
>25	1

SpeedMark

打标需要被标记的一切。

直接处理 Excel、SAP、电子商务系统或数据库中的数据，可自动对独立部件进行个性化处理，并提供一致的数据。您可以直接在激光应用软件中对所有动态数据进行编程和处理 —— 无需第三方程序的帮助。从最多 10 件的作业任务采购到每小时高达 350 件的批量生产。

个性化内容	每小时件数
∞	10 - 350

SpeedMark

全流程集成。

将您的激光系统集成到您的自动化环境中。外部控制信号（例如：现场总线自动化）和外部数据（例如：序列号或代码）都可以使用数字接口进行集成。

数字化 I/O	连续制造工作流程
20/20	1

专为过程可靠性而设计。

可靠性、始终如一的品质、持续运行和服务友好性是完美描述 Trotec 激光打标机的特征。所有组件均设计用于工业生产中 24/7 全天候使用。

使用中	激光器寿命长
24/7	1

适用于小型或大型项目的激光打标机。

Trotec 的激光打标机可用于不同的材料和各种项目。根据您手头的任务，我们的小型激光打标机、大型激光打标机，甚至是一台特定的机器，都能最好地完成任务。我们的专家非常乐意为您提供适合您需求的建议！

与 SpeedMarker 系列专家联系

激光打标机的特点。

注重用户友好。

使用集成的焦点查找器轻松快速地对焦。

/zh/laser-machines/laser-accessories/focus-finder

极佳的可读性。

高品质的 F-Theta 镜片可确保在整个表面上获得完美的应用效果。

/zh/laser-machines/laser-accessories/galvo-focus-lenses

最佳深度雕刻。

只需 2 个简单的步骤即可完成完美的深度雕刻。

大零件可达 1230 x 450 毫米。

您可以为尺寸为 1230 x 450 x 427 毫米的工件进行打标。

始终高效。

TroCare 卓泰克服务保障计划是客户定制型客户服务计划，最大程度地以最低的成本保障设备及激光加工的最大生产效率与利润。

/zh/learn-support/trocare

定位准确。

借助集成的相机系统 SpeedMark Vision 作为定位辅助工具实现精确打标。

灵活打标。

从单件到批量生产 —— 振镜激光打标机可让您轻松标记组件、铭牌或工具。

易于设置的工件托架。

借助阵列模块，可以在工件托架上轻松安装大量单个组件。

符合 CE 安全标准。

我们的机器符合所有官方要求，因此可以安全投入运行。

全部特点和配件概览

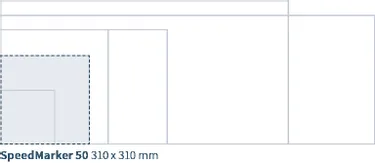

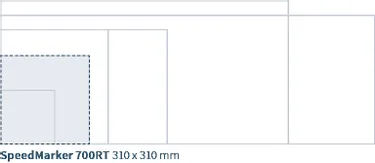

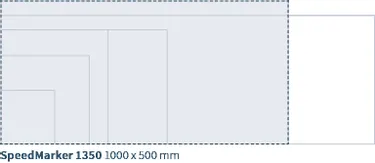

我们的激光打标机工作区的比较。

Trotec 提供的不同激光打标机需要的工作区域大小有所不同。以下图表说明了各种机器之间的差异：

SpeedMarker 系列的技术数据。

	SpeedMarker 1600	SpeedMarker 1350	SpeedMarker 1300	SpeedMarker 700 Fiber	SpeedMarker 700RT	SpeedMarker 700 CO₂	SpeedMarker 300	SpeedMarker 50 Fiber
最大打标区	1300 x 450 毫米	1000 x 500 毫米	1000 x 450 毫米	580 x 495 毫米	310 x 310 毫米	1000 x 500 毫米	190 x 190 毫米	310 x 310 毫米
F=160 时的最大工件高度	424 毫米	684 毫米	450 毫米	490 毫米	195 毫米		168 毫米
F=254 时的最大工件高度	317 毫米	577 毫米	343 毫米	383 毫米	195 毫米		61 毫米
外形尺寸 (W x D x H)	1600 x 1030 x 1790 毫米	1300 x 1327 x 2040 毫米	1300 x 1030 x 1800 毫米	780 x 981 x 1802 毫米	780 x 1144 x 1804 毫米	780 x 1188 x 1802 毫米	572 x 851 x 653 毫米	375 x 800 x 666 毫米
最高打标速度	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 200 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s
最大定位速度	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 200 毫米时为 12 m/s	F = 160 毫米时为 12 m/s	F = 160 毫米时为 12 m/s
光纤激光功率	20、30、50 W	20、30、50 W	20、30、50 W	20、30、50 W	20、30、50 W		20、30、50 W	20、30、50 W
MOPA 激光功率	20、100 W	20、100 W	20、100 W	20、100 W	20 W		20、100 W	20、100 W
CO₂ 激光功率						60、120 W
激光等级	2	2	2	2	2	2	2	4
重量	500 千克	580 千克	400 千克	260 千克	300 千克	260 千克	77 千克	62 千克
最大上料量	50 千克	50 千克	50 千克	50 千克，Y 轴 30 千克	20 千克	50 千克	25 千克
X 轴	标配	标配	标配	选配			标配	选配
Y 轴	标配	标配	选配	选配			选配	选配
Z 轴	标配	标配	标配	标配	标配	标配	标配	标配

SpeedMarker 系列的材料兼容性。

CO₂

	雕刻	切割	打标
亚克力	✔	-	-
玻璃	✔	-	-
塑料板材	-	-	-
皮革	✔	✔	✔
金属*	-	-	-
纸张	✔	✔	✔
塑料	✔	✔	-
石材	✔	-	-
纺织品	✔	✔	✔
木材	-	-	-

_{^{*可切割厚度达 0.5 毫米的金属薄膜。推荐进行单项试验。}}

_{^{联系 Trotec 材料专家}}

光纤

	雕刻	切割	打标
亚克力	-	-	-
玻璃	-	-	-
塑料板材	-	-	-
皮革	-	-	✔
金属*	✔	-	✔
纸张	-	-	✔
塑料	-	-	✔
石材	-	-	-
纺织品	-	-	✔
木材	-	-	-

_{^{*可切割厚度达 0.5 毫米的金属薄膜。推荐进行单项试验。}}
