工业级打标紧凑型集成激光机

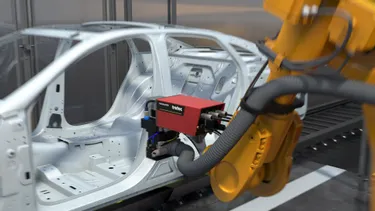

InMarker 工业级激光雕刻机系列功能强大,其可集成到您的生产线、机器人单元或生产设备中,能够在短周期时间内为您的产品打出精确标记。

用于标记金属和塑料制品的激光打标机。


跨行业的灵活性

InMarker 激光打标机设计紧凑、轻便,这使其适用于多种行业和生产设备。InMarker 的重量仅为 4.6kg,是市场上最轻的集成式激光机之一。

简单集成

提供完整的安全文档和现场总线接口(例如 Profinet)以及分步安装说明等,为进行激光集成的集成商提供最佳支持。

强大且稳定

无论要标记的数据内容如何,InMarkers 在性能上均可实现在短周期内持续进行精确一致的打标,即使将其用于轮班作业中 (24/7) 亦是如此

光纤激光机与 MOPA 激光机

还可选择为它们配备 20、30 或 50w 脉冲 Yb 光纤激光源或 20 或 100w MOPA 激光源,这些激光机可实现完美的退火打标和表面雕刻。

坚固耐用的紧凑型打标装置

InMarker 不止是市场上最小的集成激光机之一,凭借坚固的外壳和 IP54 防护等级,其还适用于恶劣的环境下

安全的工作环境

安全方面,可选配的安全锥是激光操作(最高 1 级)的完美解决方案,不再需防护罩

集成式激光机概述

InMarker
VIN Marker
安全锥
定制化激光解决方案
行业专家

用于标记金属和塑料制品的光纤激光机和 MOPA

功能强大的工业级激光雕刻机,可作为生产线、机器人单元或生产设备的一部分,能够在短周期内实现精确的标签打标。

有关 InMarker 的更多信息

您想详细了解我们的工业解决方案吗?

联系我们

用于标记金属和塑料制品的光纤激光机和 MOPA 激光机 InMarker

InMarker 技术数据

型号 InMarker
激光源 脉冲 Yb 光纤激光器
波长 1064 nm
激光功率 20 W | 30 W | 50 W | 20 W | 100 W
激光等级 适用 Safetycone 和指示激光器 2 级,适用 Safetycone 无指示激光器 1 级, 无 Safetycone 为激光器 4 级
是 - 红色(可选,不带指示激光器)
脉冲持续时间 200 ns | 可调 2-350 ns | 可调 2-500 ns
脉冲频率 1-600 kHz | 1-4000 kHz
泵浦二极管的典型使用寿命 100,000 小时
光束质量 M² < 1,5 | M² < 1,8 | M² < 1,4 | M² < 1,6
变体 S:标记区域 X x Y:50 x 40 mm / 上表面:80 x 70 mm
  变体 L:标记区域 X x Y:90 x 70 mm / 上表面:120 x 100 mm
  其他变体:定制
不带 Safetycone 的标记区域 70 x 70 mm, 120 x 120 mm, 150 x 150 mm
  190 x 190 mm, 240 x 240 mm, 310 x 310 mm
焦距 可选择:100 mm, 160 mm, 210 mm, 254 mm, 330 mm, 420 mm
现场总线/控制 Profinet
以太网,USB,HDMI
安全接口 标准:Han 3A 6针,选项:Profisafe / Han3A RJ45
吸尘接口 Harting Han 6 24针
冷却 主动风冷
IP 防护等级 IP 54 (标记头)
功率消耗 最大 1,000 W
电源 110 - 230V / 50-60Hz / 1-N-PE
激光机柜 接口和集成电源
Safetycone 接口和集成电源
光纤长度 标准:3 m / 选项:5 m
连接包头/机柜 标准:3 m / 选项:5 m
连接头/机柜 混合电缆 1.5 m
标记头工作环境 15 - 35 °C,无冷凝
机柜工作环境 15 - 35 °C,0 - 60 % 无冷凝
标记头重量 4.6 kg
Safetycone 重量 变体 S:2.8 kg | 变体 L:3 kg
19'' 4HE 激光机柜重量 13 kg | 16 kg | 13 kg | 18 kg
19'' 4HE 控制机柜重量 14 kg
标记头尺寸 306 x 120 x 106 mm
Safetycone 尺寸 209 x 183.5 x 269.5 mm
19'' 4HE 激光机柜尺寸 450 x 177 x 540 mm
19'' 4HE 控制机柜尺寸 450 x 177 x 540 mm
适用标准和指南 IEC EN 60825-1, 机械指令 2006/42/EG

选项

打标区
带安全锥 50x40mm/90x70mm
不带安全锥,取决于镜头,最大 190x190mm

安全锥
本地“安全锥 (Safetycone)”安全模块允许在最高的激光安全等级 1 级下进行工作,因此无需使用激光防护罩,节省了因使用防护罩所需的成本、工作量和空间。
专为平坦表面而设计。可针对有弧度或弯曲的表面提供定制的安全锥。

导航激光
作为标准配置,InMarker 配备了满足激光防护等级 2 级的导航激光,与安全锥结合使用。可以选择取消导航激光(不可改装)。

定制
对于所有非标准版本,我们的技术中心 可针对您的具体用途提供可行性方案。

电缆长度
5m 拖曳

激光直接零件打标

工业打标的完美选择 (DPM)

直接零件打标 (DPM) 是一种直接应用于工件并永久保留标记的打标类型。与点针式打标(针刺压花)相比,激光打标是非接触式的,因此可在生产过程中稳妥地打下标记而无需中断生产,避免时间的耗费,大幅减少成本。工具或部件无划痕,标记无污迹。 铣削件标有序列号和批号,铸造件刻有二维条码,注塑件标有生产日期和序列号。因此,可在无需固定材料的情况下,在短周期内快速实现几乎任何类型的工业标签打标 (DPM)。

应用和使用领域

InMarker 可轻松集成到您的生产线中或安装在独立工作站中,无需对您的生产流程进行成本高昂的改造。因此,该解决方案可在短周期内直接实施任何种类的工业标签打标,而无需固定材料。

行业参考

满足您的产品与集成需求的行业专家

从初次研讨到可行性方案、再到培训和调试,我们的大客户专家团队将始终为您提供所需的建议和支持。该专家团队与我们遍布全球的 750 名员工一起,将是您称职可靠的合作伙伴,为您的工业流程提供全力支持。
