Lasermærkningsmaskiner: SpeedMarker

Q: Hvordan kan jeg arbejde med komponenter i bakker?

Der er to funktioner til dette hos Trotec: På den ene side er der rækkefunktionen, på den anden segmentering. Med rækkefunktionens hjælp kan dynamisk indhold nemt skabes til hver del. Segmentering sikrer, at mærkningshovedet kan positioneres over hele bakken for optimal kvalitet.

Q: Hvordan øger jeg min cyklustid?

Du kan bruge den roterende rundplan til at øge håndteringsproduktivitet. Dette muliggør kortere påfyldnings- og pålæsningcyklusser. Derudover kan materiale fjernes hurtigere med højere lasereffekt.

Vær automatisk produktiv med SpeedMarker-lasermærkningsmaskiner.

SpeedMark^® lasersoftwaren styrer ikke kun laserprocessen centralt, men tilbyder også automatiseringsvenlige grænseflader til tilslutning af eksterne data og styrekommandoer. Uendelige scripting-muligheder garanterer ensartet kvalitet for gentagne mærkninger. Mærkningens læsbarhed garanteres af linser og komponenter i høj kvalitet.

Vær produktiv hurtigt med SpeedMarker-lasermærkningsmaskiner.

SpeedMark^® softwaren bryster sig af en grafisk procesorienteret brugerflade. På denne måde kan du kortlægge mærkningsprocessen uden forudgående kendskab til programmering. Den integrerede parameterdatabase til forskellige materialer hjælper også med at spare tid. Dette reducerer antallet af kasseringer til et minimum, både for specialfremstillede produkter og i serieproduktion.

Vær sikkert produktiv med SpeedMarker-lasermærkningsmaskiner.

Softwaren og maskinen er designet til at sikre ikke kun enkel og intuitiv håndtering, men også fuld sikkerhed ved håndtering af lasercellen. Den automatiserede løftedør, det roterende indeksbord for hurtig udskiftning af dele, og maskinens belysnings- og vinduekoncept skaber ergonomiske arbejds- og produktivitetsforhold. Alle funktioner og produktivitetsøgende muligheder tager altid højde for maksimal laser- og maskinsikkerhed.

Hvad skal der til for at få succes
med en lasermærkningsmaskine?
Anmod om flere oplysninger nu.

Kontakt os

Mærk 100x hurtigere.

Mærk hældninger, sfærer, kupler, cylindere og rør op til 100x hurtigere.
I stedet for at rotere 3D-objektet mekanisk, guides fokus konstant over objektet af et software kontrolleret linsesystem. Der er ikke længere behov for den komplekse fastspænding, langsomme mekaniske rotation og tidsforbrugende opsætning forbundet med mekanisk roterende graveringtilbehør takket være virtuelt roterende gravering.

hurtigere end mekanisk roterende gravering	hurtigere opsætning
50-100 %	10x

Virtuel rotation

Programmeret af dig.

Program selv dine laserprocesser. Du kan nemt sammensætte komplekse sekvensprogrammer, interaktioner med tredjepartssystemer eller dine egne driftsskærme virtuelt ved hjælp af foruddefinerede programmeringsmoduler. På denne måde kan systembrugere opsætte nye produktionsprocesser hurtigt og uden hjælp fra fabrikanten samt reagere hurtigt på ændrede krav.

foruddefinerede programmeringsmoduler	lasersoftware til det hele
> 25	1

SpeedMark

Mærk alt, der skal mærkes.

Behandl data direkte fra Excel, SAP, eCommerce-systemer eller databaser. På denne måde kan du individualisere adskilte dele automatisk og med konsistente data. Du kan foretage programmeringen og behandlingen af alle dynamiske data direkte i lasersoftwaren – uden hjælp fra tredjepartsprogrammer. Fra bestilte opgaver på op til 10 stykker til masseproduktion af op til 350 stykker i timen.

individuelt indhold	stykker pr. time
∞	10-350

SpeedMark

Fuld procesintegration.

Integrer dit lasersystem i automatiseringsmiljø.
Både eksterne kontrolsignaler (f.eks. fieldbus automation) og eksterne data (f.eks. serienumre- og koder) kan integreres ved hjælp af digitale brugerflader.

digitale input/output	kontinuerlig fremstillingsproces
20/20	1

Designet til en pålidelige proces.

Stol på systemet.
Pålidelighed, ensartet kvalitet, kontinuerlig drift og brugervenlig service er i fokus.
Alle komponenter er designet til døgndrift i industriel produktion.

drift	laser gennem hele levetiden
24/7	1

Flere af lasermærkningsmaskinens funktioner.

Brugervenlig fokusering.

Fokusér nemt og hurtigt med den integrerede fokusfinder.

/da/lasermaskiner/lasertilbehoer/fokussoger-til-laserfokusering

Enestående læsbarhed.

F-Theta linser i høj kvalitet sikrer et perfekt mærkningsresultat på hele overfladen.

/da/lasermaskiner/lasertilbehoer/linser-til-arbejdsomrader

Optimal dybdegravering.

Perfekt dybdegravering med 2 lette trin.

Store dele på op til 1230 x 450 mm.

Du kan mærke arbejdsemner med en størrelse på op til 1230 x 450 x 427 mm.

Altid produktiv.

TroCare er en kundetilpasset servicepakke, der giver maksimal produktionspålidelighed og kalkulerbare driftsomkostninger.

Præcis positionering.

Præcis mærkning takket være positioneringsstøtte fra det integrerede kamerasystem – SpeedMark Vision.

Mere arbejdsplads.

Automatisk segmentering af arbejdsområdet gør det nemt at arbejde på hele det integrerede multiaksesystems område.

Fleksibel mærkning.

Fra individuelle emner til serieproduktion – galvo-lasermærkningsmaskiner lader dig let mærke komponenter, dataplader eller værktøjer.

Arbejdsemneholdere, der er lette at opstille.

Nem opstilling af et stort antal individuelle komponenter på en arbejdsemneholder takket være rækkemodulet.

Sikker jf. CE-ordningen.

Vores maskiner lever op til alle officielle krav, og de kan derfor sikkert benyttes.

Flere funktioner.

Klik her for at få hurtig oversigt over alle funktioner og tilbehør.

/da/lasermaskiner/lasertilbehoer

Tekniske data for SpeedMarker-serien.

	SpeedMarker 1600	SpeedMarker 1350	SpeedMarker 1300	SpeedMarker 700 Fiber	SpeedMarker 700RT	SpeedMarker 700 CO₂	SpeedMarker 300	SpeedMarker 50 Fiber

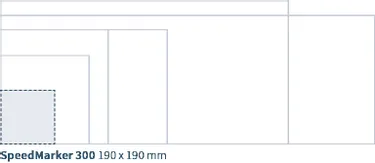

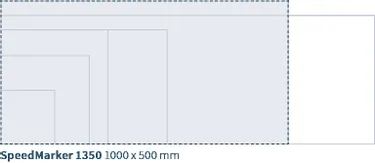

Maksimalt markeringsområde	1300 x 450 mm	1000 x 500 mm	1000 x 450 mm	580 x 495 mm	310 x 310 mm	1000 x 500 mm	190 x 190 mm	310 x 310 mm
Arbejdsemnets maks. højde med F = 160	424 mm	684 mm	450 mm	490 mm	195 mm		168 mm
Arbejdsemnets maks. højde med F = 254	317 mm	577 mm	343 mm	383 mm	195 mm		61 mm
Samlede dimensioner (B x D x H)	1600 x 1030 x 1790 mm	1300 x 1327 x 2040 mm	1300 x 1030 x 1800 mm	780 x 981 x 1802 mm	780 x 1144 x 1804 mm	780 x 1188 x 1802 mm	572 x 851 x 653 mm	375 x 800 x 666 mm
Maks. Mærkningshastighed	12 m/s with F = 160 mm	12 m/s with F = 160 mm	12 m/s with F = 160 mm	12 m/s with F = 160 mm	12 m/s with F = 160 mm	12 m/s with F = 200 mm	12 m/s with F = 160 mm	12 m/s with F = 160 mm
Maks. Positioneringshastighed	12 m/s with F = 160 mm	12 m/s with F = 160 mm	12 m/s with F = 160 mm	12 m/s with F = 160 mm	12 m/s with F = 160 mm	12 m/s with F = 200 mm	12 m/s with F = 160 mm	12 m/s with F = 160 mm
Lasereffekt - fiber	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W	20, 30, 50 W		20, 30, 50 W	20, 30, 50 W
Lasereffekt MOPA	20, 100 W	20, 100 W	20, 100 W	20, 100 W	20 W		20, 100 W	20, 100 W
Lasereffekt CO₂						60, 120 W
Laserklasse	2	2	2	2	2	2	2	4
Vægt	500 kg	580 kg	400 kg	260 kg	300 kg	260 kg	77 kg	62 kg
Maks. Læsning	50 kg	50 kg	50 kg	50 kg, med y-akse 30 kg	20 kg	50 kg	25 kg
X-akse	standard	standard	standard	optional			standard	optional
Y-akse	standard	standard	optional	optional			optional	optional
Z-akse	standard	standard	standard	standard	standard	standard	standard	standard

Materialers kompatibilitet med SpeedMarker-serien.

CO₂

	Graver	Skær	Mærk
Akryl	✔	-	-
Glas	✔	-	-
Plastikplader	-	-	-
Læder	✔	✔	✔
Metal*	-	-	-
Papir	✔	✔	✔
Plast	✔	✔	-
Sten	✔	-	-
Tekstiler	✔	✔	✔
Træ	-	-	-

^{_{*Skæring af metalfolier op til 0,5 mm tykkelse mulig. Individuelle tests anbefales.}}

Fiber

	Graver	Skær	Mærk
Akryl	-	-	-
Glas	-	-	-
Plastikplader	-	-	-
Læder	-	-	✔
Metal*	✔	-	✔
Papir	-	-	✔
Plast	-	-	✔
Sten	-	-	-
Tekstiler	-	-	✔
Træ	-	-	-

^{_{*Skæring af metalfolier op til 0,5 mm tykkelse mulig. Individuelle tests anbefales.}}
