회전식 조각 부착으로 360 ° 조각

트로테틱 회전 조각 부착물, Speedy 레이저 조각기 를 사용하여 다양한 크기와 지름의 텀블러, 컵, 화병 및 병을 처리 할 수 있습니다.
회전식 조각 부착물을 삽입하면 Y 방향의 축 이동이 회전식 이동으로 바뀝니다. 특수 롤 부착으로 표준 구성의 원뿔에 맞지 않는 크고 작은 구멍이있는 물체도 처리 할 수 있습니다.

먼저, 레이저 제품의 테이블을 가장 아래쪽 위치로 옮깁니다. Speedy 360 및 Speedy 400에서는 전면 도어를 열어 삽입을 간단하게 할 수 있습니다. 이제 레이저를 끕니다. 회전식 조각 부착물을 설치 및 제거하려면 레이저를 반드시 꺼야합니다. 이렇게하면 가공 영역에서 안전하게 취급 할 수 있습니다.

이제 회전식 조각 부착물을 레이저에 삽입하고 강자성 조각 테이블이나 진공 테이블의 눈금자에 클램프로 고정하십시오. 그런 다음 기기 내부의 연결 케이블을 통해 장치를 연결하십시오. 이제 레이저를 다시 켜십시오. 그러면 레이저의 원점 복귀 과정이 시작되고 회전식 조각 장치가 자동으로 0 ° 위치로 회전합니다.

^{®에서만 볼 수 있습니다} 다음으로 JobControl ^® 인쇄 창으로 가서 "로타리 장치"옵션을 선택하고 그래픽의 높이와 공작물의 직경을 오른쪽에 입력하십시오. 작업 물을 레이저로 조각하고자하는 지점에서 지름을 측정하면 JobControl ^® 소프트웨어가 객체의 둘레를 계산하고 자동으로 작업 크기를 조정하게됩니다. 조각 작업 중 회전 각도. 따라서 JobControl ^®에서의 판 높이는 공작물 원주에 해당합니다.

그런 다음 원하는 매개 변수를 선택하고 작업을 보냅니다.

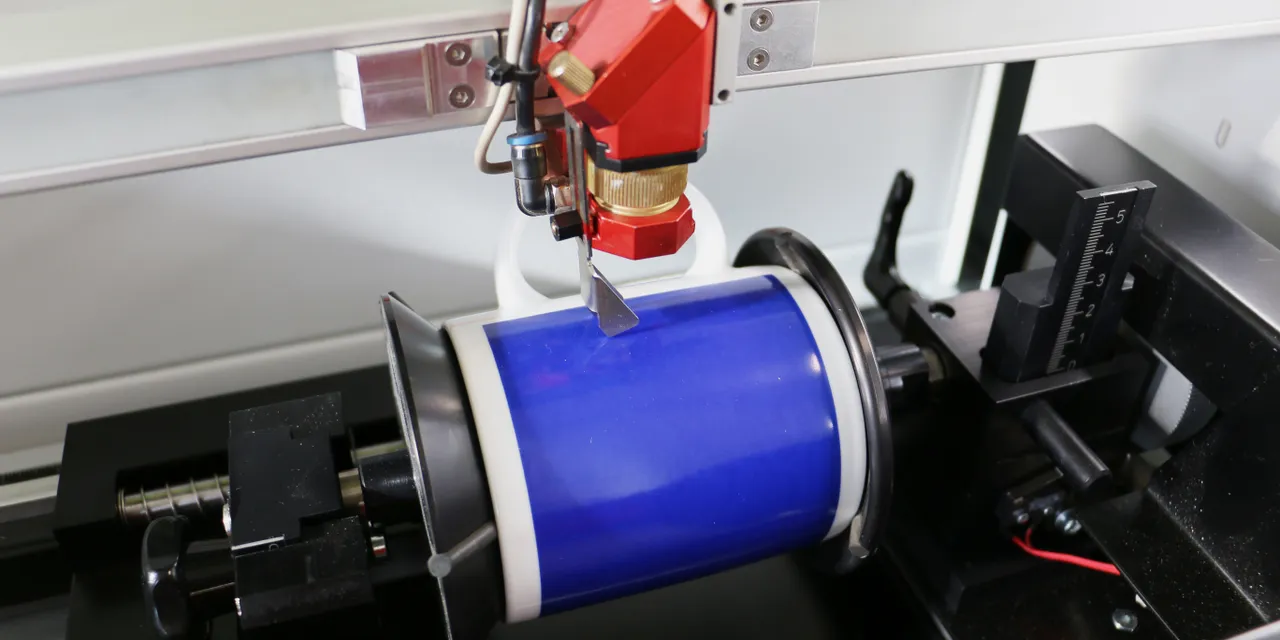

이제 원하는 조각을 회전식 조각 부착물에 끼워 넣고 스프링으로 고정하십시오. 공작물이 너무 조이거나 너무 느슨하지 않은지 확인하십시오. 이렇게하면 새겨 넣을 공작물을 빠르게 교환 할 수 있습니다.

와인 잔이 원통형이 아니라 원추형이 아닌 경우 Speedy 300, 360 및 400을 사용하여 왼쪽의 로커 레버를 사용하여 작업 영역과 평행하게 조각 영역을 정렬 할 수 있습니다. 또한 원뿔은 다양한 공작물 지름으로 작업 할 수 있도록 양쪽에서 높이 조절이 가능합니다.

안경이나 컵에 손잡이를 새기려면 핸들이 조각 영역으로 회전되지 않도록해야합니다. 먼저 Y   축 (회전 동작)을 맨 위로 이동합니다. 손잡이가 레이저 광선보다 약간 위에 오도록 작업 물을 고정하십시오. 레이저 공정을 위해 작업 물이 뒤쪽으로 회전하기 때문에 레이저 헤드와 충돌 할 위험이 없습니다

안전을 위해 회전식 조각 장치와의 충돌을 피하기 위해 노즐을 분리하십시오. 그런 다음 공작물의 조각 영역에 초점을 맞 춥니다.

^®의 판의 배경도 마찬가지로 변경되어 회전식 부착물을 표시합니다.

이제 JobControl ^® 을 레이저에 연결하십시오. 십자선을 사용하여 공작물에 작업을 배치하십시오

이제 Trotec 레이저 조각 기계에서 작업을 시작하고 맞춤형 레이저 조각 워크를 만들 준비가되었습니다.
