Pengukiran 360° dengan Tambahan Pengukir Rotari

Dengan Trotec Tambahan Pengukir Rotari, Anda dapat menggunakan Speedy laser engraver untuk memproses gelas, cangkir, vas, dan botol dengan berbagai ukuran dan diameter.
Ketika Tambahan Pengukir Rotari dimasukkan, gerakan sumbu ke arah Y digantikan oleh gerakan putar. Dengan tambahan gulungan khusus, Anda bahkan dapat memproses objek dengan bukaan besar atau kecil yang tidak sesuai dengan kerucut konfigurasi standar.

Pertama, pindahkan meja mesin laser ke posisi terendah. Pada Speedy 360 dan Speedy 400, Anda juga dapat membuka pintu depan untuk memudahkan memasukkan alat tambahan. Kemudian matikan laser. Selalu matikan laser saat memasang atau melepas Tambahan Pengukir Rotari untuk memastikan penanganan yang aman di area pemrosesan.

Sekarang masukkan Tambahan Pengukir Rotari ke laser Anda, dan kencangkan dengan klem pada penggaris meja ukiran feromagnetik atau meja vakum. Kemudian, sambungkan perangkat ke kabel penghubung di bagian dalam mesin. Sekarang nyalakan laser lagi. Ini memulai proses peletakan laser, dan Tambahan Pengukir Rotari otomatis berputar ke posisi 0°.

Langkah selanjutnya adalah mempersiapkan grafis menggunakan program grafis pilihan Anda. Cetak gambar yang sudah jadi. Dalam dialog Cetak, buka tab "Layout", dan atur posisi ke "Tengah-Kanan." Ini akan secara otomatis memutar grafis dengan 90° pada perangkat lunak. Perhatikan bahwa perubahan hanya terlihat di JobControl^®. Selanjutnya, buka jendela JobControl^®, centang opsi "Tambahan Rotari", dan masukkan ketinggian grafis dan diameter benda kerja di sisi kanan. Ukur diameter pada titik di mana Anda ingin laser mengukir benda kerja. Hal ini menyebabkan perangkat lunak JobControl^® akan menghitung keliling objek dan secara otomatis menyesuaikan ukuran pekerjaan. Dengan menggunakan pengaturan ini, perangkat lunak juga menghitung sudut rotasi selama pengukiran. Dengan demikian, ketinggian pelat di JobControl^® sesuai dengan keliling benda kerja.

Kemudian pilih parameter yang diinginkan dan kirim pekerjaan.

Sekarang jepit benda kerja yang diinginkan ke dalam Tambahan Pengukir Rotari dan kencangkan dengan pegas. Pastikan benda kerja tidak dijepit terlalu ketat atau terlalu longgar. Ini akan memungkinkan pertukaran benda kerja agar cepat terukir juga.

Jika benda kerja itu tidak berbentuk silinder tetapi berbentuk kerucut, seperti halnya gelas wine, dengan menggunakan Speedy 300, 360, dan 400, Anda dapat menyelaraskan area ukiran paralel dengan meja kerja menggunakan tuas goyang di sisi kiri. Selain itu, kerucut dapat disesuaikan ketinggiannya di kedua sisi untuk memungkinkan pekerjaan dengan berbagai diameter benda kerja.

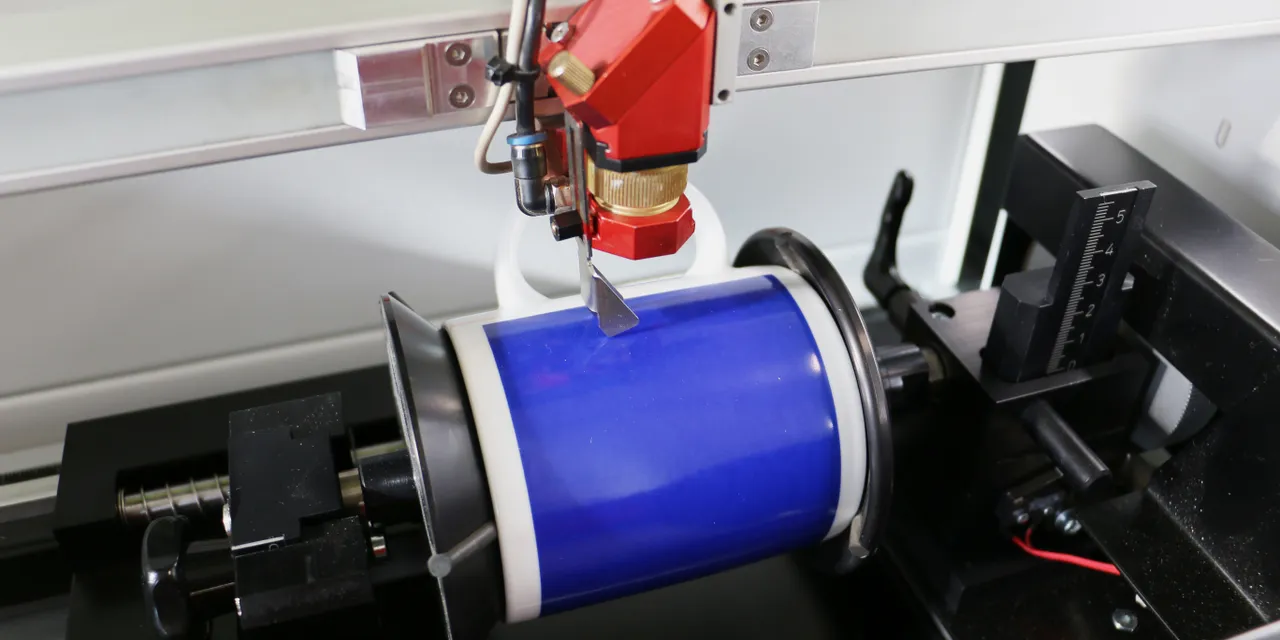

Jika Anda ingin mengukir gelas atau cangkir dengan pegangan, itu harus ditempatkan agar pegangan tidak diputar ke dalam bidang ukiran. Pertama, pindahkan sumbu Y  (gerakan putar) ke bagian paling atas. Jepit benda kerja sehingga pegangannya sedikit berada di atas sinar laser. Karena benda kerja diputar mundur untuk proses pelaseran, tidak ada risiko tabrakan dengan kepala laser.

Demi keamanan, lepaskan nozzle untuk menghindari tabrakan dengan Tambahan Pengukir Rotari. Kemudian fokus ke area ukiran benda kerja.

Sekarang posisikan pekerjaan dari antrean di pelat. Saat pekerjaan dikirim dengan opsi "Ukiran Silinder", latar belakang pelat di JobControl^® juga berubah dan menampilkan alat tambahan rotari.

Sekarang sambungkan JobControl^® ke laser. Gunakan garis bidik untuk memposisikan pekerjaan ke benda kerja Anda.

Sekarang Anda siap untuk memulai pekerjaan dan membuat benda kerja ukiran laser yang dibuat khusus pada mesin ukiran laser Trotec.
