Bewegliches Windrad
Die Trotec-Materialien TroCraft Eco und TroGlass sind ideal für den Modellbau. Mit der folgenden Anleitung können Sie dieses Windrad mit beweglichen Rotorblättern aus nur wenigen Kleinteilen bauen.
Bewegliches Windrad
Die Trotec-Materialien TroCraft Eco und TroGlass sind ideal für den Modellbau. Mit der folgenden Anleitung können Sie dieses Windrad mit beweglichen Rotorblättern aus nur wenigen Kleinteilen bauen.
Bewegliches Windrad
Die Trotec-Materialien TroCraft Eco und TroGlass sind ideal für den Modellbau. Mit der folgenden Anleitung können Sie dieses Windrad mit beweglichen Rotorblättern aus nur wenigen Kleinteilen bauen.
Vorbereitung
Das benötigen Sie dazu
Verwendeter Trotec Laser und Zubehör
- Speedy 360, 80 Watt Laserleistung
- 2" Linse
- Vakuumtisch mit Wabenschneidauflage sowie Acrylgitterauflage
Die bewegliche Windmühle können Sie auch mit weiteren Lasermaschinen der Trotec Speedy Serie produzieren.
Unser Tipp
- Verwenden Sie andere Materialien oder Farben für noch mehr Abwechlsung in der Optik Ihrer Windmühlen.
Schritt für Schritt
![trotec print settings trocraft 1mm](/static_processed/032a08fda6a27e30166839c349f3278a/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/trotec-print-settings-trocraft-1mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "trotec-print-settings-trocraft-1mm.PNG")

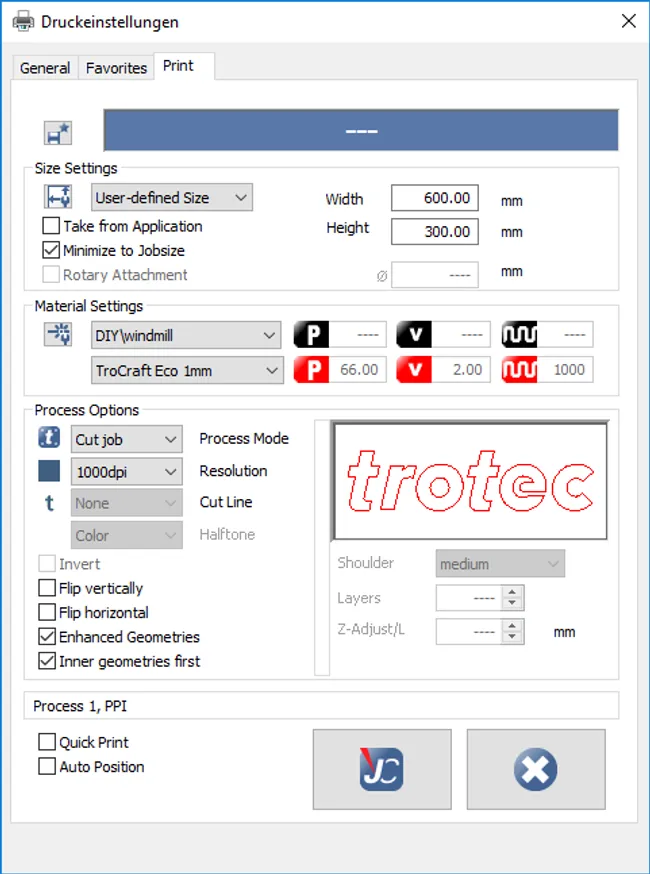

Schritt 1: Druck- und Laservorlage importieren/erstellen
Importieren Sie unsere Vorlage oder ändern Sie diese nach Ihren Wünschen ab. Senden Sie dann die finale Grafik für die rotierenden Räder mit folgenden Einstellungen an Ihren Laser:
| Prozessart | Auflösung | Schneidlinie |
|---|---|---|
| Vektor Job | 1000dpi | keine |
| Rasterung | Andere |
|---|---|
| Farbe | Optimierte Geometrien, Innere Geometrien zuerst |
![Laser process windmill](/static_processed/1b03dcb0b6591dcec59cdd6a83762ee9/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/diy-laser-process-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "diy-laser-process-windmill.jpg")
Schritt 2: Laserprozess der TroCraft Eco Holzplatte (1mm)
Legen Sie die dünne TroCraft Eco Platte in Ihren Laser (verwenden Sie dazu die Wabenschneidauflage) und decken Sie die restliche Bearbeitungsfläche gut mit Abdeckmaterial ab für ausreichend Vakuum. Die Laserparameter können je nach verwendeter Lasermaschine und verfügbarer Laserleistung abweichen:
| Farbe | Prozess | Leistung % | Geschwindigkeit % | ppi/Hz |
|---|---|---|---|---|
| Rot | Schneiden CO2 | 66 | 2 | 1.000 |
| Durchgänge | Zublasung | Z offset | Erweitert |
|---|---|---|---|
| 1 | Ein | 0mm | - |
Unser Tipp:
Für eine saubere Schnittqualität beim Laserschneiden von TroCraft Eco verwenden Sie eine kleinere Düse.
![Trotec print settings TroCraft 3mm](/static_processed/d60d1a7a9d88c2ca5a8c3ecccff15704/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/trotec-print-settings-trocraft-3mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "trotec-print-settings-trocraft-3mm.PNG")

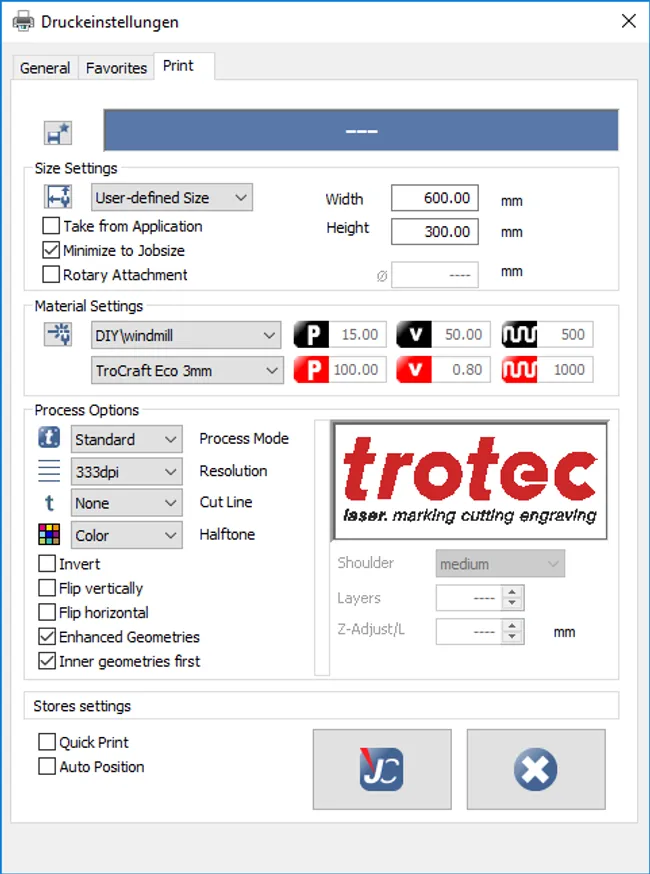

Schritt 3: Druckprozess Modell-Windmühle
Nun senden Sie die Grafik für die Säule der Windmühle mit folgenden Einstellungen an Ihren Trotec Speedy:
| Prozessart | Auflösung | Schneidlinie |
|---|---|---|
| Standard Job | 333dpi | keine |
| Rasterung | Andere |
|---|---|
| Farbe | Optimierte Geometrien |
![Laser cutting trocraft for moving windmill](/static_processed/47741ee1842fadfb4e53a22511ca0bee/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-trocraft-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-cutting-trocraft-windmill.jpg")
Schritt 4: Laserprozess der TroCraft Eco Holzplatte (3mm)
Nun legen Sie das 3mm dicke TroCraft Eco in Ihre Lasermaschine und decken Sie die restliche Bearbeitungsfläche wieder gut ab. Die Parameter können wieder nach verwendetem Laser und verfügbarer Laserleistung abweichen.
Laserparameter: Gravieren
| Farbe | Prozess | Leistung % | Geschwindigkeit % | ppi/Hz |
|---|---|---|---|---|
| Schwarz | Gravieren CO2 | 15 | 50 | 500 |
| Durchgänge | Zublasung | Z offset | Erweitert |
|---|---|---|---|
| 1 | Ein | 0mm | High Quality |
Laserparameter: Schneiden
| Farbe | Prozess | Leistung % | Geschwindigkeit % | ppi/Hz |
|---|---|---|---|---|
| Rot | Schneiden CO2 | 100 | 0,8 | 1.000 |
| Durchgänge | Zublasung | Z offset | Erweitert |
|---|---|---|---|
| 1 | Ein | 0mm | - |
![print settings troglass 3mm](/static_processed/5887f002bbcb4bc11e63f3586118a758/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/print-settings-troglass-3mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "print-settings-troglass-3mm.PNG")
Schritt 5: Druckprozess für den Standfuß aus Acryl
Schließlich schicken Sie die Grafik für den Standfuß aus TroGlass mit folgenden Einstellungen im Druckertreiber an Ihren Trotec Laser:
| Prozessart | Auflösung | Schneidlinie |
|---|---|---|
| Standard Job | 500dpi | keine |
| Rasterung | Andere |
|---|---|
| Farbe | Optimierte Geometrien, Innere Geometrien zuerst |
![Laserprozess des TroGlass Acryls](/static_processed/e34aa0b6c33997a2e503d207a6ddb3ce/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-acrylic-troglass-black.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-cutting-acrylic-troglass-black.jpg")
Schritt 6: Laserprozess der TroGlass Satins Acrylplatte
Bevor Sie die TroGlass Platte mit dem Laser bearbeiten, tauschen Sie die Wabenschneidauflage gegen die Acrylgitterauflage. Nun legen Sie die Acrylplatte in Ihren Trotec Laserschneider. Die Parameter können je nach verwendeter Lasermaschine und verfügbarer Laserleistung variieren:
Laserparameter: Gravieren
| Farbe | Prozess | Leistung % | Geschwindigkeit % | ppi/Hz |
|---|---|---|---|---|
| Schwarz | Gravieren CO2 | 20 | 50 | 500 |
| Durchgänge | Zublasung | Z offset | Erweitert |
|---|---|---|---|
| 1 | Ein | 0,5mm | High Quality |
Laserparameter: Anritzen
| Farbe | Prozess | Leistung % | Geschwindigkeit % | ppi/Hz |
|---|---|---|---|---|
| Rot | Schneiden CO2 | 50 | 0,4 | 5.000 |
| Durchgänge | Zublasung | Z offset | Erweitert |
|---|---|---|---|
| 1 | Ein | 0mm | - |
Tipp:
Wechseln Sie wieder auf die große Düse. Sie ist die richtige Wahl bei der Bearbeitung von TroGlass-Material.
![Assemble laser cut windmill](/static_processed/efc61b53d39307860e89fa53b0bcf53c/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/assembly-laser-cut-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "assembly-laser-cut-windmill.jpg")
Schritt 7: Zusammenbau der Modell-Windmühle
Legen Sie nun alle vier lasergeschnittenen Modellbauteile vor sich auf.
Stecken Sie zuerst die Säule in den Acryl-Standfuß, platzieren Sie das Windrad an der Säulennase und befestigen Sie es schließlich mit dem kleinen Kreis aus TroGlass. Drücken Sie nicht zu fest, damit sich das Windrad noch drehen kann.
Fertig ist das bewegliche Windrad aus TroCraft Eco.
![Inspiration laserschneiden bewegliches Windrad](/static_processed/f9628dfc6d0eefc21595a98ebcce5298/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-windmill-inspiration.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Weitere Ideen
- In unserer Vorlage haben wir ein "Don Quijote"-Design für das Windrad verwendet. Alternativ können Sie dieses auch mit modernen, dreiflügeligen Rotorblättern schneiden.
- Für mehr Farbenfrohheit verwenden Sie TroGlass in anderen Farben.
- Für eine bessere Stabilität, empfehlen wir den Befestigungskreis aus TroGlass festzukleben.
