Turbina eólica móvil
Los materiales de Trotec TroCraft Eco y TroGlass son ideales para modelismo. Siga las siguientes instrucciones para construir esta turbina eólica con aspas móviles usando solo unas pocas piezas pequeñas.
Turbina eólica móvil
Los materiales de Trotec TroCraft Eco y TroGlass son ideales para modelismo. Siga las siguientes instrucciones para construir esta turbina eólica con aspas móviles usando solo unas pocas piezas pequeñas.
Preparación
Material necesario
- 1 hoja de TroCraft Eco 3 mm
- 1 hoja de TroCraft Eco 1 mm
- 1/4 hoja de TroGlass Satins Negro 3mm
- Material para cubrir
Máquina usada
- Speedy 360, 80 W
- Lente de 2"
- Mesa de vacío con panel de corte en forma de panal de abejas y mesa de corte de acrílico blanco
Por cierto, usted también puede elaborar esta aplicación con cualquiera de las otras máquinas de la serie de grabadoras láser Speedy.
Sugerencia
- ¿Por qué no probar con diferentes materiales Trotec y sus colores para tener un aspecto y un acabado diferente?
Paso a paso

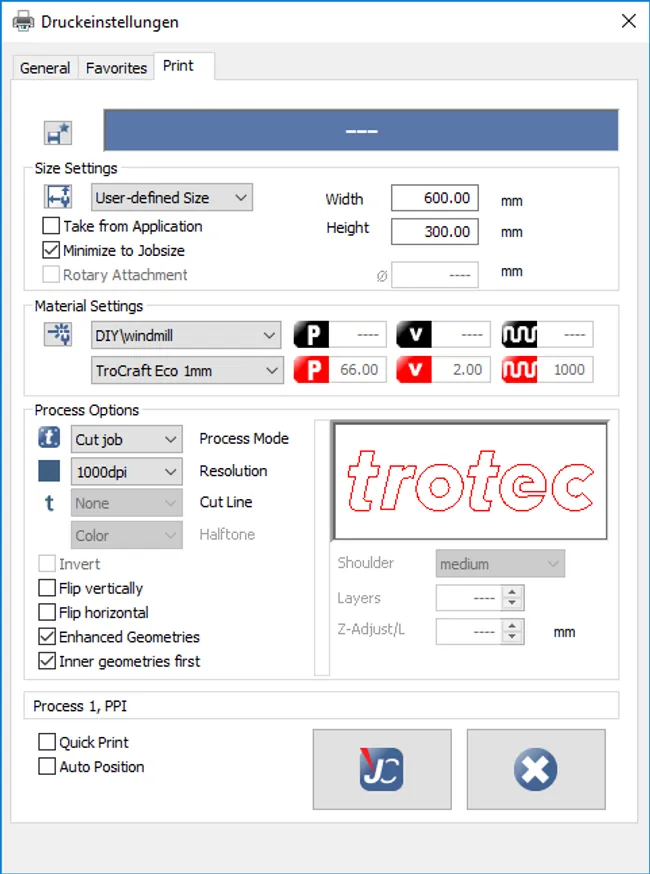

![trotec print settings trocraft 1mm](/static_processed/032a08fda6a27e30166839c349f3278a/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/trotec-print-settings-trocraft-1mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "trotec-print-settings-trocraft-1mm.PNG")
Paso 1: Diseño
Importe el gráfico y adáptelo a sus necesidades. Envíe el gráfico a la máquina láser con los siguientes ajustes de impresión:
| Modo de procesamiento | Resolución | Línea de corte |
|---|---|---|
| Trabajo con vectores | 1000dpi | ninguna |
| Medio tono | Otros |
|---|---|
| Color | Geometrías mejoradas, primero las geometrías internas |
![Laser process windmill](/static_processed/1b03dcb0b6591dcec59cdd6a83762ee9/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/diy-laser-process-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "diy-laser-process-windmill.jpg")
Paso 2: Procesamiento láser de TroCraft Eco (1mm)
Coloque la hoja de TroCraft Eco sobre el panal de abeja en su máquina y cubra el resto de la superficie de trabajo para crear un efecto de vacío más fuerte. Tenga en cuenta que los parámetros pueden variar según la máquina utilizada y la potencia de láser disponible.
| Color | Proceso | Salida de potencia % | Velocidad % | ppi/Hz |
|---|---|---|---|---|
| Rojo | Corte CO2 | 66 | 2 | 1,000 |
| Pasadas | Asistencia de aire | Offset Z | Avanzado |
|---|---|---|---|
| 1 | Activada | 0mm | - |
Sugerencia:
Para conseguir el corte limpio de calidad, cuando trabaje con TroCraft Eco use una boquilla pequeña.

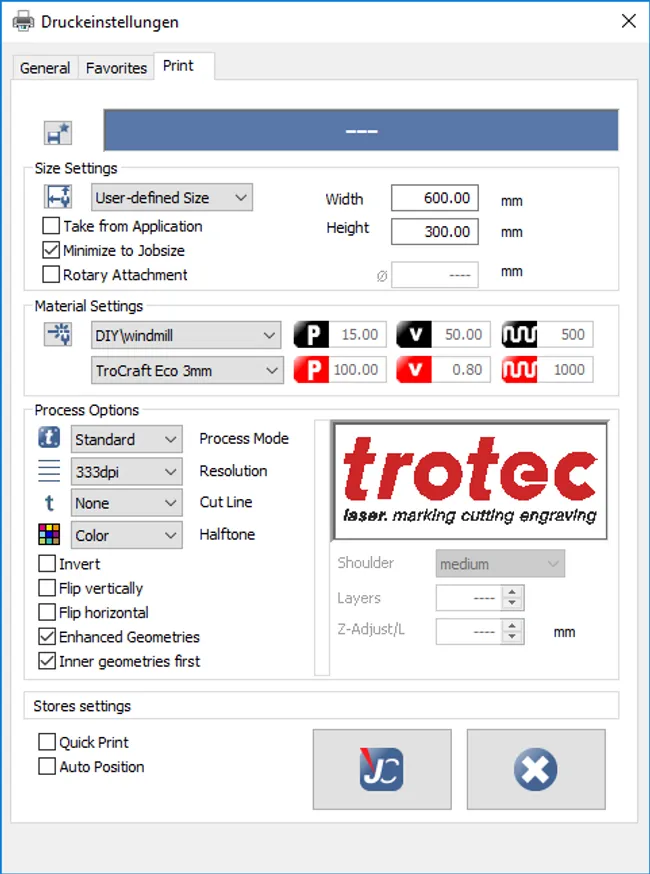

![Trotec print settings TroCraft 3mm](/static_processed/d60d1a7a9d88c2ca5a8c3ecccff15704/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/trotec-print-settings-trocraft-3mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "trotec-print-settings-trocraft-3mm.PNG")
Paso 3: Envíe la turbina eólica al láser
Envíe los gráficos para la columna de la turbina a su máquina láser con los siguientes ajustes:
| Modo de procesamiento | Resolución | Línea de corte |
|---|---|---|
| Trabajo estándar | 333dpi | Ninguna |
| Medio tono | Otros |
|---|---|
| Color | Geometrías mejoradas |
![Laser cutting trocraft for moving windmill](/static_processed/47741ee1842fadfb4e53a22511ca0bee/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-trocraft-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-cutting-trocraft-windmill.jpg")
Paso 4: Procesamiento láser de TroCraft Eco (3mm)
Coloque la hoja de TroCraft Eco de 3mm de espesor sobre el panal de abeja dentro de su láser y cubra nuevamente el resto de la superficie de trabajo. Luego, envíe el archivo al láser con los siguientes ajustes. Los parámetros láser pueden cambiar dependiendo de la máquina utilizada y de la potencia disponible de láser.
Parámetros láser: Grabado
| Color | Proceso | Potencia % | Velocidad % | ppi/Hz |
|---|---|---|---|---|
| Negro | Grabado CO2 | 15 | 50 | 500 |
| Pasadas | Asistencia de aire | Offset Z | Avanzado |
|---|---|---|---|
| 1 | Activada | 0mm | Alta Calidad |
Parámetros láser: Corte
| Color | Proceso | Potencia % | Velocidad % | ppi/Hz |
|---|---|---|---|---|
| Rojo | Corte CO2 | 100 | 0,8 | 1,000 |
| Pasadas | Asistencia de aire | Offset Z | Avanzado |
|---|---|---|---|
| 1 | Activada | 0mm | - |
![print settings troglass 3mm](/static_processed/5887f002bbcb4bc11e63f3586118a758/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/print-settings-troglass-3mm.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "print-settings-troglass-3mm.PNG")
Paso 5: Envíe la base del molino al láser
Envíe el gráfico para la base del molino hecho de TroGlass con los siguientes ajustes a su láser Trotec:
| Modo de procesamiento | Resolución | Línea de corte |
|---|---|---|
| Trabajo estándar | 500dpi | Ninguna |
| Medio tono | Otros |
|---|---|
| Color | Geometrías mejoradas, primero las geometrías internas |
![laser cutting acrylic troglass black](/static_processed/e34aa0b6c33997a2e503d207a6ddb3ce/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-acrylic-troglass-black.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-cutting-acrylic-troglass-black.jpg")
Paso 6: Procesamiento láser de TroGlass Satins Negro
Cambie el panal de abeja para su mesa de corte de acrílico blanco y coloque el material TroGlass en su láser Trotec.
Parámetros láser: Grabado
| Color | Proceso | Potencia % | Velocidad % | ppi/Hz |
|---|---|---|---|---|
| Negro | Grabado CO2 | 20 | 50 | 500 |
| Pasadas | Asistencia de aire | Offset Z | Avanzado |
|---|---|---|---|
| 1 | Activado | 0,5mm | Alta Calidad |
Parámetros láser: Rasguñado
| Color | Proceso | Potencia % | Velocidad % | ppi/Hz |
|---|---|---|---|---|
| Rojo | Corte CO2 | 50 | 0,4 | 5,000 |
| Pasadas | Asistencia de aire | Offset Z | Avanzado |
|---|---|---|---|
| 1 | Activado | 0mm | - |
Sugerencia:
Cambie y use la boquilla grande. Esta es la opción correcta para trabajar con material TroGlass.
![Assemble laser cut windmill](/static_processed/efc61b53d39307860e89fa53b0bcf53c/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/assembly-laser-cut-windmill.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "assembly-laser-cut-windmill.jpg")
Paso 7: Montaje
Prepare las 4 partes.
Primero inserte la columna de la turbina eólica en la base, cuelgue el componente de las élices en la punta y fíjelo con el pequeño círculo de TroGlass.
Debe presionarlo con fuerza pero cuidadosamente para que la turbina pueda girar.
Su molino de viento hecho de la gama de materiales Trotec está lista.
![inspiración corte láser de turbina eólica](/static_processed/f9628dfc6d0eefc21595a98ebcce5298/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/wind-mill/laser-cutting-windmill-inspiration.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Inspiración
- Como alternativa al molino de viento "Don Quijote", también puede cortar un sistema eólico moderno con élices triples.
- Use TroGlass de colores diferente si lo desea, para darle un aspecto diferente.
- Recomendamos que pegue el lazo de sujeción de TroGlass.
