Gutscheinverpackung lasergeschnitten und lasergraviert
Schritt-für-Schritt-Anleitungen
Gutscheinverpackung lasergeschnitten und lasergraviert
Schritt-für-Schritt-Anleitungen
Vorbereitung
Benötigtes Material
- 1 Bogen LaserPaper Colors dunkelblau
- 1 Bogen LaserPaper Colors gold
- 1 Bogen LaserPaper Colors schiefergrau
- Flüssigklebstoff
- Klebepunkte bzw. doppelseitiges Klebeband
Verwendete Maschine
- Speedy 300, 60 Watt
- 2" Linse
- Wabenschneidauflage
Sie können die Gutscheinverpackung natürlich auch mit allen anderen Maschinen der Speedy Lasergravierer Serie produzieren.
Info
Wir verwenden die 2" Linse, da wir großflächig gravieren und so ein homogeneres Ergebnis erzielen.
Schritt für Schritt
![](/static_processed/12349fc4a8b54857eb28f13b09b4e512/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/voucher-packaging/trotec-druckertreiber-papier-aussenhuelle.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "trotec-druckertreiber-papier-aussenhuelle.jpg")
Schritt 1: Druck- & Laservorlage importieren/erstellen
Laden Sie unsere Beispielgrafik herunter und adaptieren Sie sie je nach Bedarf. Das Camouflage Muster mit seinen drei unterschiedlichen Gravurstufen gravieren wir in einem Arbeitsgang. Wie das genau funktioniert, erklären wir Ihnen hier.
Senden Sie die Grafik für die Außenhülle mit folgenden Einstellungen an Ihr Trotec Lasergerät.
Druckereinstellungen:
| Prozessart | Auflösung | Schneidlinie |
|---|---|---|
| Relief | 500 dpi | keine |
| Rasterung | Andere |
|---|---|
| Farbe | Optimierte Geometrien, Innere Geometrien zuerst |
![engraving-paper](/static_processed/394d719598ed71409df241bf022eaa72/.JPG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/voucher-packaging/engraving-paper.JPG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "engraving-paper.JPG")

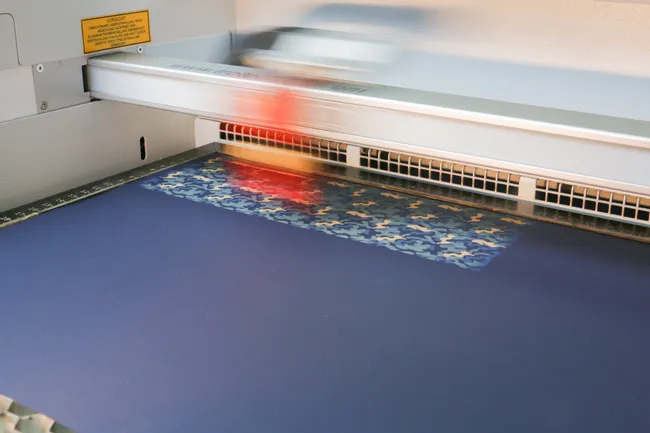

Schritt 2: Gravurprozess Außenhülle
Legen Sie das dunkelblaue LaserPaper Colors in Ihren Trotec Laser und fokussieren Sie. Nehmen Sie nun die Parametereinstellung vor. Die Parameter können je nach verwendeter Lasermaschine und vorhandener Laserleistung variieren.
Laserparameter:
| Farbe | Prozess | Leistung (%) | Geschwindigkeit (%) | ppi/Hz |
|---|---|---|---|---|
| Schwarz | Gravieren CO2 | 40 | 20 | 500 |
| Rot | Schneiden CO2 | 9 | 2 | 1000 |
| Blau | Schneiden CO2 | 18 | 2 | 1000 |
| Durchgänge | Zublasung | Z-Offset | Erweitert |
|---|---|---|---|
| 1 | EIN | 0 | Optimierte Qualität |
| 1 | EIN | 0 | - |
| 1 | EIN | 0 | - |
Tipp:
Legen Sie die restliche Bearbeitungsfläche mit handelsüblichem Papier aus, um volles Vakuum zu bekommen.
![](/static_processed/55f3ab261870e3648b8af2042cfa6b26/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/voucher-packaging/trotec-druckertreiber-paper-einlegerahmen-streifenvorhang.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "trotec-druckertreiber-paper-einlegerahmen-streifenvorhang.jpg")
Schritt 3: Grafiken Einlegerahmen & Streifenvorhang
Senden Sie nun jeweils einzeln die Grafik für den Einlegerahmen sowie den Streifenvorhang mit folgenden Einstellungen an Ihr Trotec Lasergerät.
Druckereinstellungen:
| Prozessart | Auflösung | Schneidlinie |
|---|---|---|
| Vector job | 1000 dpi | keine |
| Rasterung | Andere |
|---|---|
| Farbe | Innere Geometrien zuerst |
![laser-cut-voucher-packaging-strips](/static_processed/62fc8af8b0a1849eeef25258a2d6e604/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/voucher-packaging/laser-cut-voucher-packaging-strips.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-cut-voucher-packaging-strips.jpg")
Schritt 4: Schneideprozess Einlegerahmen & Streifenvorhang
Legen Sie zuerst das schiefergraue LaserPaper in Ihren Trotec Laser und schneiden Sie den Einlegerahmen daraus aus. Dann nehmen Sie das goldfarbige LaserPaper und schneiden den Streifenvorhang aus. Für beide Grafiken können folgende Parametereinstellungen verwendet werden.
Laserparameter:
| Farbe | Prozess | Leistung (%) | Geschwindigkeit (%) | ppi/Hz |
|---|---|---|---|---|
| blau | Schneiden CO2 | 18 | 2 | 1000 |
| Durchgänge | Zublasung | Z-Offset | Erweitert |
|---|---|---|---|
| 1 | EIN | 0 | - |
![assembly-laser-cut-voucher-packaging](/static_processed/2bfdc0b69536178f62fba35168dbc9be/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/voucher-packaging/assembly-laser-cut-voucher-packaging.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "assembly-laser-cut-voucher-packaging.jpg")
Schritt 5: Zusammenbau
Nehmen Sie den Einlegerahmen und kleben Sie ihn mittels Flüssigkleber oder Klebepunkte auf die Innenseite der Hülle, dort wo das Griffloch ist. Nehmen Sie nun den Streifenvorhang und applizieren Sie doppelseitiges Klebeband auf die Unterseite des äußeren linken Papierstreifens, sowie auf die Oberseite des äußeren rechten Papierstreifens. Legen Sie den Streifenvorhang in die Geschenkhülle ein und kleben Sie ihn fest. Beim Öffnen der Klappkarte bewegen sich nun die Streifen wie ein Vorhang über den Gutschein und sorgen so für einen zusätzlichen Eyecatcher.
![inspiration-voucher-paper](/static_processed/55076bb920def73a4fa0c3fc812a1de7/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/voucher-packaging/inspiration-voucher-paper.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Inspiration
- Egal ob Geburtstagskarten, Geschenkverpackungen oder Weihnachtskarten: Das Trotec LaserPaper Sortiment bietet eine vielfältige Farbpalette, aus der Sie immer wieder neue Produktvariationen erstellen können.
- Besonders edel wirken die LaserPaper Wood Papiere, die mit einer Echtholz-Schicht versehen sind. Damit können Sie besonders interessante Anwendungen anbieten (z.B. Umschläge für hochqualitative Broschüren)
