Packaging de voucher cortado con láser y grabado con láser

Instrucciones paso a paso

laser-cut-voucher-packaging

Packaging de voucher cortado con láser y grabado con láser

Instrucciones paso a paso

En este tutorial le mostraremos cómo crear una original cuponera usando el nuevo LaserPaper Color de Trotec.

Preparación

Material necesario
Máquina usada
  • Speedy 300, 60 watts
  • Lente de 2 pulgadas
  • Mesa en panal de abeja

Para hacer esta muestra, se puede usar cualquier máquina láser de la serie de grabadoras láser Speedy.

Información

Usamos un lente de 2 pulgadas porque produce un resultado más uniforme en los grabados de gran superficie.

Packaging de voucher

ZIP

Descargar ahora

Paso a paso

print-settings-outher-shell-voucher
Paso 1

Paso 1: Haga su diseño gráfico

Haga su propio diseño y ajústelo a sus propias. Grabamos el diseño de camuflaje en tres diferentes escalas de grises en un mismo proceso de grabado. Aquí se describe exactamente cómo funciona. Envíe el gráfico para la portada al láser usando los parámetros mencionados más abajo:

Ajustes de impresión:

Modo de procesamiento Resolución Línea de corte
Relieve 500 dpi Ninguno
Medio tono Otros
Color Geometrías mejoradas, primero las geometrías internas
engraving-paper
Paso 2

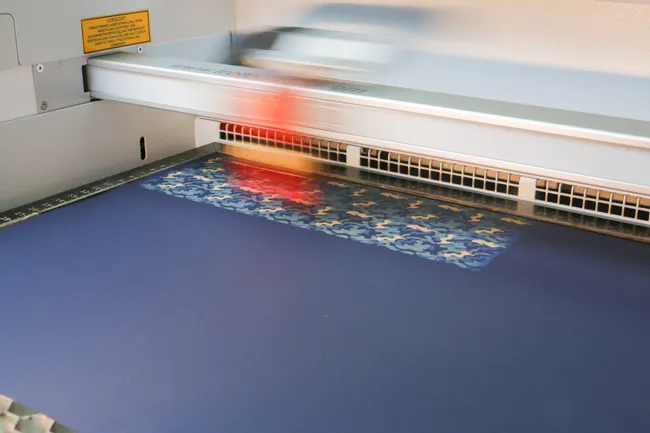

Paso 2: Proceso de grabado de la portada

Coloque el LaserPaper Color azul oscuro en su máquina láser Trotec y enfoque exactamente sobre la superficie. Haga el ajuste de los parámetros. Los parámetros pueden variar dependiendo de la máquina láser y la potencia instalada.

Parámetros láser:

Color Proceso Potencia (%) Velocidad (%) ppi/Hz
Negro Grabado CO2 40 20 500
Rojo Grabado CO2 9 2 1000
Azul Corte CO2 18 2 1000
Pasadas Aire Asistido Offset en Z Avanzado
1 Activado 0 Alta Calidad
1 Activado 0 -
1 Activado 0 -

Consejo:

Cubra el área de trabajo restante con papel estándar para lograr un efecto de vacío más eficiente.

print-settings-laser-paper
Paso 3

Paso 3: Diseño del marco interno y la "cortina de tiras"

Envíe todos los gráficos para el marco y la cortina de tiras al láser usando los siguientes parámetros:

Ajustes de impresión:

Modo de procesamiento Resolución Línea de corte
Trabajo con vectores 1000 dpi Ninguno
Medio tono Otros
Color Primero las geometrías internas
laser-cut-voucher-packaging-strips
Paso 4

Paso 4: Corte del marco interno y la "cortina de tiras"

Coloque el LaserPaper Color gris pizarra dentro de su láser Trotec y corte el marco. Luego, corte la cortina de tiras de LaserPaper dorado. Puede usar los mismos parámetros para ambos diseños.

Parámetros láser:

Color Proceso Potencia (%) Velocidad (%) ppi/Hz
Azul Corte CO2 18 2 1000
Pasadas Aire Asistido Offset en Z Avanzado
1 Activado 0 -
assembly-laser-cut-voucher-packaging
Paso 5

Paso 5: Ensamblado

Tome el marco y fíjelo en la parte interna de la portada (donde está el orificio de agarre) utilizando pegamento líquido o adhesivo de doble cara. Ahora tome la cortina de tiras y aplique cinta adhesiva de doble cara en la parte inferior de la tira que está más a la izquierda, así como en la parte superior de la tira de papel que está más a la derecha. Inserte la cortina de tiras dentro de la portada y fíjela. Si abre la tarjeta, las rayas se mueven como una cortina y son un gran atractivo a la vista.
