Grawerowanie w trybie relief

Wskazówki do trójwymiarowego grawerowania laserowego

W tym artykule pokażemy na co warto zwrócić uwagę podczas grawerowania laserem w trybie relief i jak osiągać dobre rezultaty obróbki.

Na czym polega grawerowanie w trybie relief?

Grawerowanie w trybie relief oznacza głębokie grawerowanie polegające na tworzeniu poziomów o różnych wysokościach poprzez zaznaczanie ich na szaro w programie graficznym. Urządzenia Trotec automatycznie regulują pracę lasera przy pomocy skali szarości, tworząc tym samym różne poziomy za jednym przejściem głowicy. Głębokie grawerunki przyciągają uwagę i sprawiają, że każdy przedmiot wygląda bardziej atrakcyjnie. Jest to świetne rozwiązanie w przypadku grawerowania upominków, biżuterii lub dodatków na puchary i statuetki.

Przygotowanie danych i wysłanie ich do lasera

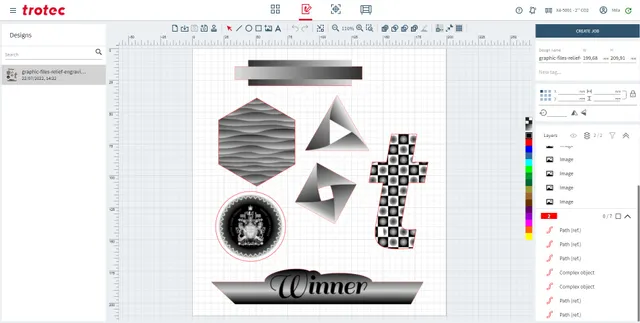

Możesz wygenerować dane przy użyciu skali szarości i gradientów, które następnie wyślesz do lasera w procesie „relief”. Możesz użyć dowolnego odcienia szarości od 0 % do 100 % czerni, dzięki czemu osiągniesz różne głębokości na grawerowanym materiale. Gradienty skali szarości tworzą płynne przejścia między różnymi poziomami.

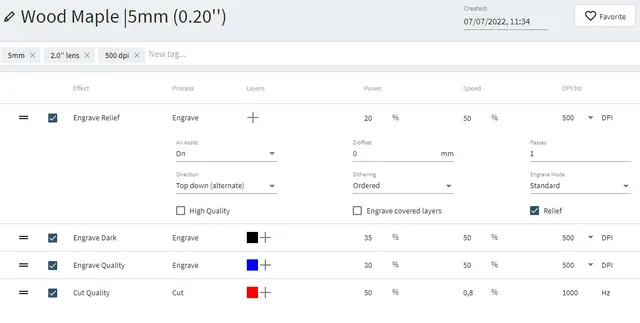

Możesz dodać nowy efekt materiałowy do grawerowania reliefowego, który może mieć własną warstwę lub dodajesz warstwę używaną w grafice, gdy tylko chcesz wykonać grawerowanie reliefowe. Zachęcamy do pobierania naszych plików i przetestowania ich!

Materiały do pobrania

Wskazówka dotycząca danych o wysokiej jakości lub grawerowania zdjęć

Jeśli chcesz wygrawerować w trybie relief plik o wysokiej jakości lub zdjęcie, należy stworzyć grafikę w programie 3D, ponieważ takie programy są w stanie stworzyć niezwykle drobne elementy z odcieni szarości. Jest to skomplikowany proces, ale na rynku funkcjonują firmy, które oferują takie usługi, np. www.gantryco.com

Jakie materiały nadają się do grawerowania w trybie relief?

Grawerowanie w trybie relief można wykonywać na materiałach, które mają taką samą strukturę swoich warstw lub które mają całkowicie jednolity kolor, a tym samym - jednolity wygląd. Najbardziej odpowiednie są:

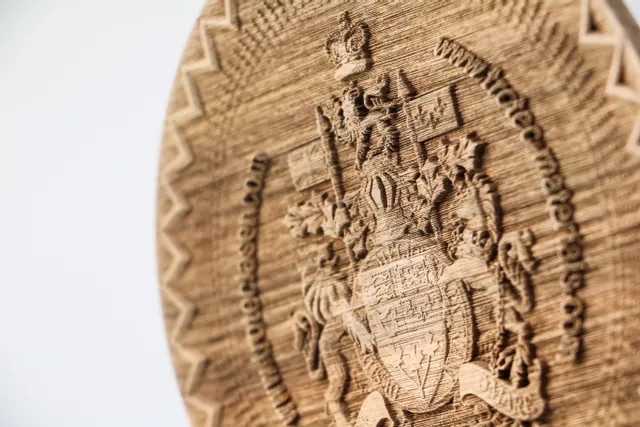

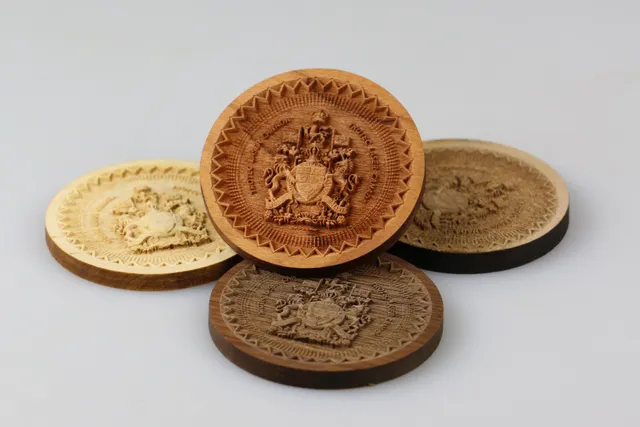

Grawerowanie drewna w trybie relief

Proces grawerowania

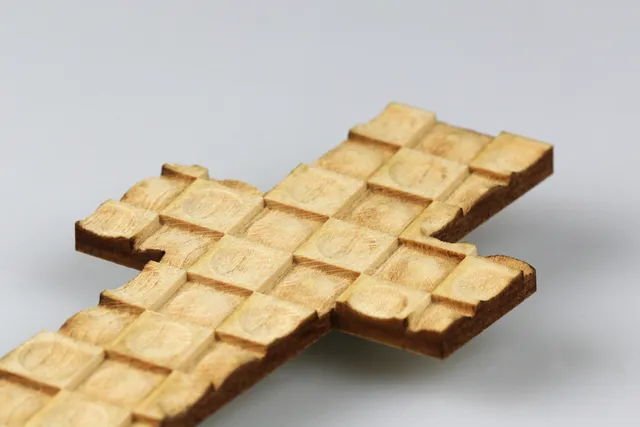

Do grawerowanie drewna w trybie relief polecamy poniższą metodę (podane szczegóły zostały użyte do lasera Speedy 360 o mocy 80 watów): Stwórz wybraną przez siebie grafikę relief w zaledwie 3-4 przejściach z dużą mocą i niską prędkością lasera (p 100%, v 30%). Na koniec, polecamy wykonanie jednego lub dwóch przejść z mniejszą mocą i dużą prędkością (p 60%, v 100%), by pozbyć się resztek pyłu. Jeśli Twoim celem jest bardzo głębokie grawerowanie, zalecamy wygrawerowanie w pierwszej kolejności konturów cięcia, a dopiero później wygrawerowanie całej reszty.

Czyszczenie

Wyczyść wygrawerowany przez siebie wzór szczoteczką do zębów, używając wody i mydła lub innego detergentu. Dokładnie wyszczotkuj powierzchnię i zeskrob pozostałości pyłu. Upewnij się, czy nie używasz zbyt dużej ilości wody i wytrzyj do sucha powierzchnię roboczą lub wysusz ją przy pomocy nadmuchu sprężonego powietrza. W przeciwnym razie drewno może zmienić swój kształt.

WSKAZÓWKA: Grawerowanie w trybie relief ze zmianą koloru

Możesz też wykorzystać grawerowanie drewna w trybie relief, by osiągnąć zmianę jego koloru. W tym celu polecamy dokładne wyczyszczenie powierzchni po zakończonej obróbce relief, zgodnie z powyższą instrukcją. W ten sposób pozbędziesz się resztek pyłu, które w przeciwnym razie mogłyby pogorszyć efekt późniejszego grawerowania. Następnie należy umieścić wyczyszczony i wysuszony przedmiot z powrotem w urządzeniu Trotec i wygrawerować je, korzystając ze standardowych wartości dla drewna litego, wybierając w panelu JobControl® kolor czarny. Dla osiągnięcia ładnie odbarwionego rezultatu grawerowania ważne jest ustawienie zintegrowanej wartość osi Z na +6 mm. Jeśli efekt jest za niski, należy zwiększyć wartość osi Z.

Grawerowanie akrylu w trybie relief

Grawerowanie akrylu w trybie relief pozwala osiągnąć elegancki efekt na statuetkach oraz w innych zastosowaniach. Podczas głębokiego grawerowania akrylu ważne jest, by pamiętać o wyłączeniu funkcji nadmuchu powietrza (Air Assist =OFF) oraz ustawieniu wartości osi Z, tak by materiał nie zrobił się mętny i nie odbarwił się na mleczny kolor.

Proces grawerowania

Poniższe dane dotyczą używania lasera Speedy 360 o mocy 80 watów: Do grawerowania użyj niskiej prędkości w połączeniu z dużą mocą (p=90 %, v=10%) i wyłącz funkcję nadmuchu powietrza. W ten sposób materiał będzie miał wystarczającą ilość czasu, by się roztopić i - w zależności od wydajności Twojego lasera - stworzyć znakomitą fakturę już przy pierwszym przejściu. Kolejne przejścia stworzą jeszcze bardziej trójwymiarowy efekt. Równie ważne jest ustawienie osi Z między +2 mm a 4 mm, by akryl pozostał przezroczysty.
