Grabado en Relieve

Un grabado en relieve significa grabado profundo con distintas alturas, las cuales son creadas mediante tonos de grises en el diseño a grabar. El láser de Trotec regula automáticamente su rendimiento interpretando la escala de grises y generando distintas alturas en una misma pasada. Los grabados en relieve son realmente llamativos y hacen que cualquier aplicación sea aún más atractiva. Son ideales para artículos de regalo, bisutería, así como para copas y trofeos.

Puede generar los datos usando escalas de grises y gradientes, los cuales son enviados al láser mediante el proceso tipo "relieve". Se pueden usar tonos de gris de 0 a 100% de negro para crear distintas alturas en el material. Los gradientes de escala de grises producen transiciones fluidas de estas distintas alturas.

Puede añadir un nuevo efecto de material para el grabado en relieve que puede tener su propia capa o añadir la capa utilizada en su gráfico en cuanto quiera hacer el grabado en relieve.  La imagen de al lado muestra ejemplos de cómo pueden verse los archivos para grabado en relieve. Siéntase libre de descargar nuestros archivos de prueba aquí.

Archivos de diseños para grabados en relieve

El grabado en relieve puede ser realizado con materiales que tengan la misma estructura de capas en todo el material o que estén totalmente impregnadas con color y, por lo tanto, tengan un aspecto uniforme. Los más indicados son:

• Madera maciza
• MDF
• Acrílicos transparentes y con color
• Delrin

Tipos de madera aptos

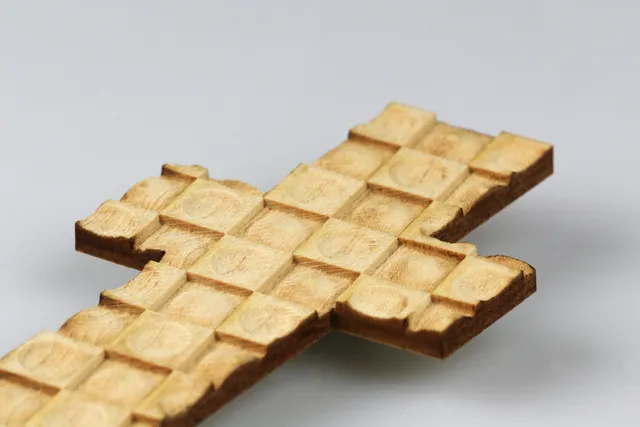

El grabado en relieve de madera regularmente garantiza resultados impresionantes. Recomendamos utilizar maderas relativamente duras como:

• Cerezo
• Arce
• Nogal
• MDF

Maderas menos indicadas

El roble es menos adecuado. Como sus anillos o vetas son de distinta densidad, los resultados del grabado en relieve tendrán un patrón poco homogéneo. El aliso tampoco se recomienda para el grabado en relieve. Es muy suave y se decolora rápidamente, con lo que resulta difícil apreciar el relieve.

Proceso de grabado

Para el grabado en relieve en madera, recomendamos el siguiente método (los detalles se basan en el uso del láser Speedy 360 con 80 watts): Grabe el diseño deseado en 3-4 pasadas con alta potencia y baja velocidad (p: 100%, v: 30%) para crear la profundidad deseada en el relieve. Finalmente, recomendamos una o dos rondas a baja potencia y alta velocidad (p: 60%, v: 100%). Esto permitirá quitar el residuo de manchas de humo.

Si quiere hacer un grabado muy profundo, le recomendamos que grabe primero el contorno de corte y deje para el segundo paso el grabado en profundidad.

Limpieza

Limpie su grabado en relieve con un cepillo de dientes, usando agua y jabón o detergente, dependiendo del material. Cepille generosamente sobre el relieve y elimine los restos de polvo frotándolos. Asegúrese de que no usa demasiada agua y seque bien la pieza, p. ej. con aire comprimido. De lo contrario, la pieza de madera podría deformarse.

SUGERENCIA: Grabar en relieve en madera con cambio de color.

También puede grabar en relieve en madera creando un cambio de color. Para ello, recomendamos que limpie la pieza a fondo después del grabado en relieve, tal y como se describe más arriba. Esto eliminará los restos de humo que, de lo contrario, estropearían el resultado de grabado deseado. Coloque la pieza limpia y seca de nuevo en el láser Trotec y grábela con los valores estándar para madera sólida "negro" en JobControl^®. El valor del offset-z integrado de +6 mm es importante para conseguir un resultado de grabado con buena decoloración. Si el efecto es demasiado tenue, aumente el valor del offset-z.

El grabado en relieve de acrílico crea un efecto elegante en trofeos y otras aplicaciones. Cuando grabe en relieve en acrílico, es importante trabajar sin Asistente de Aire (apagado) y con un valor del offset Z con el que el material no llegue a ponerse empañado o adquiera una decoloración lechosa.

Proceso de grabado

Hemos usado un láser Speedy 360 de 80 watts: Utilice una velocidad de grabado lenta y potencia alta (p: 90%, v:10%) y apague el Asistente de Aire cuando grabe. Esto le da al material suficiente tiempo para fundirse y (en función de la potencia del láser) produce una excelente textura en la primera pasada. Aplicando pasadas adicionales creará un efecto tridimensionalidad aún mayor. Es igualmente importante usar un valor del offset Z de +2 mm a +4 mm. Así se mantiene la transparencia del acrílico.

Limpieza

Limpie la pieza de acrílico terminada bajo un chorro de agua con un cepillo de dientes para eliminar el polvo que pudiera haber en las grietas.
