Incisione in rilievo

Suggerimenti per l'incisione laser tridimensionale

In questo tutorial, vi mostreremo cosa considerare quando si esegue un’incisione laser in rilievo per ottenere buoni risultati.

Che cos'è un'incisione in rilievo?

Per incisione in rilievo si intende un'incisione profonda con altezze diverse, che sono create da sfumature grigie nella grafica. Il laser di Trotec regola automaticamente la lavorazione utilizzando queste scale di grigi e incidendo spessori diversi in un solo passaggio. Le incisioni in rilievo attirano l'attenzione, rendendo più accattivante qualsiasi applicazione. Sono ideali per articoli da regalo, gioielli o come componenti aggiuntivi per coppe e trofei.

Preparazione dei dati e invio al laser

È possibile generare dati utilizzando riempimenti e gradienti in scala di grigi, i quali vengono inviati al laser tramite il tipo di processo "rilievo". È possibile selezionare qualsiasi tonalità di grigio dallo 0 al 100% di nero, per produrre altezze diverse nel materiale. I gradienti in scala di grigi creano transizioni fluide di queste diverse altezze.

È possibile aggiungere un nuovo effetto materiale per l'incisione in rilievo, che può avere un proprio livello o aggiungere il livello utilizzato nella grafica non appena si desidera eseguire l'incisione in rilievo. Sentitevi liberi di scaricare i nostri file di test qui.

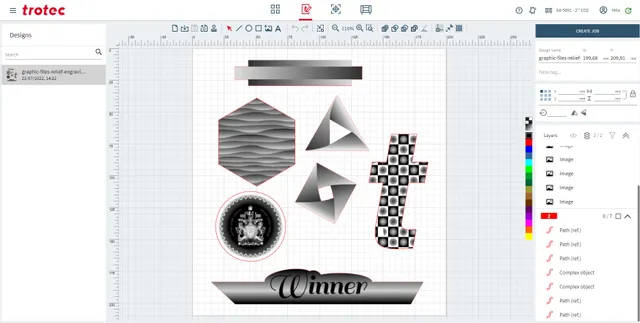

File grafici per incisione in rilievo

Suggerimento per dati di alta qualità o presentazioni fotografiche

Se avete bisogno di dati di alta qualità o rappresentazioni fotografiche per le incisioni in rilievo, dovrebbero essere create in un programma 3D, perché tali programmi generano gradazioni estremamente fini di sfumature di grigio. Questo è un processo complesso. Ci sono aziende che offrono questo tipo di creazione di dati individuali, ad esempio www.gantryco.com

Quali materiali sono più indicati per l'incisione in rilievo?

L'incisione di un rilievo può essere eseguita su materiali che hanno la stessa struttura per tutto lo strato, o sono completamente permeati di colore e quindi presentano un aspetto uniforme. I più adatti sono:

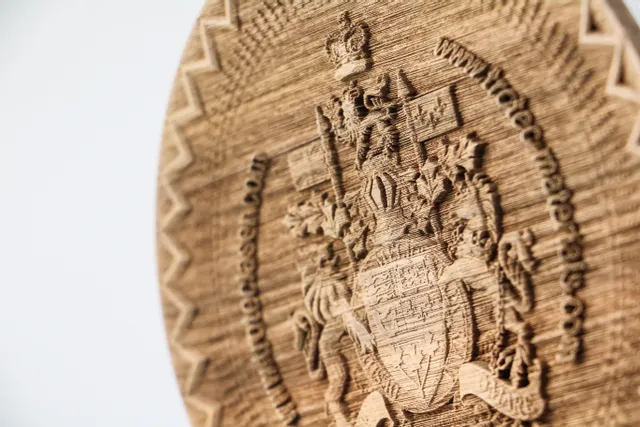

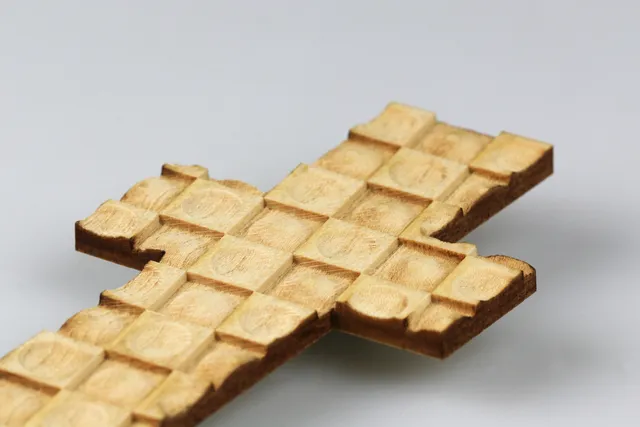

Incisione in rilievo su legno

Tipi di legno adatti

L'incisione in rilievo su legno, solitamente, produce risultati sensazionali. Vi suggeriamo di utilizzare legni relativamente duri per creare un'incisione a rilievo:

Specie meno adatte

La quercia è meno adatta: i suoi anelli annuali differiscono in densità, quindi l'incisione in rilievo si traduce in un modello di incisione disomogeneo. Anche l'ontano non è raccomandato per l'incisione a rilievo. È molto morbido e scolorisce rapidamente, rendendo poco efficace il rilievo.

Processo di incisione

Per l'incisione in rilievo su legno, si consiglia il seguente metodo (i dettagli si basano sull'uso del laser Speedy360, 80 watt): incidere la grafica desiderata in 3-4 passaggi con prestazioni elevate e bassa velocità (p 100%, v30%) per creare la profondità desiderata del rilievo. Infine, raccomandiamo un passaggio a bassa potenza e alta velocità (p 60%, v100%), per eliminare il residuo di fumo. Se si desidera ottenere un'incisione molto profonda, vi consigliamo di incidere prima il contorno di taglio ed eseguire l'incisione profonda successivamente, nel secondo passaggio.

Pulitura

Pulite il rilievo inciso a laser con uno spazzolino, usando acqua, sapone o detergente, e spazzolate il rilievo per rimuovere le tracce di polvere. Non usate troppa acqua e asciugate bene il pezzo, ad esempio usando aria compressa, per evitare che il legno perda la sua forma.

CONSIGLIO: contrasto di colore con l’incisione in rilievo su legno

Potete anche incidere in rilievo su legno per ottenere un contrasto cromatico. Per questo, si consiglia di pulire a fondo il pezzo dopo l'incisione in rilievo, come descritto sopra. Ciò rimuoverà le tracce di fumo che, altrimenti, comprometterebbero il risultato dell'incisione successiva. A questo punto, posizionate nuovamente il pezzo pulito e asciugato nel laser Trotec e incidete con i valori standard "Nero" in legno massello di JobControl^®. Con il valore dell'offset z integrato di +6mm potrete ottenere un risultato di incisione piacevolmente scolorito. Se l'effetto è troppo basso, basterà aumentare il valore dell'offset z.

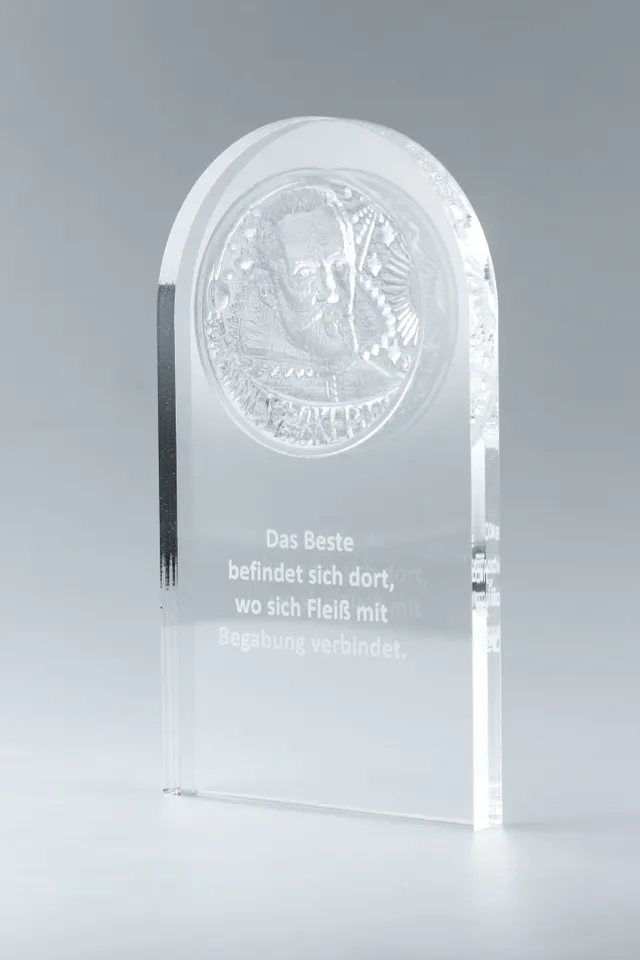

Incisione in rilievo su acrilico

L'incisione in rilievo su acrilico crea un effetto elegante su trofei o altre applicazioni. Quando si incide in rilievo su acrilico, è importante lavorare senza l’opzione Air Assist (= OFF) e con un valore di offset z, in modo che il materiale non si opacizzi.

Processo di incisione

Questi dati si basano sull'uso del laser Speedy360 da 80 watt: impostate una velocità di incisione lenta in combinazione con una potenza elevata (p = 90%, v = 10%) e spegnete l'Air Assist durante l'incisione. Ciò dà al materiale il tempo sufficiente per sciogliersi e, a seconda delle prestazioni del vostro sistema laser Trotec, produce un risultato eccellente già al primo passaggio. Con ulteriori passaggi si ottiene un effetto tridimensionale ancora più profondo. Altrettanto importante è l'uso di un valore di offset z da +2mm a +4mm: ciò preserva la trasparenza dell'acrilico.
