Reliëf graveren
Tips & tricks voor 3D lasergraveren
In dit artikel laten wij u zien waar u rekening mee dient te houden bij het lasergraveren van reliëf en hoe u hierbij de beste resultaten in slechts een aantal stappen kunt behalen.
Wat is een reliëfgravure?
Een reliëfgravure betekent een diepe gravure met verschillende hoogtes, die in de afbeelding met grijze tinten worden gecreëerd. De Trotec lasermachine regelt automatisch haar prestaties met behulp van deze grijswaarden en genereert dus verschillende hoogtes in slechts één passage. Reliëfgravures zijn een echte blikvanger en maken elke toepassing aantrekkelijker. Ook zijn ze geschikt voor de afwerking van cadeauartikelen, sieraden of als een extra afwerking van bekers en trofeeën.

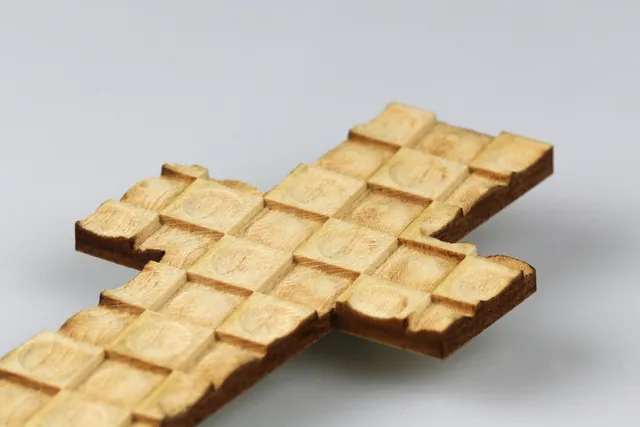

Gegevens voorbereiden en naar de lasermachine verzenden
De gegevens zijn te genereren door grijstintenvullingen en -gradiënten te gebruiken die via het procestype "reliëf" naar de laser worden verzonden. Alle grijstinten ( van 0 tot 100% zwart) kunnen worden gebruikt. De verschillende grijstinten produceren vloeiende overgangen van verschillende hoogtes in de materialen.

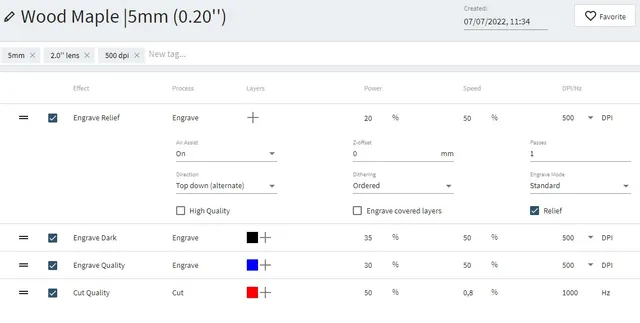

U kunt een nieuw materiaaleffect toevoegen voor de reliëfgravure, die ofwel een eigen laag kan hebben of u voegt de laag toe die in uw afbeelding wordt gebruikt zodra u de reliëfgravure wilt uitvoeren. De bovenstaande afbeeldingen laten voorbeelden zien van hoe bestanden van reliëfgravures eruit kunnen zien.
Tip voor betere kwaliteit
Mocht u een nog betere kwaliteit van fotoweergaven voor reliëfgravures nodig hebben, dienen deze in een 3D- programma worden gemaakt. Deze programma's genereren uiterst fijne gradaties. Dit is een moeilijk proces en daarom kunt u dit het beste uit handen geven aan bijvoorbeeld het bedrijf GantryCo.Welke materialen zijn geschikt voor reliëfgravure?
Het graveren van een reliëf kan namelijk worden uitgevoerd met materialen die overal dezelfde structuur hebben of die volledig doordrongen zijn van kleur en dus een uniform uiterlijk hebben. De materialen die zich hiervoor het beste lenen zijn:

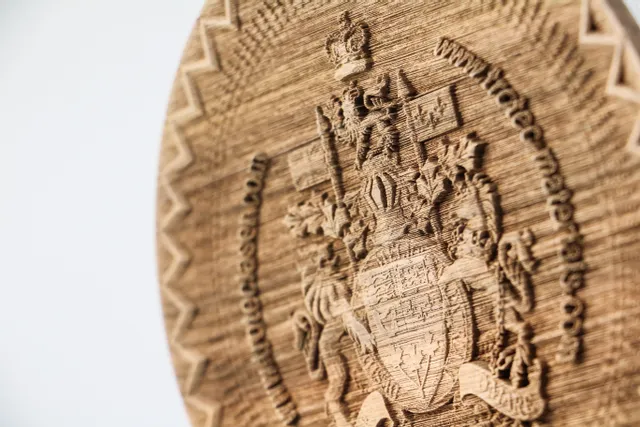

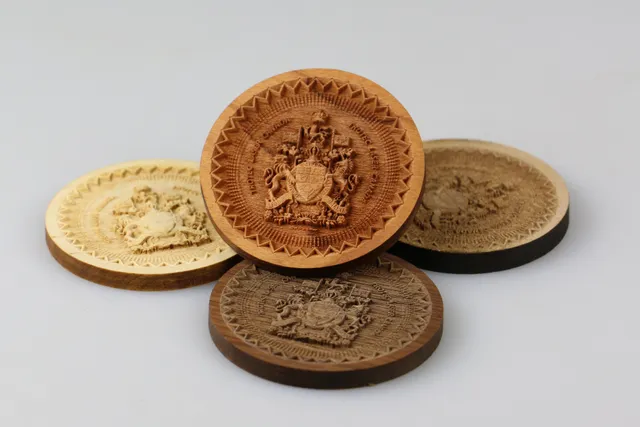

Reliëf graveren hout
Het graveerproces van hout
Voor reliëfgravure op hout raden wij u de volgende methode (gebaseerd op het gebruik van de Speedy360, 80 watt laser) aan: het graveren in drie of vier stappen met hoge prestaties en lage snelheid (p 100% en v 30%) om zo de gewenste diepte van uw reliëf te realiseren. We raden u daarnaast twee rondes aan op laag vermogen en hoge snelheid (p 60% en v 100%) om de rookresten weg te graveren. Mocht u een diepe gravure wensen, adviseren wij u eerst het graveren van een snijcontour om vervolgens slechts een diepe gravure te maken in de tweede stap.Schoonmaken van hout
Uw gegraveerde reliëf maakt u schoon door middel van een tandenborstel, met water en zeep. Borstel royaal over het reliëf en wrijf eenvoudig de sporen van poeder weg. Zorgt u er ook voor dat u niet te veel water gebruikt en droog uw werk goed ( door bijvoorbeeld perslucht) omdat anders het hout zijn vorm kan verliezen.Tip: reliëfgravure met kleurverandering
De toepassingen zijn oneinding. Zo kunt u ook een reliëfgravure maken in hout om kleurverandering te bereiken. Maar hoe doet u dat? Nadat u het werkstuk heeft gegraveerd dient u deze goed te reinigen zoals het hierboven staat vermeld. Op deze manier worden de rooksporen verwijderd die anders het latere graveerresultaat zouden schaden. Plaats vervolgens het gereinigde en gedroogde werkstuk terug in uw lasermachine en graveer met de standaardwaarden Massief Hout zwart van JobControl ®. Het is belangrijk om de z-offsetwaarde goed te hebben, dus zet u deze dan ook op +6 mm voor het behalen van een mooie verkleurd graveerresultaat. Als u het effect te laag vindt, kunt de de z-offsetwaarde verhogen.Het graveerproces van acryl
Reliëfgravure op acryl geeft een elegant effect op de werkstukken. Bij deze vorm van graveren, is het belangrijk om geen gebruik te maken van de Air Assist (UIT) en de z-offsetwaarde wel aan te zetten, zodat het materiaal niet troebel wordt of een melkwitte verkleuring krijgt.
Graveerproces
Voor reliëfgravure op acryl raden wij u de volgende methode (gebaseerd op het gebruik van de Speedy360, 80 watt laser) aan: een langzame graveersnelheid in combinatie met een hoog vermogen (p 90% en v 10%). En zet de Air Assist uit tijdens het graveren om zo het materiaal voldoende tijd te geven om te smelten. Door het materiaal die tijd te geven produceert –afhankelijk van de prestaties van uw lasermachine- een uitstekende textuur in de eerste stap. Verdere passen creëren een nog dieper driedimensionaal effect. Belangrijk is het gebruik van een z-offsetwaarde van + 2 mm tot + 4 mm voor de transparantie.
Schoonmaken
Reinig het afgewerkte acrylwerkstuk met een tandenborstel onder stromend water om stof van de scheuren te verwijderen.
Voorbeelden van reliëf graveren
Een voorbeeld van reliëf graveren in hout vindt u hier:
DIY sample ballon trofee
