JobControl® 레이저 소프트웨어의 위치보조장치
레이저 가공을 위해 공작물에 그래픽을 배치하는 가장 쉬운 방법이 무엇인지 궁금해 본 적이 있습니까? 올바른 위치 지정은 재료 낭비와 처리 시간을 절약 할 수 있기 때문에 중요합니다. JobControl® 레이저 소프트웨어는 공작물에서 그래픽의 최적 위치를 빠르고 안정적으로 결정할 수있는 몇 가지 옵션을 제공합니다.
1. 작업 미리보기 : "WYSIWYG : 당신이 보는 것은 당신이 얻는 것"

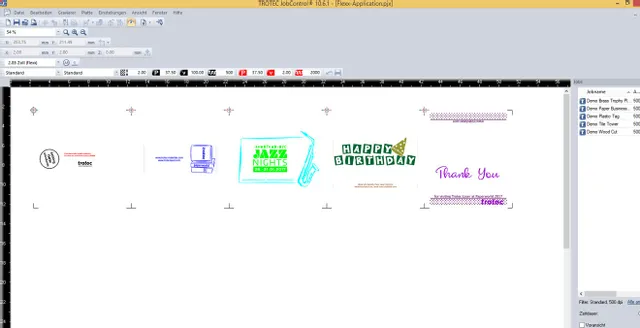

WYSIWYG가 활성화되면 작업 표면에 위치한 모든 작업이 그래픽 내용과 함께 표시됩니다. 기계의 레이저 헤드를 움직이면 소프트웨어의 십자선이 그에 따라 움직입니다. 레이저와 JobControl® 소프트웨어 간의 양방향 통신을 통해 공작물에 그래픽을 쉽게 배치 할 수 있으며 가공 전에 위치를 확인할 수 있습니다.
작업 미리보기에서 원하는 절단, 조각 및 위치 지정 선과 통과 표시가 모두 레이저로 전송되었는지 한 눈에 볼 수 있습니다. 예를 들어 재료 데이터베이스 (색상으로 표시)에서 매개 변수를 비활성화하면 "보는 것과 같은 결과"보기에 표시되지 않고 이후에 레이저로 처리되지 않습니다. 원하는 모든 요소가 레이저로 전송되었는지 확인하고 원하지 않는 절단 선이 있는지 여부를 나타내는 데 사용됩니다. 그러나 WYSIWYG 디스플레이의 전체보기에서는 레이저 처리에 대한 매개 변수로 정의한 것과 관계없이 그래픽에 사용 된 모든 색상이 표시됩니다.
![](/static_processed/37c38424d6e13224585154ab5d057998/bild1.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/Positioning_aids_in_the_JobControl_R__laser_software/Bild1.jpg","edits":{"resize":{"width":470,"fit":"cover"}},"outputFormat":{"format":"webp"}})
![](/static_processed/b3e5d302e4dfb484dfe9fe87a484f7ae/bild2.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/Positioning_aids_in_the_JobControl_R__laser_software/Bild2.jpg","edits":{"resize":{"width":470,"fit":"cover"}},"outputFormat":{"format":"webp"}})
2. 가이드를
![](/static_processed/e0afb972d7145264b6f05ebc7ea15238/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/guides-for-positioning-on-the-upper-edge.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
안내선을 사용하면 작업 표면에 작업 위치를 쉽게 지정할 수 있습니다 (0/0 위치에 있지 않은 경우). 이렇게하면 재료 낭비를 줄이고 남은 재료를보다 효율적으로 사용할 수 있습니다. 되풀이 작업에서는 효율성을 높이기 위해 상단 가장자리의 남은 조각과 정렬 할 수 있습니다. 가이드를 사용하여 작업을 작업 물의 오른쪽 또는 가운데에 정렬 할 수도 있습니다.
![](/static_processed/20160bfd2f2735e6fd6c96616b4c6461/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/guides-for-positioning-entering_coordinates.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
자신 만의 가이드를 만드는 것은 소재가 테이블에있는 경우 작업을 정확하게 배치하는 간단하고 효율적인 방법입니다. 안내선을 만들려면 마우스를 작업 표면쪽으로 움직이는 동안 각각의 작업 표면 눈금자에서 마우스 왼쪽 버튼을 누르고 계십시오. 좌표를 사용하여 가이드의 정확한 위치를 입력 할 수도 있습니다.
3. 마커
![](/static_processed/fc9f03f22e491d3ba3a0dd41e3e325e2/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/different-jobs-in-one-template-positioned-using-marker.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
마커는 작업면에 파란색 십자 표시로 표시되며 작업의 위치 지정 도구로 사용됩니다. 마커는 모든 구석과 직장의 중심에서 자석처럼 작업데이타 붙습니다.
반복 작업을 대량으로, 개별적으로 또는 템플릿으로 처리해야하는 경우 마커는 개별 요소의 위치를 결정하고 수정하는 데 도움이됩니다. 가이드의 절차와 마찬가지로 마커를 사용하여 모서리 점이나 작업 표면의 작업 중심을 고정시킬 수도 있습니다. 마커는 작업이 반복되고 그래픽의 요소가 잊어 버리고 추가되는 경우 작업 표면의 위치를 고정하는 데 특히 유용합니다. 이를위한 전제 조건은 작업 크기가 변경되지 않는다는 것입니다.
![](/static_processed/c6af7122560382cc3ecf1c3cf633bc3f/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/control-panel.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
마커는 JobControl® 소프트웨어를 사용하거나 기계의 키보드에서 직접 홈 키를 사용하여 설정할 수 있습니다. 버튼을 약 3 초 동안 눌러 레이저 헤드의 위치를 마커 및 새 (임시) 시작 위치로 정의하십시오. 이렇게하면 컴퓨터가 레이저 장비 바로 옆에 있지 않을 때 특히 시간을 절약 할 수 있습니다.
![](/static_processed/54e82665c26eb2d84c068ebaf4a13e29/.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/alignment-job-using-home-position-anchor-points.png","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
일단 새로운 시작 위치가 고정되면, JobPosition 함수는 작업이 중앙 또는 모서리에 배치되어야 하는지를 정의 할 수 있습니다. 홈 버튼을 사용하여 각 작업이 자동으로 원하는 위치에 정렬됩니다.
![entering coordinates](/static_processed/493a10d82bd8597fb0949fd6dd489edd/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/entering-coordinates.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
4. 작업위치
작업 위치 막대는 작업 화면에서 선택한 작업의 X 및 Y 위치에 대한 정보를 제공합니다. 원하는 좌표의 수동 입력을 통해 정확한 작업 위치가 가능합니다.
가져 오기 선택에 따라 좌표가 작업의 왼쪽 위 모퉁이 또는 가운데에 표시됩니다.
![](/static_processed/69ac5ba5d401885876e24ed1d7f14928/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/save-work-surface.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
5. 반복되는 일자리가 있습니까? 접시 저장
작업, 매개 변수, 표시 자 및 안내선을 포함한 전체 판을 pjx 파일로 저장하십시오. 한 번만 클릭하면 작업을 열 수 있으며 모든 설정이 자동으로로드됩니다. 이렇게하면 시간을 절약 할 수있을뿐 아니라 익숙하지 않은 운영자라도 응용 프로그램 오류를 최소화 할 수 있습니다.
