Planning hebdomadaire en ardoise
Vous souhaitez voir tous les évènements et tâches sur votre calendrier hebdomadaire en un coup d’œil ? Notre planning en ardoise constitue la solution idéale.
Préparation
Matériel requis
- 1 feuille d’ardoise env. 38 x 13 cm
- 1 feuille bois de chêne massif 600 x 300 mm
- 1/4 feuille TroLase ADA Signage noir, 1 mm avec ruban adhésif double face
- 1 ensemble (4 pièces) d'entretoises R20-156-FK
- Craies
Machine utilisée
- Speedy 100
- 40 watts
- Lentille 2"
- Plateau en nid d'abeille pour la découpe laser de bois
Pour cet échantillon, vous pouvez uniquement utiliser une machine laser de la série de graveurs laser Speedy.
Important
Utilisez du ruban adhésif extra fort pour le TroLase ADA Signage, afin que le tableau en ardoise soit fixé de manière sûre.
Étape par étape
![slate-laser-engraving](/static_processed/086d969c4261756d1a9e7d3835b2a577/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/slate-planner/slate-laser-engraving.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "slate-laser-engraving.jpg")
Étape 1 : Tableau en ardoise
Créez votre propre design de planning hebdomadaire ou importez notre modèle. Adaptez le graphique à la taille du tableau en ardoise si nécessaire.
Envoyez ensuite la tâche au laser en utilisant les paramètres ci-après.
Paramètres d'impression :
| Mode de traitement | Résolution | Ligne de découpe |
|---|---|---|
| Standard | 500 dpi | aucun |
| Demi-ton | Autres |
|---|---|
| Couleur | - |
![laser-engraving-stone](/static_processed/937b63551b79ca213b74c678c0c351c9/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/slate-planner/laser-engraving-stone.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-engraving-stone.jpg")
Étape 2 : Traiter l’ardoise au laser
Effectuez les réglages de paramètre du matériau. Les paramètres peuvent varier en fonction du type de machine laser et de la puissance laser disponible.
Astuce :
Testez les paramètres à l’arrière du tableau en ardoise.
Paramètres laser
| Couleur | Traitement | Puissance (%) | Vitesse (%) | ppi/Hz |
|---|---|---|---|---|
| Gravure : noir | Graver CO2 | 60 | 100 | 500 |
| Grattage : rouge | Découpe CO2 | 20 | 2 | 1000 |
| Passages | Assistance d’air | Offset Z | Avancé |
|---|---|---|---|
| 1 | on | - | Qualité optimisée |
| 1 | on | +6 mm | - |
![laser-solid-wood](/static_processed/2c78efc71a4ad5d20555677e6ed39b26/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/slate-planner/laser-solid-wood.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-solid-wood.jpg")
Étape 3 : Stockage
Créez votre propre design ou importez notre modèle. Si nécessaire, adaptez le graphique à la taille des feuilles en ardoise.
Envoyez la tâche au laser en utilisant les paramètres du pilote d'imprimante ci-après.
Paramètres d'impression :
| Mode de traitement | Résolution | Ligne de découpe |
|---|---|---|
| Standard | 500 dpi | aucun |
| Demi-ton | Autres |
|---|---|
| Couleur | Géométries optimisées, géométries intérieures d'abord |
Astuce :
Avant de couper, mesurez l'épaisseur du bois et adaptez le trait de découpe si nécessaire. Assurez-vous également que les sous-verres en ardoise conviennent au rangement.
![solid-wood-laser-cutting](/static_processed/d96ae5ce3dd52cf7a2abceefe57f1d0e/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/slate-planner/solid-wood-laser-cutting.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "solid-wood-laser-cutting.jpg")

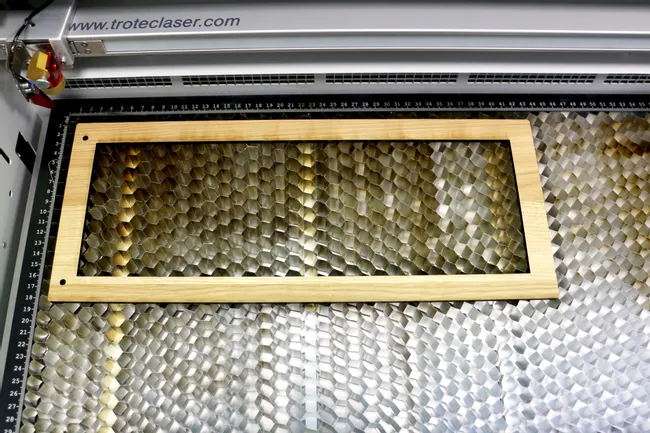

Étape 4 : Traiter le cadre en bois au laser
Déterminez et entrez les réglages de paramètre du matériau. Les paramètres peuvent varier en fonction du type de machine laser et de la puissance laser disponible.
Paramètres de découpe laser
| Couleur | Traitement | Puissance (%) | Vitesse (%) | ppi/Hz |
|---|---|---|---|---|
| rouge | Découpe CO2 | 95 | 0,3 | 1000 |
| Passages | Assistance d’air | Offset Z | Avancé |
|---|---|---|---|
| 1 | on | - | - |
Info :
Nous avons utilisé les paramètres standards dans JobControl pour le bois de chêne massif.
![laser-back-slate-planner](/static_processed/4de9c8e19e596275e250e3f6bdf0251f/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/slate-planner/laser-back-slate-planner.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-back-slate-planner.jpg")

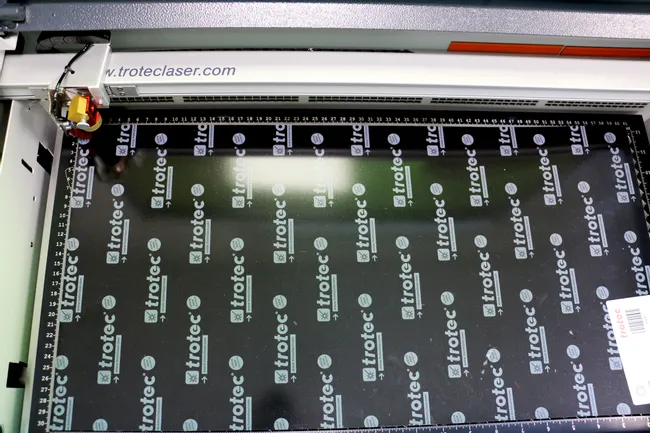

Étape 5 : Arrière
Créez votre propre design ou importez notre modèle.
Envoyez la tâche au laser en utilisant les paramètres du pilote d'imprimante ci-après.
Paramètres d'impression :
| Mode de traitement | Résolution | Ligne de découpe |
|---|---|---|
| Standard | 500 dpi | aucun |
| Demi-ton | Autres |
|---|---|
| Couleur | Géométries optimisées, géométries intérieures d'abord |
![laser-material-trolase-laser-cutting](/static_processed/9a9cbfc434817f0c3982561fa47398ec/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/slate-planner/laser-material-trolase-laser-cutting.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-material-trolase-laser-cutting.jpg")

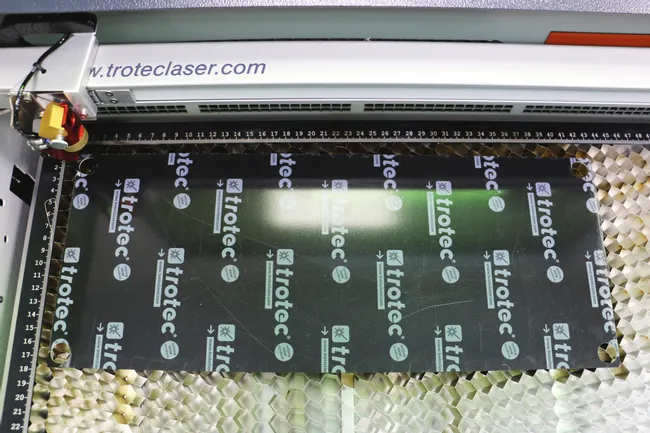

Étape 6 : Traiter l’arrière au laser
Déterminez et entrez les réglages de paramètre du matériau. Les paramètres peuvent varier en fonction du type de machine laser et de la puissance laser disponible.
Paramètres laser
| Couleur | Traitement | Puissance (%) | Vitesse (%) | ppi/Hz |
|---|---|---|---|---|
| rouge | Découpe CO2 | 90 | 2 | 1000 |
| Passages | Assistance d’air | Offset Z | Avancé |
|---|---|---|---|
| 1 | on | - | - |
Info :
Nous avons utilisé les paramètres standard dans JobControl pour le TroLase ADA Signage, optimisés pour la qualité.
![assemble-diy-slate-planner](/static_processed/7d8270c1b524b5a311789071cba007a9/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/slate-planner/assemble-diy-slate-planner.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "assemble-diy-slate-planner.jpg")

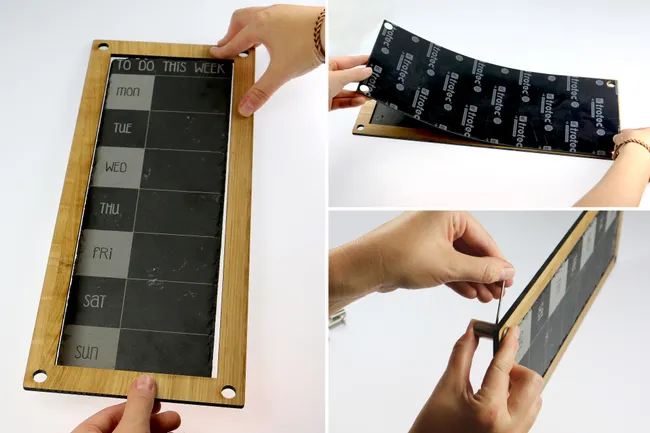

Étape 7 : Assemblage
Placez le panneau en ardoise à l’intérieur du cadre en bois. Cette étape est importante car le cadre en bois doit s’adapter à la taille de l’ardoise. Cela évite que le bois se torde ultérieurement.
Collez ensuite l’arrière du TroLase ADA Signage à l’ardoise et au bois. Ce processus n’a pas besoin d’être extrêmement précis. Notre concept laisse suffisamment de « marge de manœuvre » pour positionner la plaque arrière.
Enfin, positionnez les supports d’affichage et le planning hebdomadaire est terminé.
![laser-engraving-slate-sheets](/static_processed/e59035442c1f621963da19969f658b32/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/slate-planner/laser-engraving-slate-sheets.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Inspirations
Personnalisez le planning hebdomadaire pour vos clients. Utilisez des dimensions, formes et visuels différents.
Si vous le souhaitez, vous pouvez utiliser un cordon pour fixer le planning au mur au lieu des dispositifs de montage pour l’affichage. Dans ce cas, laissez les deux trous en bas du cadre.
