Ekran Projekt
Dowiedz się, jak korzystać z ekranu projektowania w Ruby®
Ekran Projekt
Jego celem jest stworzenie własnego projektu dla zadania laserowego – można wybierać spośród wielu narzędzi paska narzędzi.
![](/static_processed/5353a316c5ff133a3033145966b61558/design-screen-neu.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-neu.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Ten ekran ma 3 główne obszary:
- Lista projektów
- Pasek narzędzi
- Prawy panel
Wskazówka: Naciśnij „?”, aby uzyskać dostęp do skrótów. Mogą być naprawdę przydatne!
Lista projektów
![](/static_processed/85276eda5ca71bb9015f7bf679c9af85/design-screen-list-neu.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-list-neu.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
 |
Wyszukiwanie projektu |
 |
Usuń projekt |
Pasek narzędzi
![](/static_processed/f31f8bce3c7a27e21a1443e4f48cb6a1/design-screen-toolbar.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-toolbar.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
 |
Dodaj nowy projekt |
 |
Importowanie projektu |
 |
Zapisz swój projekt |
 |
Zapisz jako nowy projekt |
 |
Zaznacz obiekty |
 |
Narysuj linię |
 |
Narysuj elipsę |
 |
Aby narysować prostokąt |
 |
Dodaj obraz |
 |
Dodaj tekst |
 |
Cofnij / ponów ostatni krok |
 |
Dopasowanie do projektu z opcją marginesu |
 |
Powiększanie i pomniejszanie. Kliknij wartości procentowe, aby zresetować powiększenie. |
 |
Powiększenie zaznaczenia |
 |
Wybierz obiekt i naciśnij „C”, aby go przyciąć. Teraz wybierz drugi obiekt i połącz go, klikając ikonę. |
|
Wybierz obiekt i naciśnij „C”, aby go przyciąć. Teraz wybierz drugi obiekt i połącz go, klikając ikonę. |
 |
Wybierz obiekt i naciśnij „C”, aby go przyciąć. Teraz wybierz drugi obiekt i utwórz przecięcie, klikając ikonę. |
 |
Wybierz obiekt i naciśnij „C”, aby go przyciąć. Teraz wybierz drugi obiekt, aby go wyciąć, klikając ikonę. |
 |
Wybierz obiekt i naciśnij „C”, aby go przyciąć. Teraz wybierz drugi obiekt i utwórz wykluczenie, klikając ikonę. |
 |
Włączanie i wyłączanie przyciągania obiektów |
 |
Włącza i wyłącza skalę konturu. Po włączeniu szerokość linii skaluje się wraz z obiektem |
Prawy panel
![](/static_processed/d1757e0712e82d892abd789f6e94d045/design-screen-right-panel.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-right-panel.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Atrybuty
![](/static_processed/2e73b5e1230672510f1394b33d7847a6/design-screen-design-attributes.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-design-attributes.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
 |
Kliknij, aby utworzyć zadanie z bieżącego projektu. |
 |
Nazwa Twojego projektu |
 |
Szerokość i wysokość obszaru projektu |
 |
Dodawanie tagów i zarządzanie nimi |
 |
Punkt zakotwiczenia i współrzędne wybranego obiektu |
 |
Szerokość i wysokość wybranych obiektów z proporcjonalną blokadą |
 |
Obracanie wybranego obiektu |
 |
Wypełnienie obiektu i dostosowanie grubości linii |
 |
Odbicie lustrzane wybranego obiektu w poziomie lub w pionie |
 |
Opcje czcionki: Pogrubienie, kursywa, kerning (*nie obsługiwane przez wszystkie czcionki), ligatura (*nie obsługiwane przez wszystkie czcionki), wybór czcionki |
Lista obiektów
 |
Pokaż tylko aktualnie widoczne obiekty |
 |
Przełączanie między widokiem warstwy i obiektu |
 |
Pokaż/ukryj warstwy |
 |
Komunikat o błędzie obiektu |
Opcje wyświetlania listy obiektów
 |
 |
| Obiekty wymienione według warstw | Obiekty wymienione według kolejności |

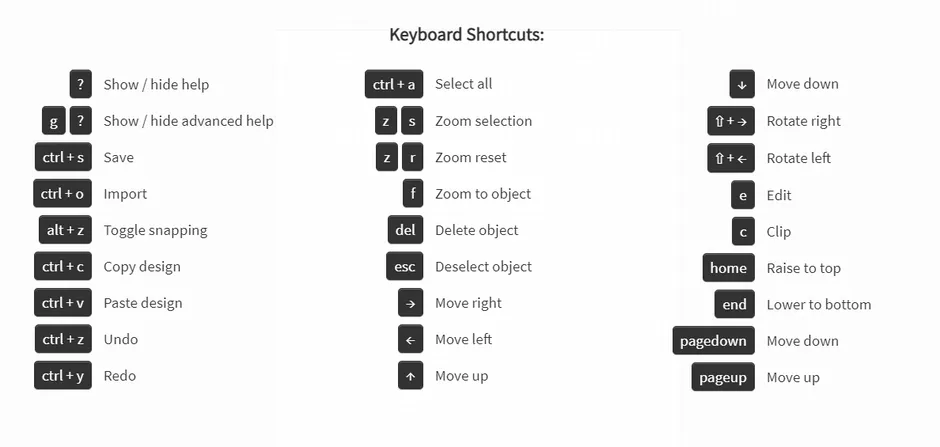

Przyciski skrótów
![](/static_processed/3bcc04d5fa0ccb2bf8a9e648174f2bc2/design-screen-shortcuts.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/ruby-help/guide/design-screen-shortcuts.png","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Zaktualizowano 9 grudnia 2021 r.
