Safetycone

Cône de protection laser pour les lasers d’intégration

Solution de sécurité idéale pour les marqueurs laser intégrés

Les lasers d’intégration se voient généralement attribuer la classe laser 4. Cela signifie que des mesures de protection étendues comme des boîtiers, etc. doivent être prises en compte lors de leur intégration dans les lignes de production. Trotec a développé le cône de protection laser Safetycone pour réduire la charge et les coûts pour les intégrateurs, constructeurs de machines et entreprises de production tout en assurant une sécurité maximale. Le Safetyconebreveté permet un fonctionnement du laser dans la classe 1 et ainsi le plus haut niveau de sécurité possible dans votre environnement de production.

Signification des classes laser<br/> Les machines laser sont divisées en classes de sécurité reconnues à l'échelle internationale sur la base de leur puissance et du risque associé de blessures pour les yeux et la peau : La classe 1 offre le plus haut niveau de sécurité. Les appareils de classe 4 peuvent émettre des radiations laser. Plus concrètement, cela signifie :

Classe du laser

Évaluation du risque / signification

Système Trotec

1

Les radiations laser accessibles de cette classe sont sans danger, même en cas d’exposition prolongée, ou le laser est enfermé dans un boîtier résistant aux radiations.  InMarker avec Safetycone VIN Marker avec Safetycone

2

Cette classe comprend les lasers visibles (p. ex. pointeurs laser inférieurs à une puissance de 1 mW) qui ne sont sécurisés pour les yeux que pour les brèves expositions de moins de 0,25 secondes.

InMarker avec laser pilote et Safetycone

Série SpeedMarker

Série Speedy

3

Dans tous les cas, les radiations laser accessibles sont dangereuses pour les yeux. Portez une attention particulière aux réflexions (par exemple surfaces du matériau réfléchissantes).

---

4

Cette classe peut entraîner des dommages aux yeux et à la peau ou provoquer des incendies dans la zone de danger du laser. Avec cette classe laser, l’utilisateur est tenu de se conformer scrupuleusement aux réglementations de sécurité ! Laser d’intégration sans Safetycone

Comment fonctionne le Safetycone<br/> Le Safetycone forme un boîtier de sécurité pour les lasers d’intégration de la série InMarker. Plusieurs capteurs contrôlent le positionnement correct. Pour actionner les capteurs, la pièce doit appuyer sur le cachet de pièce du Safetycone. Dès que la position de marquage (vérifiée et débloquée) est atteinte, le traitement laser peut commencer. Dans le boîtier de sécurité laser, le contrôleur de sécurité vérifie la position correcte du Safetycone. En cas de perte d’un signal du capteur, le verrouillage est immédiatement interrompu.

Télécharger les instructions d’installation

Propriétés du Safetycone


La sécurité sans boîtier de protection

Avec une protection assurée par différents capteurs, le Safetycone isole le faisceau laser pendant le marquage ou le processus de gravure sur votre composant.

Nécessite peu d’espace

Avec une taille extrêmement compacte, le Safetycone assure un marquage sûr des produits et composants, même dans les zones confinées et réduites.

Intégration simple

Le design modulaire du Safetycone lui permet d’être facilement monté sur la série de lasers d’intégration InMarker. Il s’intègre ainsi idéalement dans les lignes de production neuves ou existantes en tant que système complet.

Surfaces droites et incurvées

La zone de marquage avec le Safetycone est soit de 50 x 40 mm, soit de 90 x 70 mm (InMarker), soit de 120 x 20 mm (marqueur VIN) ou peut être adaptée à vos exigences personnelles. Les versions standards sont conçues pour les surfaces planes. Il est possible de personnaliser le Safetycone si la surface est incurvée ou coudée.

Efficace en termes de coûts et peu encombrant

Le Safetycone est plus efficace et prend moins d’espace qu’un boîtier de protection laser, tout en respectant toutes les exigences de sécurité pour les employés.

Options (Safetycone VIN)

Pour nettoyer facilement le Safetycone et le laser et ôter la poussière qui a été produite (p. ex. lors d’une gravure profonde), une station de nettoyage optionnelle est disponible.

Souhaitez-vous en savoir plus sur nos solutions laser avec Safetycone ? Nous sommes ravis de vous conseiller !

Contactez-nous

InMarker avec Safetycone

Marqueur VIN avec Safetycone

Caractéristiques techniques

Modèle Marqueur VIN InMarker
Classe du laser préparé à partir du Safetycone de classe laser 1 possible avec Safetycone et laser pilote de classe 2, possible avec Safetycone sans pilote laser de classe 1 et Safetycone de classe laser 4
Zone de marquage avec Safetycone
uniquement possible avec une distance focale de 160 ou 163 mm.
Zone de marquage X x Y : 120 x 20 mm
zone supérieure : 150 x 50 mm
Variante S - zone de marquage X x Y : 50 x 40 mm/zone supérieure : 80 x 70 mm
Variante L - zone de marquage X x Y : 90 x 70 mm/zone supérieure : 120 x 100 mm
Variantes alternatives : Personnalisée
Safetycone Interfaces et alimentation électrique intégrée
Poids Safetycone 4,9 kg Variante S : 2,8 kg, variante L : 3 kg

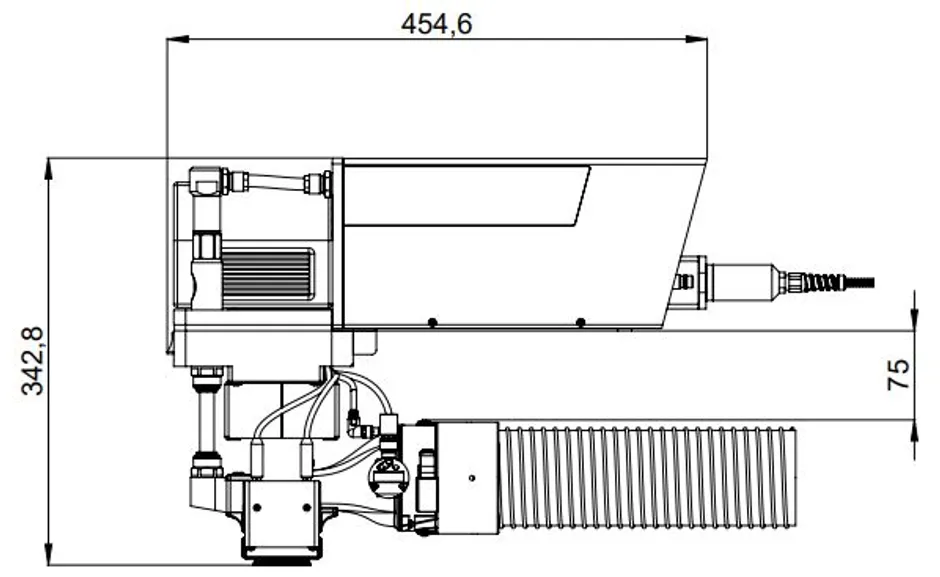

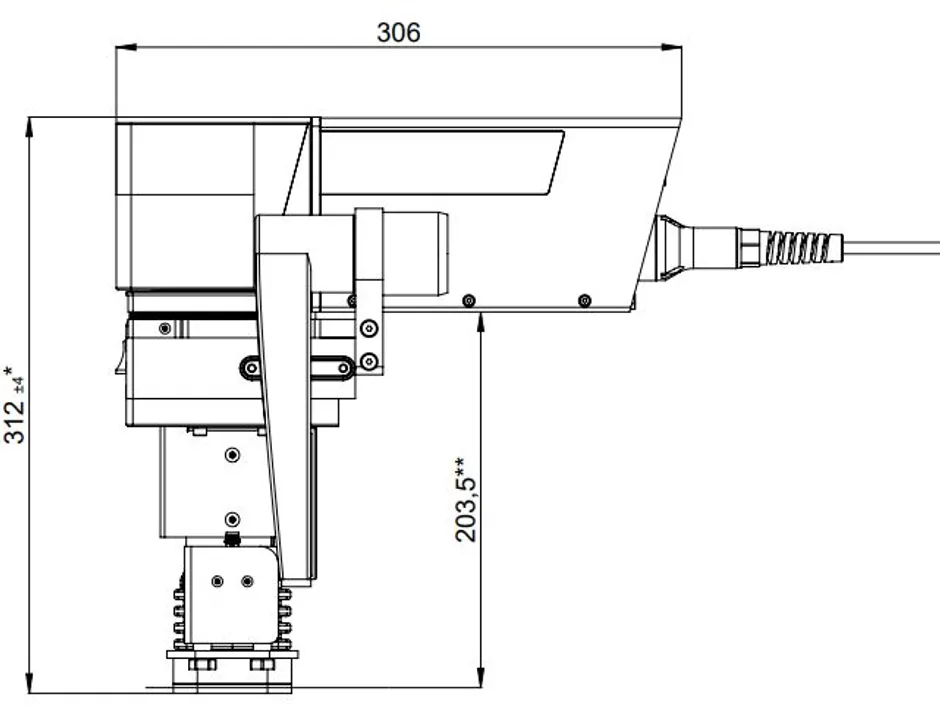

Dimensions Safetycone 205 x 220 x 230 mm 209 x 183,5 x 269,5 mm

Conviennent pour :

https://www.troteclaser.com/static/images/Laser_Machines/inmarker/inmarker-marking.JPG

InMarker

Laser à fibre et MOPA pour le marquage du métal et de plastiques<br/> Les graveurs laser industriels performants assurent un marquage précis avec de courtes durées de cycles, le tout intégré à votre ligne de production, cellule robotisée ou installation de production.

En savoir plus sur l’InMarker
Télécharger la brochure InMarker

https://www.troteclaser.com/static/images/Laser_Machines/inmarker/vinmarker/vinmarker-header.jpg

Marqueur VIN

Laser à fibre pour les gravures profondes pour marquage VIN et PIN en ligne rapide<br/> Ces lasers d’intégration puissants représentent la solution idéale pour l’industrie automobile. Codéveloppé, testé et utilisé par des constructeurs automobiles de renom.

En savoir plus sur le marqueur VIN

Applications et domaines d’utilisation

Le Safetycone peut être facilement intégré à la série de marqueurs laser InMarker sans nécessiter de modifications coûteuses sur votre ligne de production. Cette solution ne nécessite pas beaucoup d’espace et permet de se passer d’un coûteux boîtier . Tout marquage industriel (DPM/PIN/VIN) peut être directement mis en oeuvre dans la ligne dans des temps de cycle courts sans besoin de fixer le matériau.

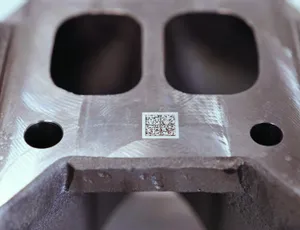

Marquage laser dans l'industrie automobile

Marquage laser dans l'industrie automobile

Marquage laser de composants en métal ou plastique
En savoir plus

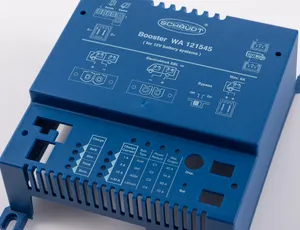

Marquage laser de composants électroniques

Marquage laser de composants électroniques

Marquage de composants et éléments électroniques.
En savoir plus

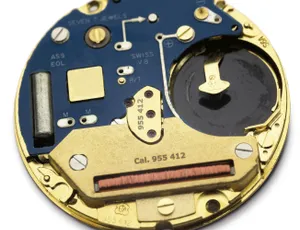

Fabrication de montres

Fabrication de montres

Haute qualité et gravure laser durable de mécanismes, lunettes, couronnes, boîtier.
En savoir plus

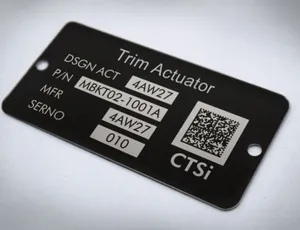

Gravure laser de plaques signalétiques

Gravure laser de plaques signalétiques

Marquage laser permanent et peu coûteux de données dynamiques sur des plaques signalétiques.
En savoir plus

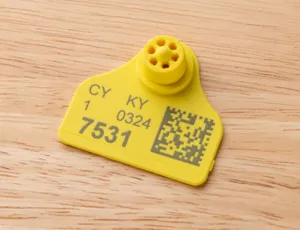

Traçabilité

Traçabilité

Marquage laser permanent, sans contact et direct pour la production numérique et la fabrication. Avec des coûts 10 fois moins élevés.
En savoir plus

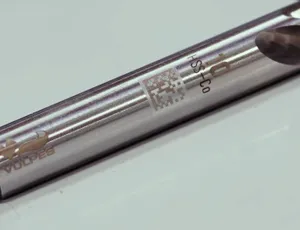

Marquage laser d’outils d’usinage
