Safetycone
Patentierter Laserschutztrichter für Integrationslaser zur Erreichung der Laserklasse 1
Ideal safety solution for integrable laser markers
Integrationslaser sind generell der Laserklasse 4 zuzuordnen. Das bedeutet es müssen umfangreiche Schutzmaßnahmen wie Umhausungen, etc. bei der Integration in Produktionslinien berücksichtigt werden. Um Aufwand und Kosten für Integratoren, Maschinenbauer sowie Produktionsbetriebe zu reduzieren und gleichzeitig absolute Sicherheit zu gewährleisten hat Trotec den Laserschutztrichter Safetycone entwickelt. Der patentierte Safetycone ermöglicht Ihnen den Laserbetrieb in der Laserklasse 1 und damit höchstmögliche Sicherheit in Ihrer Produktionsumgebung.
Bedeutung der Laserklassen
Laser werden aufgrund ihrer Leistung und dem damit verbundenen Verletzungsrisiko für Augen und Haut in international geltende Sicherheitsklassen eingeteilt: Klasse 1 bietet die höchste Sicherheit. Bei Geräten der Klasse 4 kann Laserstrahlung austreten. Im Detail bedeutet das:
| Laserklasse | Gefahrenbeurteilung / Bedeutung | Trotec Systeme |
| 1 | Die zugängliche Laserstrahlung dieser Klasse ist ungefährlich - auch bei länger andauernder Bestrahlung oder der Laser ist strahlendicht eingehaust. | |
| 2 | Diese umfassen sichtbare Laser (z.B. Laserpointer unter 1mW Leistung), die nur bei kurzzeitiger Bestrahlung unter 0,25 Sekunden augensicher sind. | InMarker mit Pilotlaser und Safetycone SpeedMarker Serie Speedy Serie |
| 3 | Die zugängliche Laserstrahlung ist jedenfalls gefährlich für das Auge. Achten Sie hier besonders auch auf Reflexionen (z.B. durch spiegelnde Werkstoffoberflächen). | --- |
| 4 | Hier können innerhalb des Gefahrenbereichs des Lasers Schäden an Augen und Haut verursacht oder Brände ausgelöst werden. Bei dieser Laserklasse ist der Anwender verpflichtet, Schutzvorschriften genau einzuhalten! | Integrationslaser ohne Safetycone |
Eigenschaften des Safetycone
Sicherheit ohne Schutzumhausung
Wenig Platzbedarf
Einfache Integration
Gerade und gewölbte Oberflächen
Kostengünstig und platzsparend
Optionen (VIN Safetycone)
![](/static_processed/39b137145fe3b080cdb057970b3d2919/contact-ferdinand.jpg?{"image":"https://backend.troteclaser.com/static/images/contact/contact-ferdinand.jpg","edits":{"resize":{"width":194,"height":194,"fit":"cover"}},"outputFormat":{"format":"webp"}})

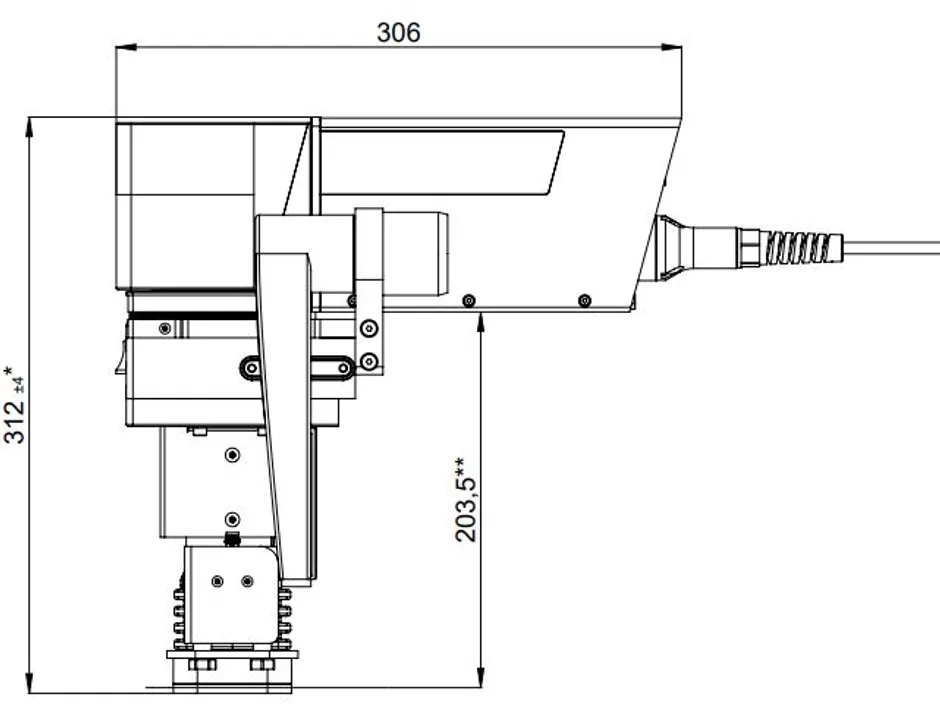

InMarker mit Safetycone
![](/static_processed/0059651e8a942f4681f4ef07bf9c3371/inmarker-dimensions-with-safetycone.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/inmarker-dimensions-with-safetycone.JPG","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})

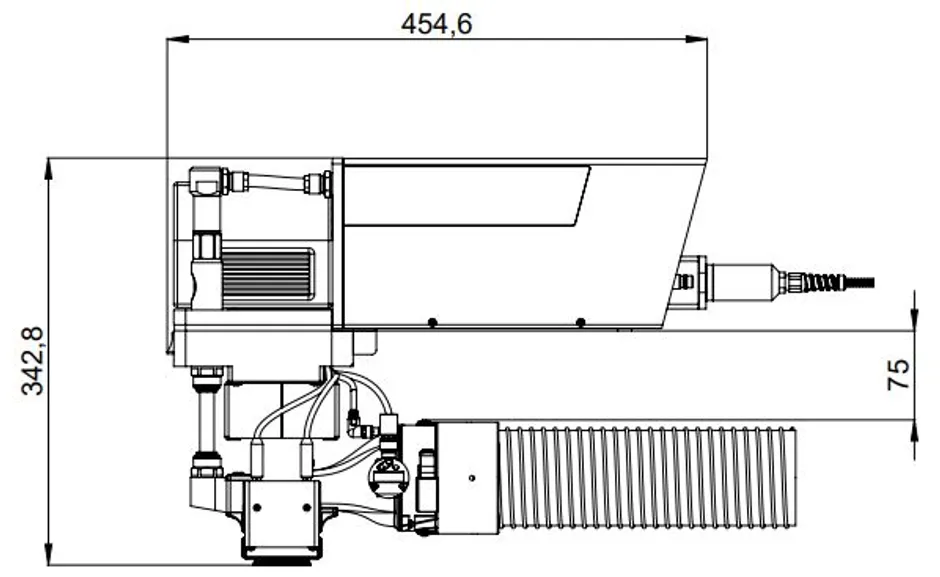

VIN Marker mit Safetycone
![](/static_processed/9f289678f9fe73f24c7fb8cca24ebdfa/vinmarker-size-2.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/vinmarker/vinmarker-size-2.JPG","edits":{"resize":{"width":940,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Technische Daten
| Modell | VIN Marker | InMarker |
| Laserklasse | mit Safetycone Laserklasse 1 vorbereitet | mit Safetycone und Pilotlaser Laserklasse 2 möglich, mit Safetycone ohne Pilotlaser Laserklasse 1 möglich, ohne Safteycone Laserklasse 4 |
| Markierfeld mit Safetycone nur mit Brennweite 160 bzw. 163 mm mögl. | Markierfeld X x Y: 120 x 20 mm Aufsatzfläche: 150 x 50 mm | Variante S - Markierfeld X x Y: 50 x 40 mm / Aufsatzfläche: 80 x 70 mm Variante L - Markierfeld X x Y: 90 x 70 mm / Aufsatzfläche: 120 x 100 mm Alternative Varianten: Customized |
| Safetycone | Schnittstellen & Stromversorgung integriert | |
| Gewicht Safetycone | 4,9 kg | Variante S: 2,8 kg, Variante L: 3 kg |
| Maße Safetycone | 205 x 220 x 230 mm | 209 x 183,5 x 269,5 mm |
Geeignet für:
![https://www.troteclaser.com/static/images/Laser_Machines/inmarker/inmarker-marking.JPG](/static_processed/58a4b79e1d8e3e4de9f764049eb58dd4/inmarker-marking.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/inmarker-marking.JPG","edits":{"resize":{"width":615,"height":350,"fit":"inside"}},"outputFormat":{"format":"webp"}})
InMarker
Faserlaser & MOPA für die Kennzeichnung von Metall und Kunststoff
Diese leistungsstarken industriellen Lasergravierer garantieren eine präzise Kennzeichnung mit kurzen Zykluszeiten in Ihrer Fertigungslinie, Roboterzelle oder Produktionsanlage
![https://www.troteclaser.com/static/images/Laser_Machines/inmarker/vinmarker/vinmarker-header.jpg](/static_processed/c6114f686804e67b88f92432fd9131cf/vinmarker-header.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/vinmarker/vinmarker-header.jpg","edits":{"resize":{"width":615,"height":350,"fit":"inside"}},"outputFormat":{"format":"webp"}})
VIN Marker
Faserlaser zum Tiefengravieren für die schnelle inline VIN und PIN Kennzeichnung
Diese leistungsstarken Integrationslaser sind die perfekte Branchenlösung für die Automobilindustrie. Mitentwickelt, getestet und eingesetzt von namhaften Automobilherstellern.
Anwendungen und Einsatzbereiche
Ohne aufwändige Änderungen in Ihrer Produktionslinie kann der Safetycone mit den Beschriftungslasern der InMarker Serie einfach integriert werden. Mit dieser Lösung entfallen Platz- und kostenintensive Umhausungen. Jede industrielle Kennzeichnung (DPM / PIN / VIN) kann in kurzen Zykluszeiten, ohne Materialfixierung direkt in der Linie umgesetzt werden.
![Laserkennzeichnung in der Automobilindustrie](/static_processed/15875dd01ea069f350ee70ceba761ef9/automotive-marking.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/automotive_marking/Automotive-marking.jpg","edits":{"resize":{"width":300,"height":230,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Laserkennzeichnung in der Automobilindustrie
![Laserkennzeichnung von Elektronik Bauteilen](/static_processed/81a2c68ea1e182c8a366798b536c4919/laser-marking-battery-housing-2.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/electronic-components/laser-marking-battery-housing-2.jpg","edits":{"resize":{"width":300,"height":230,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Laserkennzeichnung von Elektronik Bauteilen
![Uhrenindustrie](/static_processed/b49dd9aa8873602d4e87b0b80d01af89/laser-engraving-watch-parts.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/watch_manufacturing/laser-engraving-watch-parts.jpg","edits":{"resize":{"width":300,"height":230,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Uhrenindustrie
![Typenschilder lasergravieren](/static_processed/1c78f572386064cb4441006c0c8d24c8/laser-engraving-durablack-label.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/dataplates-and-tags/laser-engraving-durablack-label.jpg","edits":{"resize":{"width":300,"height":230,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Typenschilder lasergravieren
![Rückverfolgbarkeit](/static_processed/58611a97a3142b00ecc0ad3669351baa/laser-marking-plastic-serial-number.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/traceability/laser-marking-plastic-serial-number.jpg","edits":{"resize":{"width":300,"height":230,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Rückverfolgbarkeit
![Zerspanungswerkzeuge laserbeschriften](/static_processed/432e9e76da6cc4953ed4325a4250fd0c/laser-marking-drill-tools.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/machining_tools/laser-marking-drill-tools.jpg","edits":{"resize":{"width":300,"height":230,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Zerspanungswerkzeuge laserbeschriften
![Laserkennzeichnung in der Medizintechnik](/static_processed/f32550f50bebdb12de9c7f7e9b16d2dc/code-marking-medichal-technology.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/medical_technology/code-marking-medichal-technology.jpg","edits":{"resize":{"width":300,"height":230,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Laserkennzeichnung in der Medizintechnik
![](/static_processed/c862c9656ac572a436ed133c66e50153/beck-sensortechnik-logo.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/beck-sensortechnik-logo.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}}){kind=logo}
![](/static_processed/29bf4080a064a269535167b03c43a804/dillinger-logo.png?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/dillinger-logo.png","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}}){kind=logo}
![](/static_processed/b950d191f4ff1688fd1edb10065edeb1/hoffman-krippner-logo.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/hoffman-krippner-logo.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}}){kind=logo}
![](/static_processed/0223568cd8c63cdf6b06a8608b16a962/howden-logo.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/howden-logo.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}}){kind=logo}
![](/static_processed/48c6d5750161bd2eecbb2ffc52a5ec59/universitat-munchen-logo.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/universitat-munchen-logo.jpg","edits":{"resize":{"width":1680,"height":800,"fit":"inside"}},"outputFormat":{"format":"webp"}}){kind=logo}
![](/static_processed/85784032cbae86df6f6c46268875ce24/trotec-team.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/inmarker/trotec-team.jpg","edits":{"extract":{"top":0,"left":361,"width":3544,"height":2358},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Industriespezialisten für Ihre Serien- und Integrationsanforderungen.
Unser Expertenteam für Key Accounts berät und begleitet Sie, von der Machbarkeitsstudie, über die Schulung bis hin zur Installation. Mit diesem Team, sowie weiteren weltweit 750 MitarbeiterInnen gewinnen Sie einen kompetenten und sicheren Partner für Ihre Industrieprozesse.
