Marquages Laser à l'aide de Gabarits
En cas de grandes quantités, vous pouvez augmenter votre productivité de 40% en utilisant un poste de travail laser plus grand avec des gabarits
Réduire les manipulations fastidieuses en utilisant des gabarits et modèles
Les gabarits sont des accessoires très utiles lorsque vous marquez différents morceaux au cours d’une opération et souhaitez ainsi gagner du temps. En fonction de la taille du lot et le temps de marquage souhaité, vous pouvez également utiliser une station de travail laser plus grande. Vous pouvez ainsi marquer plusieurs éléments en une opération et optimiser le rendement. Les manipulations fastidieuses du chargement et du déchargement sont ainsi réduites. Nous vous présentons ici une comparaison du temps d’utilisation d’un SpeedMarker 700 et d’un SpeedMarker 1300.

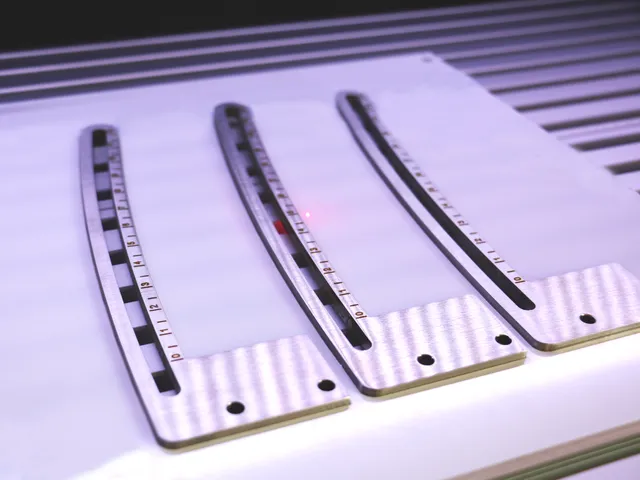

![Marking laser SpeedMarker 700 with tray](/static_processed/56e540ac11c1a5d9e681e8eb21a181d4/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/laser-marking-with-trays/laser-marking-speedmarker-700-tray.jpg","edits":{"extract":{"top":0,"left":601,"width":4864,"height":3648},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})

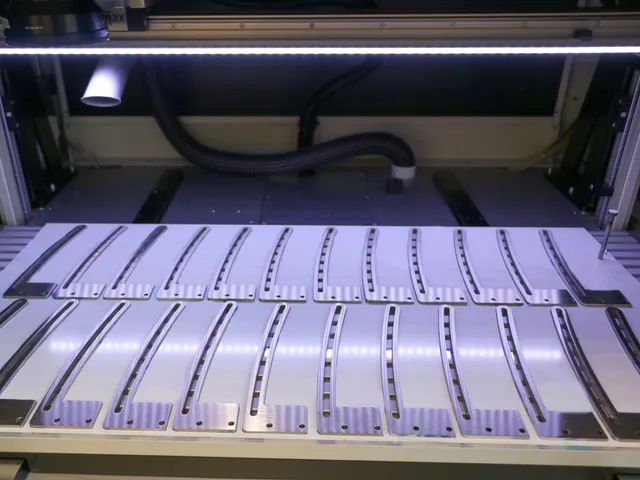

![Marking laser SpeedMarker 1300 with tray](/static_processed/95950f2048bba19f8fd8f7a15da6ef38/.JPG?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/laser-marking-with-trays/marking-laser-speedmarker-1300-tray.JPG","edits":{"extract":{"top":0,"left":601,"width":4864,"height":3648},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
40% de productivité en plus en utilisant un SpeedMarker 1300 et de grands gabarits
Comparaison: Marquage laser d’un support en métal avec SpeedMarker 700 et SpeedMarker 1300
Dans notre exemple, nous gravons ce support en métal avec un SpeedMarker 700 et un support de pièces pour 3 éléments. Pour comparer, nous gravons dans un SpeedMarker 1300 24 pièces à l’aide d’un gabarit avec les mêmes paramètres laser. Extrapolé à 240 pièces, cela permet une augmentation de la productivité de 16 minutes, ou 40%.
| Calcul de temps SpeedMarker 700 | |
|---|---|
| Pièce/porte-pièce | 3 |
| Temps de traitement laser/pièce | 5,25 sec. |
| Temps ouvrir et fermer | 4 sec. |
| Déplacement des axes | 0 sec. |
| Chargement et déchargement/porte-pièce | 10 sec. |
| Temps/porte-pièce | 29,75 sec. |
| Répétitions | 80 |
| Temps/240 pièces | 39min. 40 sec. |
| Calcul de temps SpeedMarker 1300 | |
|---|---|
| Pièce/porte-pièce | 24 |
| Temps de traitement laser/pièce | 5,25 sec. |
| Temps ouvrir et fermer | 4 sec. |
| Déplacement des axes | 2 sec. |
| Chargement et déchargement/porte-pièce | 10 sec. |
| Temps/porte-pièce | 142 sec. |
| Répétitions | 10 |
| Temps/240 pièces | 23 min. 40 sec. |
Conclusion: En réduisant des manipulations fastidieuses, vous pouvez augmenter la productivité de 40%
Le temps pour le traitement au laser, l’ouverture et la fermeture de la porte avec le mode automatique et le chargement et le déchargement du gabarit ont la même durée pour les deux machines laser. Pour le SpeedMarker 1300, les axes se déplacent pour pouvoir utiliser l’intégralité de l’espace de travail. Cela nécessite au total 2 secondes par gabarit. Les facteurs déterminants sont les répétitions nécessaires. Tandis que sur le SpeedMarker 1300, le chargement et le déchargement, ainsi que l’ouverture et la fermeture de la porte ne sont effectués que 10x, ce processus se réitère 80x au total sur le SpeedMarker 700. La manipulation fastidieuse peut ainsi également être considérablement réduite en utilisant une station de travail plus importante avec de grands gabarits.![](/static_processed/6adb14071179190d182d8212738cf745/pen-template.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/laser-marking-with-trays/pen-template.jpg","edits":{"extract":{"top":0,"left":0,"width":4653,"height":3489},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Astuce: Création de modèles
Découvrez comment créer facilement un modèle adapté pour vos pièces à usiner avec un graveur laser Speedy.
![](/static_processed/6c6fede47f2915061a5e99d4e44bf09c/marking-lasers-speedmarker-galvo.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/SpeedMarker/marking-lasers-speedmarker-galvo.jpg","edits":{"extract":{"top":0,"left":0,"width":4950,"height":3712},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
SpeedMarker: Laser de marquage à grande vitesse pour les applications industrielles
Les lasers de marquage SpeedMarker ont été développés pour pouvoir répondre au plus vite et au mieux aux exigences de marquage industrielles. Grâce aux lasers galvo à grande vitesse, vous pouvez marquer les pièces et composants en quelques secondes seulement. Les systèmes laser sont disponibles dans plusieurs tailles et configurations, afin de proposer des solutions adaptées pour les marquages spécifiques des clients.
