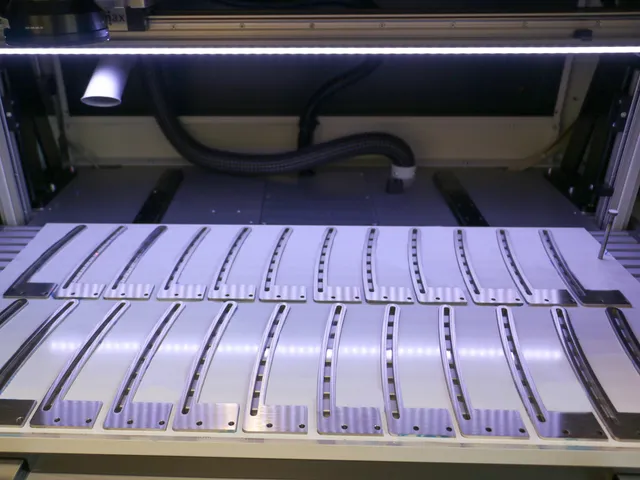

![Markierlaser SpeedMarker 1300 mit Werkstückträger](/static_processed/6b11cba51db03f12eb94029c5f0247b9/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/laser-marking-with-trays/marking-laser-speedmarker-1300-tray-2_01.jpg","edits":{"resize":{"width":1280,"height":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Laserbeschriftungen mit Werkstückträgern.
Wie funktionieren Laserbeschriftungen mit Werkstückträgern?
Zeitintensives Handling durch den Einsatz von Werkstückträgern bzw. Schablonen reduzieren
Werkstückträger sind sehr nützliche Hilfsmittel, wenn Sie mehrere Teile in einem Arbeitsgang markieren und somit zusätzlich Zeit sparen möchten. Je nach Losgröße und geforderter Beschriftungszeit können Sie größere Laser-Workstations verwenden. Dadurch können Sie mehr Bauteile in einem Arbeitsgang beschriften und den Output maximieren. Zeitintensives Handling durch Bestückung und Entnahme wird dadurch reduziert. Wir zeigen Ihnen hier einen Zeitvergleich beim Einsatz eines SpeedMarker 700 und eines SpeedMarker 1300.
![Markierlaser SpeedMarker 700 mit Werkstückträger](/static_processed/56e540ac11c1a5d9e681e8eb21a181d4/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/laser-marking-with-trays/laser-marking-speedmarker-700-tray.jpg","edits":{"extract":{"top":0,"left":601,"width":4864,"height":3648},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
![Marking laser SpeedMarker 1300 with tray](/static_processed/95950f2048bba19f8fd8f7a15da6ef38/.JPG?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/laser-marking-with-trays/marking-laser-speedmarker-1300-tray.JPG","edits":{"extract":{"top":0,"left":601,"width":4864,"height":3648},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
40% mehr Produktivität durch Einsatz eines SpeedMarker 1300 und großer Werkstückträger
Vergleich: Laserbeschriftung eines Metallbügels mit dem SpeedMarker 700 und dem SpeedMarker 1300
In unserem Beispiel gravieren wir diesen Metallbügel mit einem SpeedMarker 700 und einem Werkstückträger für 3 Stück. Im Vergleich dazu gravieren wir in einem SpeedMarker 1300 24 Stück mit einem Werkstückträger mit den gleichen Laserparametern. Hochgerechnet auf 240 Stück ergibt sich dadurch eine Produktivitätssteigerung von 16 Minuten bzw. 40%.
| Zeitkalkulation SpeedMarker 700 | |
|---|---|
| Stück / Werkstückträger | 3 |
| Laserzeit / Stück | 5,25 Sek. |
| Öffnen und Schließen | 4 Sek. |
| Achsen verfahren | 0 Sek. |
| Be- und Entladen / Werkstückträger | 10 Sek. |
| Zeit / Werkstückträger | 29,75 Sek. |
| Wiederholungen | 80 |
| Zeit / 240 Stück | 39 min 40 Sek. |
| Zeitkalkulation SpeedMarker 1300 | |
|---|---|
| Stück / Werkstückträger | 24 |
| Laserzeit / Stück | 5,25 Sek. |
| Öffnen und Schließen | 4 Sek. |
| Achsen verfahren | 2 Sek. |
| Be- und Entladen / Werkstückträger | 10 Sek. |
| Zeit / Werkstückträger | 142 Sek. |
| Wiederholungen | 10 |
| Zeit / 240 Stück | 23 min 40 Sek. |
Fazit: Durch Reduktion des zeitintensiven Handlings können Sie die Produktivität um 40% steigern
Die Laserzeit, das Öffnen und Schließen der Tür mit Automatik-Modus und das Be- und Entladen der Werkstückträger dauert bei beiden Lasermaschinen gleich lang. Beim SpeedMarker 1300 kommt hinzu, dass die Achsen verfahren, um den gesamten Bearbeitungsraum ausnützen zu können. Dies dauert in Summe 2 Sekunden pro Werkstückträger. Der entscheidende Faktor sind die notwendigen Wiederholungen. Während beim SpeedMarker 1300 das Be- und Entladen sowie das Öffnen und Schließen der Tür nur 10x erfolgt, wiederholt sich dieser Vorgang beim SpeedMarker 700 insgesamt 80x. Das zeitintensive Handling kann somit durch den Einsatz einer größeren Workstation mit großen Werkstückträgern deutlich reduziert werden.![](/static_processed/6adb14071179190d182d8212738cf745/pen-template.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/laser-marking-with-trays/pen-template.jpg","edits":{"extract":{"top":0,"left":0,"width":4653,"height":3489},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Tipp: Erstellung von Schablonen
Erfahren Sie, wie Sie mit einem Speedy Lasergravierer ganz einfach die passende Schablone für Ihre Werkstücke anfertigen.
![](/static_processed/6c6fede47f2915061a5e99d4e44bf09c/marking-lasers-speedmarker-galvo.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/SpeedMarker/marking-lasers-speedmarker-galvo.jpg","edits":{"extract":{"top":0,"left":0,"width":4950,"height":3712},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
SpeedMarker: High-Speed Markierlaser für industrielle Anwendungen
Die SpeedMarker Beschriftungslaser wurden entwickelt, um industrielle Markieranforderungen bestmöglich und schnellstens zu erfüllen. Dank High-Speed Galvo-Lasern können Sie Bauteile und Komponenten sekundenschnell kennzeichnen. Die Lasersysteme sind in verschiedenen Größen und Konfigurationen erhältlich, um für die kundenspezifischen Beschriftungsaufgaben die jeweils bestmögliche Lösung zu finden.
