Mehrschichtiges Schild „open“

Mehrschichtiges Schild

Fertigen Sie Ihr eigenes, einzigartiges, mehrschichtiges Schild aus TroGlass-Material mit Hilfe dieser Anleitung.

Vorbereitung

Benötigtes Material
  • 1/4 TroLase ADA Polarweiß 1mm
  • 1/4 TroLase ADA Schwarz 1,6mm mit Selbstklebefolie
  • 1/4 TroGlass Frosted Eisblau
  • 1/4 TroGlass Color Gloss Eisblau transparent
  • 1/4 TroGlass Satins Limonengrün lichtdurchlässig mit Selbstklebefolie
  • 1/4 TroGlass Satins Leuchtorange lichtdurchlässig mit Selbstklebefolie
  • doppelseitiges Klebeband

Besuchen Sie unseren Webshop und stöbern Sie durch das Sortiment.

Verwendeter Laser und Zubehör
  • Speedy 360, 80 Watt
  • 2" Linse
  • Düse mit großem Lochdurchmesser
  • Vakuumtisch mit Acrylgitterauflage

Dieses Lasermuster können Sie auch mit allen weiteren Maschinen der Speedy Serie nachproduzieren.

Tipp

Experimentieren Sie gerne mit anderen Farben oder Texturen. Eventuell können Sie auch Logos oder andere Wunschmotive von Ihren Kunden verwenden.

trotec-materials-multi-layer-sign.zip

ZIP

Jetzt herunterladen

Schritt für Schritt

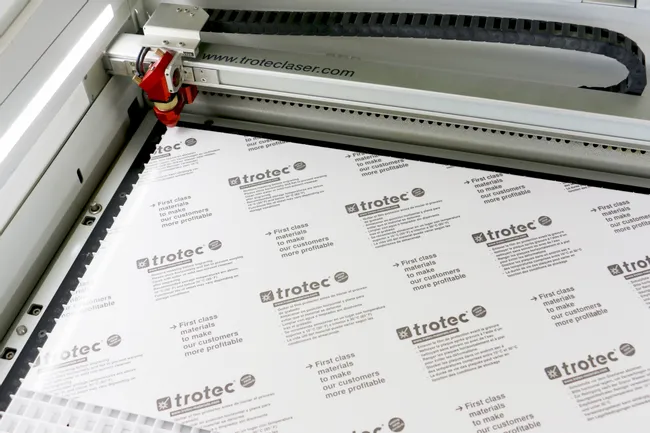

Laser cutting TroLase white
Schritt 1

Schritt 1: Basisplatte

Verwenden Sie gerne unsere Design-Vorlage (Download am Ende der Seite) oder erstellen Sie Ihr eigenes Wunschmotiv im Grafikprogramm.

Schicken Sie dann den Job für die Basisplatte (ADA Polarweiß) mit untenstehenden Einstellungen an den Laser Cutter

Prozessart Auflösung Schneidlinie
Standard 500dpi Keine
Rasterung Andere
Farbe  Optimierte Geometrien, innere Geometrien zuerst

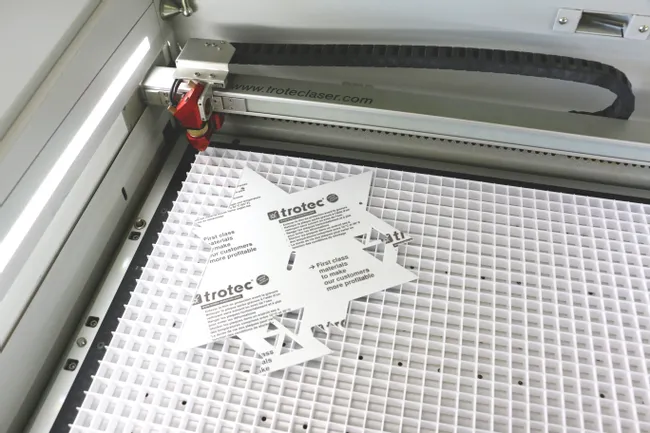

Laser cut white TroLase ADA
Schritt 2

Schritt 2: Laserprozess Basisplatte

Nehmen Sie nun die Parametereinstellungen vor. Unsere vorgeschlagenen Parameter können je nach verwendeter Lasermaschine und verfügbarer Laserleistung abweichen.

Farbe Prozess Leistung (%) Geschwindigkeit (%) ppi/Hz
Rot Schneiden CO2 24 0,8 1000
Durchgänge Zublasung Z-Offset Richtung Erweitert
1 EIN - - -

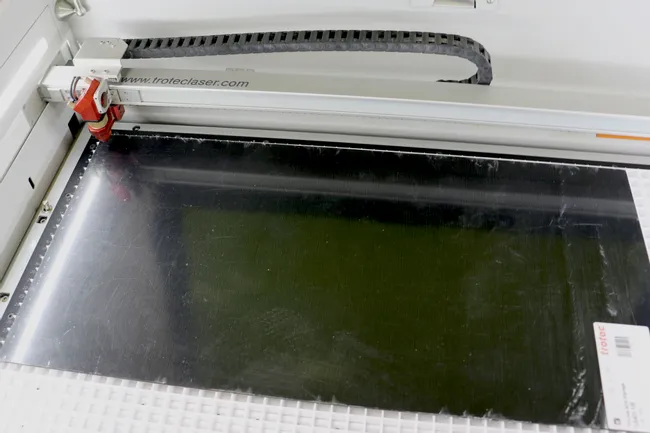

Laser cutting TroLase black
Schritt 3

Schritt 3: Acrylplatte mit Streifenmuster

Senden Sie nun den Job für das gestreifte Muster sowie für die lasergeschnittenen Buchstaben an den Laser.

Prozessart Auflösung Schneidlinie
Standard 500dpi Keine
Rasterung Andere
Farbe Optimierte Geometrien, innere Geometrien zuerst

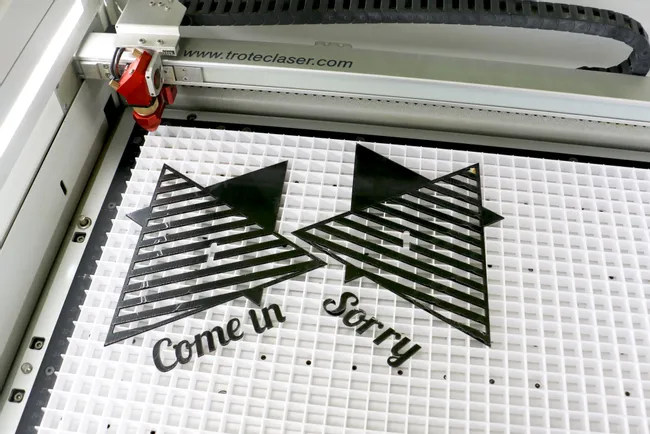

Laser cut black TroLase ADA
Schritt 4

Schritt 4: Laserprozess Streifenmuster

Nehmen Sie nun die Parametereinstellungen vor. Unsere vorgeschlagenen Parameter können je nach verwendeter Lasermaschine und verfügbarer Laserleistung abweichen.

Farbe Prozess Leistung (%) Geschwindigkeit (%) ppi/Hz
Rot Schneiden CO2 38 0,8 1000
Durchgänge Zublasung Z-Offset Richtung Erweitert
1 EIN - - -

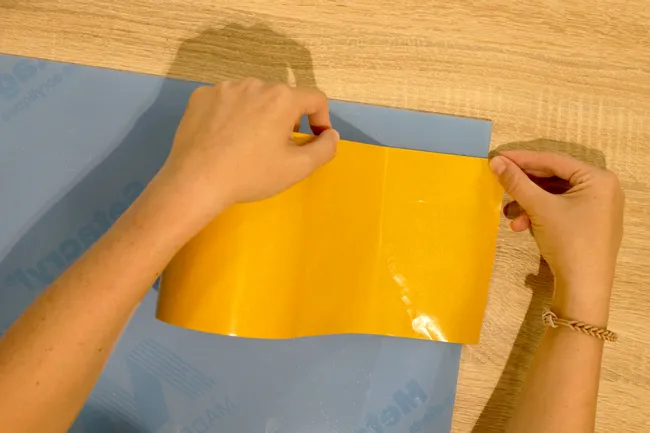

Usage of adhesive tape for laser cutting
Schritt 5

Schritt 5: Farbschichten

Senden Sie nun den Job für die beiden Acrylschichten aus TroGlass Frosted und TroGlass Color Gloss mit folgenden Einstellungen an den Laser Cutter.

Kleben Sie vor dem Laserschneiden der Acrylplatten ein doppelseitiges Klebeband auf die Rückseite. Lassen Sie dabei mindestens 4 cm zum oberen Rand frei - hier befindet sich anschließend der frei schwebende Überhang und die Dreiecke.

Prozessart Auflösung Schneidlinie
Standard 500dpi Keine
Rasterung Andere
Farbe Optimierte Geometrien, innere Geometrien zuerst

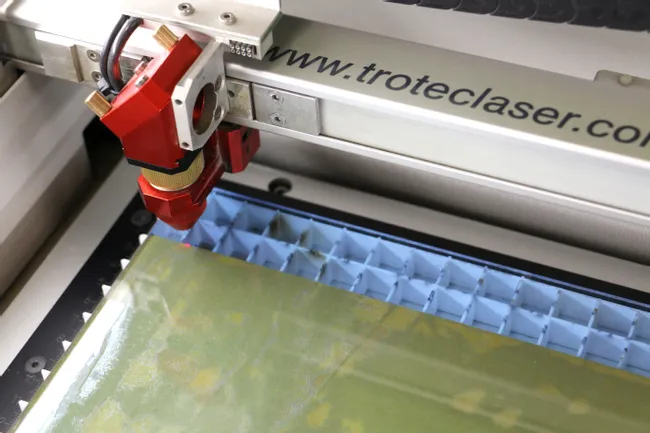

Laser cutting of TroGlass with adhesive tape
Schritt 6

Schritt 6: Laserprozess Farbschichten

Tipp: Entfernen Sie noch vor dem Laserschneiden die Schutzfolie an der Oberseite der beiden Materialien (TroGlass Frosted und TroGlass Satins).

Unsere vorgeschlagenen Laserparameter können wie immer je angewandter Lasermaschine und verfügbarer Laserleistung abweichen.

Zum genauen Platzieren der Grafik verwenden Sie die grüne Positionierungslinie.

Laserparameter Farbe Prozess Leistung (%) Geschwindigkeit (%) ppi/Hz
Gravieren Schwarz Gravieren CO2 16 20 500
Schneiden Rot Schneiden CO2 50 0,2 5000
Anritzen Blau Schneiden CO2 5 1 1000
Positionieren Grün Positionieren - - -
Laserparameter Durchgänge Zublasung Z-Offset Richtung Erweitert
Gravieren 1 EIN - Aufwärts Optimierte Qualität
Schneiden 1 EIN - - -
Anritzen 1 EIN - - -
Positionieren - - - - -

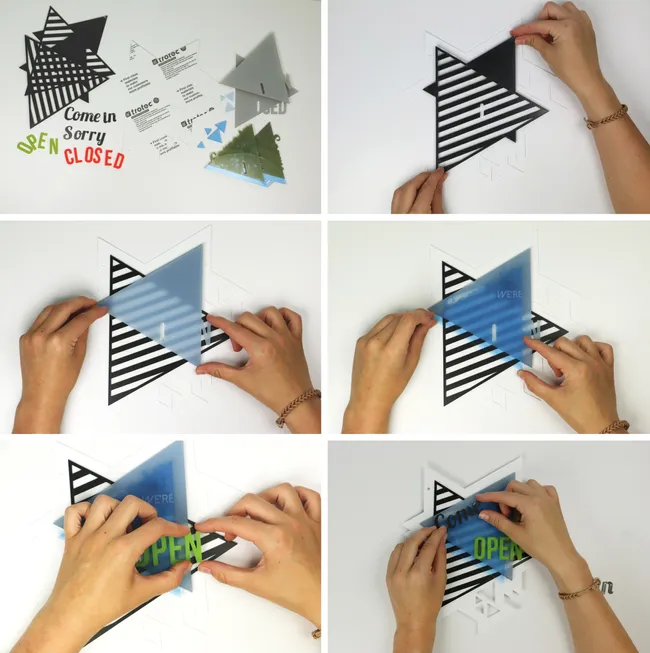

Assembly multi layer sign
Schritt 7

Schritt 7: Finalisierung

Starten Sie mit dem Aufkleben des Streifenmusters auf die weiße Basisplatte. Zum Platzieren richten Sie sich nach dem Loch. Im nächsten Schritt wird die TroGlass Frosted Platte exakt auf dem schwarzen ADA aufgeklebt. Dann kommt die TroGlass Color Gloss Platte.

Positionieren Sie diese am besten mit den Buchstaben am unteren Rand und achten Sie darauf, dass der Bereich ohne Klebefolie genau platziert ist. Danach werden noch die schwarzen und grünen bzw. orangenen Buchstaben aufgeklebt. Wiederholen Sie diese Schritte auch für die Rückseite des Schildes. Anschließend werden noch die Dreiecke in die vorgesehenen Löcher gesteckt.

Zum Schluss wird noch eine Schnur durch die Löcher gefädelt und fertig ist das mehrschichtige Schild.
