Übersicht Bearbeitungsflächen SpeedMarker Markierlaser

Die Laserbeschriftungsgeräte der Trotec SpeedMarker Serie sind mit unterschiedlich großen Bearbeitungsflächen erhältlich, um Bauteile und Komponenten unterschiedlicher Größen kennzeichnen zu können. Dabei ist die Größe der Bearbeitungsfläche von folgenden Faktoren abhängig:

Ausführung des Laser-Gehäuses: bei den Beschriftungslasern SpeedMarker 700, 1300, 1350, 1600
ausgewählte Fokuslinse: diese definiert das Markierfeld
Achsen-Konfiguration: Konfiguration mit X-Achse oder mit X- und Y-Achse

Durch das Verfahren der Achsen (=Segmentierung) kann das gesamte Bearbeitungsfeld im Beschriftungslaser verwendet werden. Die Steuerung erfolgt dabei über die intuitive Beschriftungssoftware SpeedMark. Untenstehend erhalten Sie einen Überblick über alle Bearbeitungsflächen je nach Konfiguration und Ausstattung der jeweiligen Trotec Laser-Workstation.

SpeedMarker 700: Übersicht Markierfelder sowie Bearbeitungsflächen

je Linse, mit X- bzw. X-/Y-Achsen

Linse	Markierfeld	Bearbeitungsfeld: x-Achse	Bearbeitungsfeld: x-/y-Achse
F-100	70 x 70 mm	390 x 70 mm	390 x 350 mm
F-160	120 x 120 mm	440 x 120 mm	440 x 400 mm
F-254	190 x 190 mm	510 x 190 mm	510 x 435 mm
F-330	240 x 240 mm	560 x 240 mm	560 x 460 mm
F-420	310 x 310 mm	580 x 310 mm	580 x 495 mm

SpeedMarker 700 mit x-Achse

SpeedMarker 700 mit x- und y-Achse

Linse: F-100
Markierfeld: 70 x 70 mm

SpeedMarker 700: F-100 with x- and y-axis

Linse: F-160
Markierfeld: 120 x 120 mm

SpeedMarker 700: F-160 with x- and y-axis

Linse: F-254
Markierfeld: 190 x 190 mm

SpeedMarker 700: F-254 with x- and y-axis

Linse: F-330
Markierfeld: 240 x 240 mm

SpeedMarker 700: F-330 with x- and y-axis

Linse: F-420
Markierfeld: 310 x 310 mm

SpeedMarker 700: F-420 with x- and y-axis

SpeedMarker 1300: Übersicht Markierfelder sowie Bearbeitungsflächen

je Linse, mit X- bzw. X-/Y-Achsen

Linse	Markierfeld	Bearbeitungsfeld: x-Achse	Bearbeitungsfeld: x-/y-Achse
F-100	70 x 70 mm	880 x 70 mm	880 x 395 mm
F-160	120 x 120 mm	930 x 120 mm	930 x 445 mm
F-254	190 x 190 mm	1010 x 190 mm	1000 x 450 mm
F-330	240 x 240 mm	1050 x 240 mm	1000 x 450 mm
F-420	310 x 310 mm	1100 x 310 mm	1000 x 450 mm

SpeedMarker 1300 mit x-Achse

SpeedMarker 1300 mit x- und y-Achse

Linse: F-100
Markierfeld: 70 x 70 mm

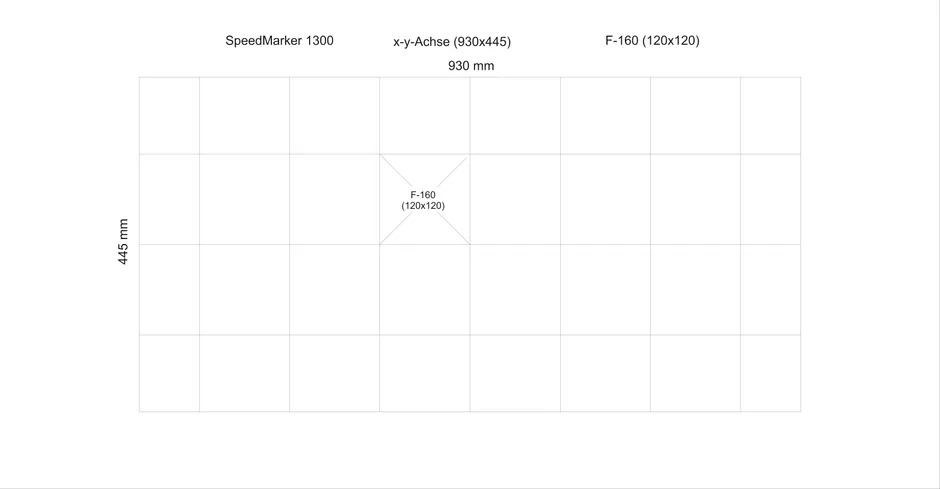

SpeedMarker 1300: F-100 with x- and y-axis

Linse: F-160
Markierfeld: 120 x 120 mm

SpeedMarker 1300: F-160 with x- and y-axis

Linse: F-254
Markierfeld: 190 x 190 mm

SpeedMarker 1300: F-254 with x- and y-axis

Linse: F-330
Markierfeld: 240 x 240 mm

SpeedMarker 1300: F-330 with x- and y-axis

Linse: F-420
Markierfeld: 310 x 310 mm

SpeedMarker 1300: F-420 with x- and y-axis

SpeedMarker 1350: Übersicht Markierfelder sowie Bearbeitungsflächen

je Linse, mit X-/Y-Achsen

Linse	Markierfeld	Bearbeitungsfeld: x-/y-Achse
Linse	Markierfeld	Basis	Ausfahrbahrer Tisch	Doppel-Wechseltisch
F-100	70 x 70 mm	880 x 470 mm	880 x 320 mm	434 x 320 mm

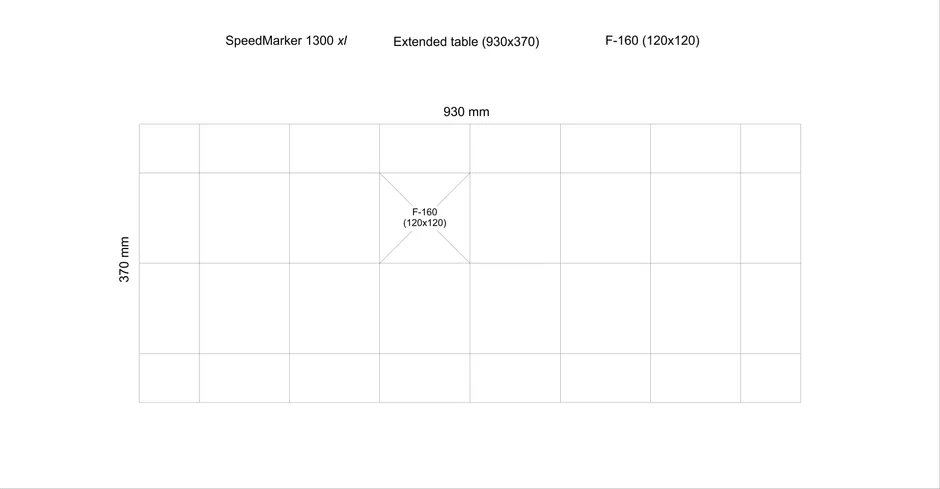

F-160	120 x 120 mm	930 x 500 mm	930 x 370 mm	459 x 370 mm
F-254	190 x 190 mm	1000 x 500 mm	1000 x 375 mm	494 x 375 mm
F-330	240 x 240 mm	1000 x 500 mm	1000 x 375 mm	500 x 375 mm
F-420	310 x 310 mm	1000 x 500 mm	1000 x 375 mm	500 x 375 mm
