Áreas de trabajo de las estaciones de trabajo láser SpeedMarker
Las estaciones de trabajo láser SpeedMarker ofrecen superficies de trabajo de varios tamaños para realizar el marcado de componentes y elementos. El tamaño de la superficie de trabajo depende de los siguientes factores:
- versión de la carcasa: SpeedMarker 700, 1300, 1350, 1600
- configuración del eje: con eje x o con ejes x e y
- lente seleccionada: define el campo de marcado
Mover los ejes (=segmentación) permite usar toda la superficie de trabajo. El control se lleva a cabo a través del software de marcado SpeedMark. A continuación, encontrará una descripción general de las superficies de trabajo correspondientes, dependiendo de la configuración y de los equipos de la estación de trabajo láser.
SpeedMarker 700: Descripción general de los campos de marcado y de las superficies de trabajo
por lente, con ejes x o x-/y
Lente | Área de marcado | Superficie de trabajo: Eje x | Superficie de trabajo: Ejes x/y |
---|---|---|---|
F-100 | 70 x 70 mm | 390 x 70 mm | 390 x 350 mm |
F-160 | 120 x 120 mm | 440 x 120 mm | 440 x 400 mm |
F-254 | 190 x 190 mm | 510 x 190 mm | 510 x 435 mm |
F-330 | 240 x 240 mm | 560 x 240 mm | 560 x 460 mm |
F-420 | 310 x 310 mm | 580 x 310 mm | 580 x 495 mm |
SpeedMarker 700 con eje x
SpeedMarker 700 con ejes x e y
Lente: F-100
Área de marcado: 70 x 70 mm
Lente: F-160
Área de marcado: 120 x 120 mm
Lente: F-254
Área de marcado: 190 x 190 mm
Lentes: F-330
Área de marcado: 240 x 240 mm
Lentes: F-420
Área de marcado: 310 x 310 mm
SpeedMarker 1300: Descripción general de los campos de marcado y de las superficies de trabajo
por lente, con ejes x o x-/y
Lente | Área de marcado | Superficie de trabajo: Eje x | Superficie de trabajo: Ejes x/y |
---|---|---|---|
F-100 | 70 x 70 mm | 880 x 70 mm | 880 x 395 mm |
F-160 | 120 x 120 mm | 930 x 120 mm | 930 x 445 mm |
F-254 | 190 x 190 mm | 1010 x 190 mm | 1000 x 450 mm |
F-330 | 240 x 240 mm | 1050 x 240 mm | 1000 x 450 mm |
F-420 | 310 x 310 mm | 1100 x 310 mm | 1000 x 450 mm |
SpeedMarker 1300 con eje x
SpeedMarker 1300 con ejes x e y
Lente: F-100
Área de marcado: 70 x 70 mm
Lentes: F-160
Área de marcado: 120 x 120 mm
Lentes: F-254
Área de marcado: 190 x 190 mm

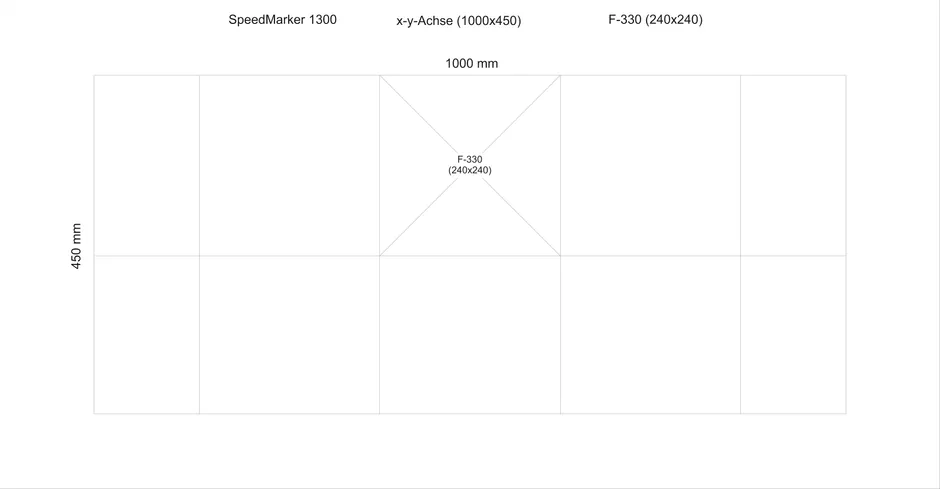

Lentes: F-330
Área de marcado: 240 x 240 mm
Lente: F-420
Área de marcado: 310 x 310 mm
SpeedMarker 1350: Descripción general de los campos de marcado y de las superficies de trabajo
por lente, con ejes x-/y
Lente | Área de marcado | Superficie de trabajo: Ejes x/y | ||
---|---|---|---|---|
Standard | Ausfahrbahrer Tisch | Doppel-Wechseltisch | ||
F-100 | 70 x 70 mm | 880 x 470 mm | 880 x 320 mm | 434 x 320 mm |
F-160 | 120 x 120 mm | 930 x 500 mm | 930 x 370 mm | 459 x 370 mm |
F-254 | 190 x 190 mm | 1000 x 500 mm | 1000 x 375 mm | 494 x 375 mm |
F-330 | 240 x 240 mm | 1000 x 500 mm | 1000 x 375 mm | 500 x 375 mm |
F-420 | 310 x 310 mm | 1000 x 500 mm | 1000 x 375 mm | 500 x 375 mm |
SpeedMarker 1350:
versión básica
SpeedMarker 1350:
Mesa extraíble
SpeedMarker 1350:
Mesa de intercambio doble extraíble
Lente: F-100
Área de marcado: 70 x 70 mm
Lente: F-160
Área de marcado: 120 x 120 mm
Lente: F-254
Área de marcado: 190 x 190 mm
Lente: F-330
Área de marcado: 240 x 240 mm
Lente: F-420
Área de marcado: 310 x 310 mm
SpeedMarker 1600: Descripción general de los campos de marcado y de las superficies de trabajo
por lente, con ejes x-/y
Lente | Área de marcado | Superficie de trabajo: Ejes x/y |
---|---|---|
F-100 | 70 x 70 | 1180 x 420 |
F-160 | 120 x 120 | 1230 x 450 |
F-254 | 190 x 190 | 1300 x 450 |
F-330 | 240 x 240 | 1300 x 450 |
F-420 | 310 x 310 | 1300 x 450 |
SpeedMarker 1600 with x- and y-axes
Lente: F-100
Área de marcado: 70 x 70 mm
Lente: F-160
Área de marcado: 120 x 120 mm
Lente: F-254
Área de marcado: 190 x 190 mm
Lente: F-330
Área de marcado: 240 x 240 mm
Lente: F-420
Área de marcado: 310 x 310 mm
