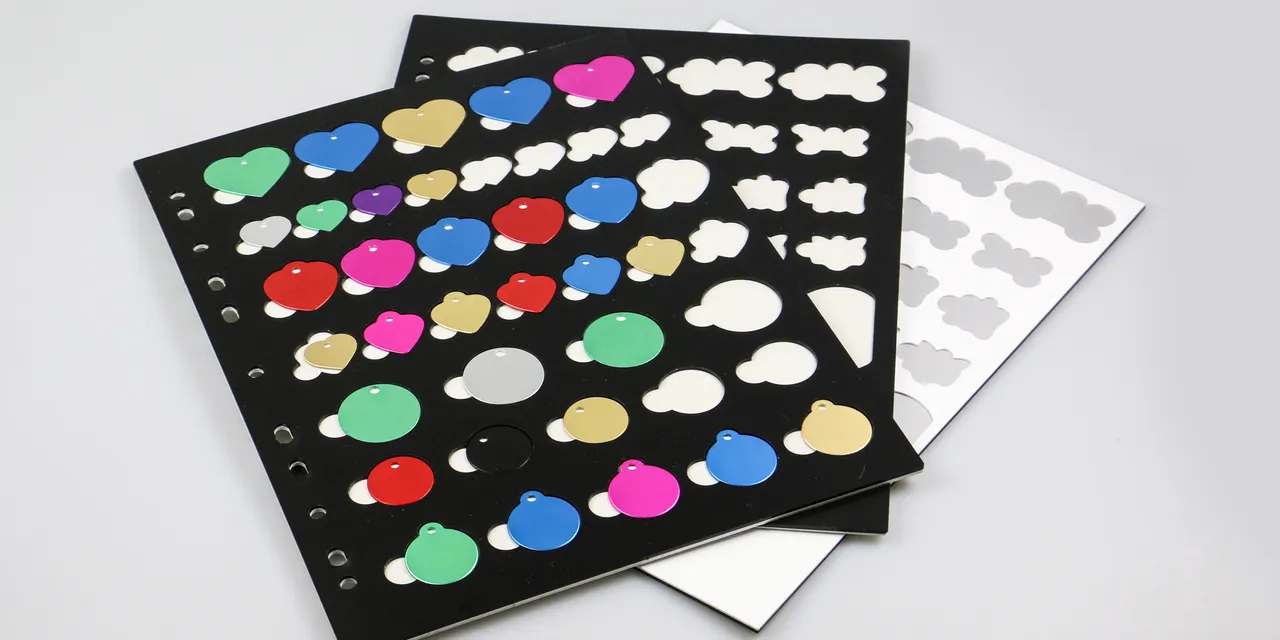

Pembuatan templat
Mengukir banyak bagian hanya dalam satu proses kerja
Apa saja kelebihan penggunaan templat untuk ukiran laser?
Bahan apa yang cocok untuk pembuatan templat?
![template for pens](/static_processed/661c1e041f52e6edc90d3c5f3137c866/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/creating-templates/pen-template.jpg","edits":{"extract":{"top":0,"left":0,"width":4653,"height":3489},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Secara umum, Anda dapat menggunakan semua bahan yang dapat dipotong dengan laser saat membuat templat. TroLase adalah opsi yang sangat hemat biaya. Ini stabil secara dimensi, mudah diproses, dan tersedia dalam banyak desain.
Perhatikan juga ketebalan bagian yang akan diukir saat membuat template. Untuk benda tipis seperti tanda pengenal aluminum, gunakan bahan pipih sebagai bahan untuk templat sehingga Anda dapat dengan cepat dan mudah menghapus bagian-bagiannya nanti. Untuk benda kerja yang lebih tebal seperti pena, bahan untuk templat juga harus lebih tebal agar benda kerja tidak tergelincir ke dalam templat.
Bagaimana cara membuat tata letak untuk templat?
![](/static_processed/fa066878a0d18b233002e6b8cb70d73b/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/creating-templates/glue-templates.jpg","edits":{"extract":{"top":0,"left":0,"width":4256,"height":3192},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Tata letak tergantung pada volume pesanan rutin yang harus Anda penuhi. Jika Anda menghasilkan jumlah kecil secara berkala, Anda dapat menyesuaikan templat dengan jumlah ini. Jika Anda perlu memproses volume besar secara berurutan, sesuaikan templat ke bidang kerja laser Trotec Anda.
Untuk volume pesanan besar, lebih ekonomis menerapkan templat dalam rangkap dan dengan basis. Anda dapat menggunakan waktu kerja Anda secara efisien dengan menempatkan templat pertama dalam laser dan mengukirnya saat Anda memuat ulang templat kedua di luar.
Berkat basis, templat yang dimuat dapat dengan mudah dipindahkan dari meja kerja ke laser Trotec Anda. Oleh karena itu, alas harus dibuat dari bahan padat. Saat menempelkan basis dan templat, pastikan semuanya dilem dengan benar di atas yang lain.
Bagaimana cara menemukan kontur yang tepat untuk benda kerja?
![trace contour](/static_processed/04b03d7af3d00e40e5f1b2bee1508223/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/creating-templates/trace-contour.jpg","edits":{"extract":{"top":0,"left":0,"width":4864,"height":3648},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Transfer kontur benda kerja ke dalam program grafis Anda menjadi faktor kunci untuk membuat templat. Ada beberapa metode:
Varian 1: Ukur
Jika garis besar benda kerja Anda adalah bentuk geometris yang sederhana, sebaiknya ukur bentuk dan lacak di program grafis Anda.
Varian 2: Pindai benda kerja
Jika benda kerja Anda terdiri dari sudut kompleks dan jari-jari, kami sarankan memindai benda kerja. Kemudian impor file yang dipindai ke program grafis dan cukup lacak konturnya.
Varian 3: Lacak dan pindai
Jika benda kerja Anda terlalu tebal untuk pemindaian, Anda dapat mentransfer kontur dengan pena di selembar kertas dan kemudian memindainya. Ketika Anda mengimpor gambar yang dipindai ke dalam program grafis, Anda dapat mencoba untuk secara otomatis mengonversi gambar menggunakan flash-vectorization. Namun, kami sarankan Anda melacak kontur sendiri karena sejumlah besar node yang tidak perlu tertanam dalam kontur selama konversi otomatis.
Apa yang perlu saya perhatikan saat menentukan kontur?
![laser cutting templates](/static_processed/7545cae6d93ae1d0c9f32279f13be6dd/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/creating-templates/laser-cutting-template-detail.jpg","edits":{"extract":{"top":0,"left":0,"width":4864,"height":3648},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Saat menentukan kontur benda kerja, selalu pastikan bahwa Anda memindai atau menyelaraskan bentuk sedemikian rupa sehingga ukiran di masa depan dapat berjalan lurus dan tidak harus diputar. Ini membuatnya lebih mudah untuk menyelaraskan bidang gambar dan teks pada benda kerja Anda.
Sangat membantu untuk melacak titik-titik khusus di benda kerja (mis. lubang untuk rantai manik, dll.) sehingga Anda tidak sengaja menempatkan ukiran Anda di area ini nanti.
Setelah bentuknya ditentukan, cobalah memotong kontur dan masukkan benda kerja. Jika perlu, perbaiki posisi yang tidak cocok. Selalu gunakan beberapa benda kerja saat percobaan, karena ini juga dapat dikenakan toleransi terkait produksi.
Tip:
Sangat membantu untuk menambahkan potongan tambahan dalam bentuk setengah lingkaran. Ini membuatnya lebih mudah untuk menghapus bagian yang sudah terukir.Lensa mana yang saya gunakan untuk pembuatan templat?
![](/static_processed/a7146127a8c385368a9832e18c35b52c/co2-laser-focus-lenses.jpg?{"image":"https://backend.troteclaser.com/static/images/Laser_Machines/Laser_Accessories/Focus_Lenses/co2-laser-focus-lenses.jpg","edits":{"extract":{"top":0,"left":0,"width":6294,"height":4724},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Secara umum, sebaiknya gunakan lensa sekecil mungkin (1,5" atau 2") untuk menjaga agar celah pemotongan sekecil mungkin.
Tip lainnya untuk pembuatan templat:
![diverse schablonen zum lasergravieren](/static_processed/a60fed7d4bb995842a0930506104e41d/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/creating-templates/various-templates-laser-engraving.jpg","edits":{"extract":{"top":0,"left":0,"width":4687,"height":3515},"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
- Jika Anda menggunakan banyak templat yang berbeda, cukup ukir nama file grafis yang bersangkutan. Ini membuatnya cepat dan mudah untuk menemukan file kerja yang tepat.
- Tandai sudut unit pada titik nol pada templat sehingga Anda dapat dengan cepat dan mudah memasukkannya.
- Jika templat agak kecil dan praktis, ada gunanya menyimpannya dalam folder. Untuk melakukannya, cukup lubangi templat Anda. Dengan demikian, templat Anda tetap aman dan cepat tersedia.
- Saat Anda mengirim pekerjaan ukiran di masa depan ke laser, selalu kirim seluruh grafis termasuk kontur luar templat. Sebelum mengukir benda kerja Anda, atur warna "merah" ke "pengaturan posisi" pada parameter dalam basis data bahan. Ini memudahkan Anda untuk memeriksa apakah templat diposisikan dengan benar di dalam mesin.
- Untuk menentukan posisi yang diinginkan agar pemrosesan laser berjalan cepat dan andal, baca Tip dan trik untuk alat bantu penentuan posisi.
