Flaschendisplay aus bedrucktem TroGlass XT
Fertigen Sie ein originelles Flaschendisplay aus TroGlass XT. Extrudiertes Acryl hat eine gleichbleibende Materialdicke und ist deshalb für Anwendungen geeignet, wo Teile zusammengesteckt werden müssen.
Vorbereitung
Benötigtes Material
- 3mm TroGlass XT
Verwendete Maschine
- Speedy 360
- 80 Watt
- 2" Linse
- weiße Acrylgitterauflage
Dieses Muster kann auch mit den Lasergravierern Speedy 300 und Speedy 400 mit der JobControl® Vision-Software nachgemacht werden.
Urheberrechtlicher Hinweis:
Diese Vorlage darf nicht für Produkte zum Weiterverkauf oder sonstigem Vertrieb verwendet werden. Sollten Sie eine solche Vorgehensweise beabsichtigen, müssen Sie eine eigene, dem Umfang entsprechende iStock – Lizenz "Pineapple" und "Pineapple pieces" erwerben. Für widerrechtliches Handeln übernehmen wir keine Haftung.
Schritt für Schritt
![](/static_processed/b0fbe794a28cf50572cacbac71cc4065/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/bottle-display/bottle-display-grpahic-file-illustrator.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "bottle-display-grpahic-file-illustrator.PNG")

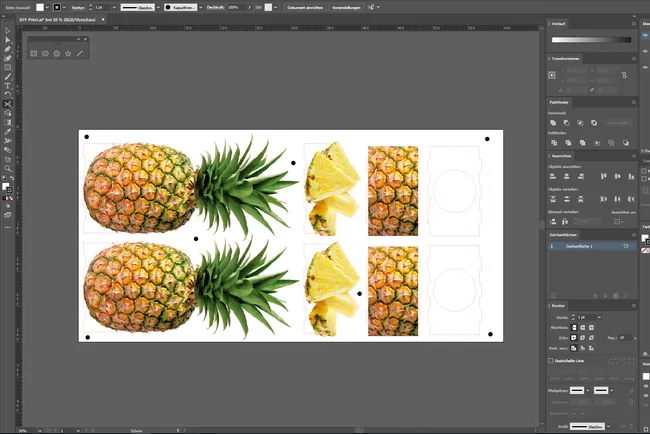

Schritt 1: Grafikdateien importieren und Druck
Erstellen Sie Ihr eigenes Design oder verwenden Sie unsere Vorlage.
Wir drucken das Motiv mit einem UV-Drucker auf die Rückseite des Acryls. Durch die Passmarken erkennt das JobControl Vision Kamerasystem die Position und schneidet exakt entlang der Kontur.
![](/static_processed/b50b1ddd499a4306ec38181056109a02/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/bottle-display/laser-parameter-bottle-display.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-parameter-bottle-display.PNG")
Schritt 2: Design Acryl
Erstellen Sie Ihr eigenes Design oder verwenden Sie unsere Vorlage. Messen Sie vor dem Erstellen der finalen Steckverbindungen den Schnittspalt. Führen Sie dazu einen Testschnitt mit dem geeigneten Parameter und der passenden Linse aus. TroGlass XT verfügt über eine gleichbleibende Materialdicke. Daher können Sie dieses Testergebnis auf alle weiteren Designs mit gleichbleibenden Lasereinstellungen übernehmen.
Schicken Sie nun den Job mit untenstehenden Einstellungen an den Laser.

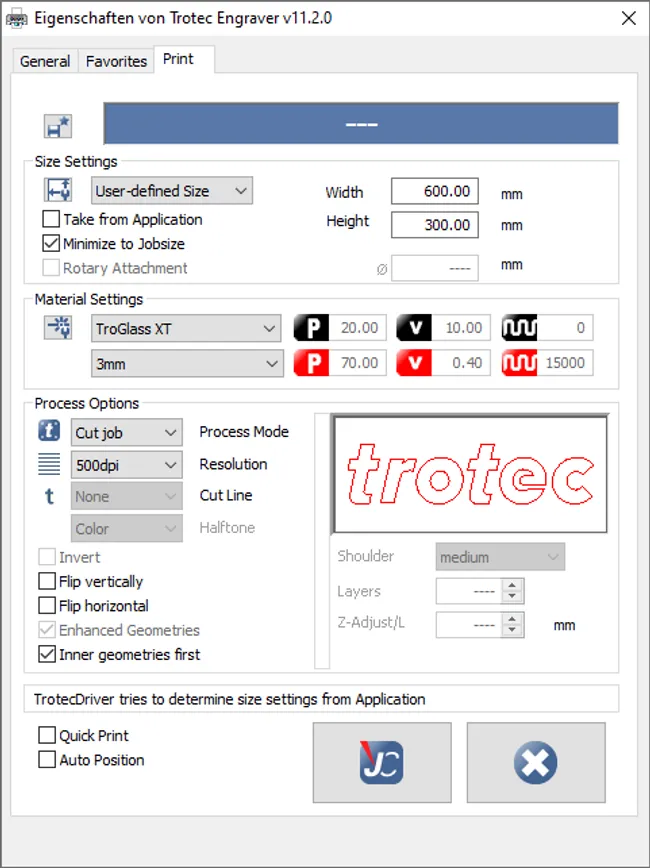

Druckeinstellungen:
| Prozessart | Auflösung | Schneidlinie |
|---|---|---|
| Vector Job | 500dpi | keine |
| Rasterung | Andere |
|---|---|
| - | Optimierte Geometrien, innere Geometrien zuerst |
![](/static_processed/a2dac5f148f54aad08339f8c3f920075/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/bottle-display/laser-cutting-display-extruded-acrylic.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-cutting-display-extruded-acrylic.jpg")
Schritt 3: Laserprozess
Nehmen Sie nun die Parametereinstellungen vor. Unsere vorgeschlagenen Parameter können je nach verwendeter Lasermaschine und verfügbarer Laserleistung abweichen.
Laser Parameter:
| Farbe | Prozess | Leistung (%) | Geschwindigkeit (%) | ppi/Hz |
|---|---|---|---|---|
| rot | Schneiden CO2 | 70 | 0,4 | 15.000 |
| Durchgänge | Zublasung | Z-Offset | Richtung | Erweitert |
|---|---|---|---|---|
| 1 | EIN | - | - | - |
![](/static_processed/e58746b579f02e324282903394f687ae/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/bottle-display/assemble-laser-cutting-acrylic-bottle-display.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "assemble-laser-cutting-acrylic-bottle-display.jpg")
Schritt 4: Zusammenbau
Bauen Sie die Einzelteile zusammen und fügen Sie das Produkt hinzu, für das Sie werben möchten.
![](/static_processed/c010f287d3b338320e92ae595b6ae7a0/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/bottle-display/acrylic-bottle-display.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Warum sollte ich TroGlass XT verwenden?
TroGlass XT ist das Produkt, auf das alle Modellbauer, Innen- und Außendesigner sowie Schilder- und Display-Hersteller warten.
Es handelt sich um ein transparentes, extrudiertes Acrylglas mit fantastischer Lichtdurchlässigkeit, ausgezeichneter Beständigkeit gegen Witterungseinflüsse im Freien und geringer Dickentoleranz.
