Expositor de botellas de TroGlass XT impreso

Cree un original expositor de botellas de TroGlass XT. El acrílico extruido tiene un espesor de material constante y, por lo tanto, es adecuado para aplicaciones en las que las piezas deben unirse.

Preparación

Material utilizado

TroGlass XT 3mm

Sistema utilizado

Speedy 360
80 W
lente de 2"
retícula blanca de corte de acrílico

Esta muestra se puede hacer con la grabadora láser Speedy 300 y Speedy 400 con el software JobControl^® Vision.

Nota de Copyright:

Esta plantilla no puede usarse para productos para reventa u otro tipo de distribución. Si usted tiene la intención de hacerlo, debe comprar su propia licencia iStock "Piña" y "Trozos de piña". No asumimos ninguna responsabilidad por acciones ilegales.

Expositor de botellas de acrílico

ZIP

Descargar ahora

ZIP

Descargar ahora

Paso a paso

Paso 1

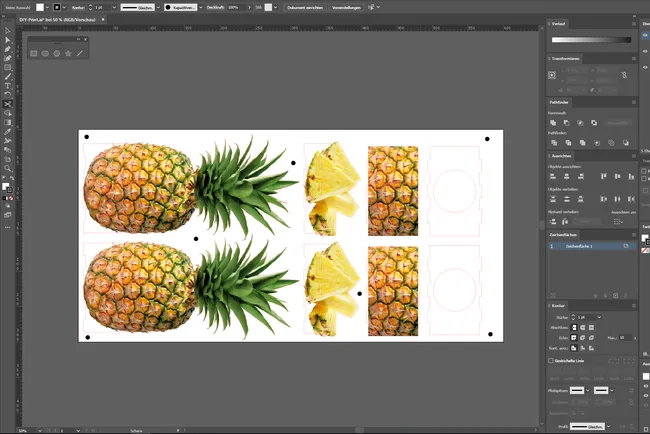

Paso 1: Importar archivos gráficos e imprimir

Importe nuestra plantilla y adáptela a sus necesidades. Imprimimos el diseño en la parte posterior del acrílico con una impresora UV. Con las marcas de registro, el sistema de cámaras JobControl Vision reconocerá la posición y cortará con precisión a lo largo del contorno.

Paso 2

Paso 2: Diseñar acrílico

Importe nuestra plantilla y adáptela a sus necesidades. Antes de dibujar las conexiones finales, mida la entalladura. Para ello, realice un corte de prueba con un parámetro y lente adecuados. TroGlass XT viene con un espesor de material constante. Por lo tanto, usted puede transferir los resultados de las pruebas a todos los diseños futuros cuando use la misma configuración de láser.

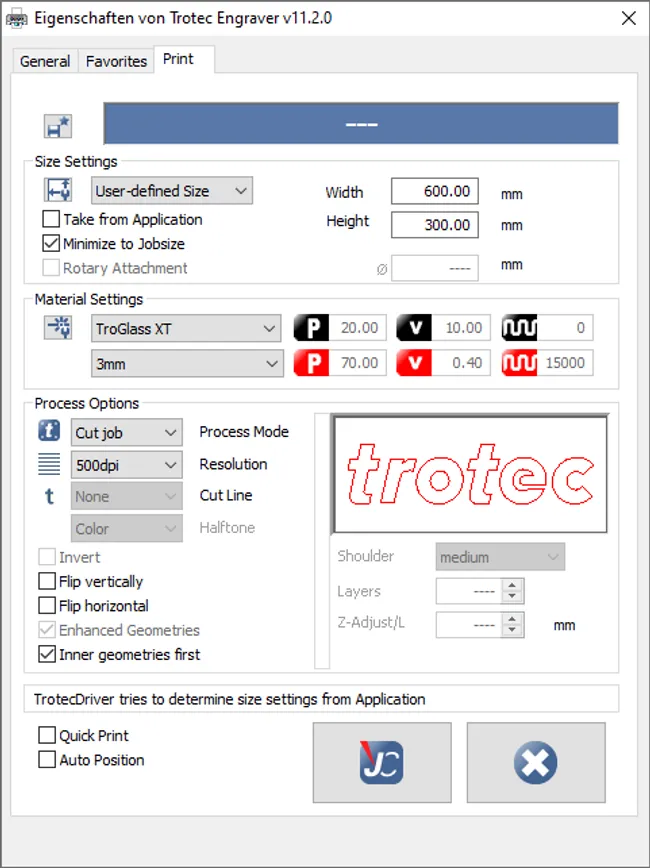

Envíe el trabajo al láser usando los ajustes del controlador mencionados abajo.

Ajustes de impresión:

Modo de procesamiento	Resolución	Línea de corte
Trabajo con vectores	500dpi	ninguna

Medio tono	Otros
-	Geometrías optimizadas, primero las geometrías internas

Paso 3

Paso 3: Procesamiento con láser

Los parámetros láser pueden variar en función del tipo de máquina láser y la potencia láser disponible.

Parámetros láser:

Color	Proceso	Potencia (%)	Velocidad (%)	ppi/Hz
rojo	Corte CO₂	70	0,4	15.000

Pasadas	Asistencia de aire	Offset Z	Dirección	Avanzado
1	activado	-	-	-

Paso 4

Paso 4: Ensamblaje

Ensamble las piezas individuales y agregue el producto que usted desea promocionar.

¿Por qué usar materiales TroGlass XT?

TroGlass XT es el producto que todos los fabricantes de modelos, diseñadores de interiores y exteriores, y fabricantes de carteles y expositores están esperando.
Es un vidrio acrílico extruido transparente con una fantástica transmisión de luz, excelente resistencia a exteriores y baja tolerancia de espesor.
