Akrylowe pudełko na pieniądze
Skarbonka z akrylu grawerowana zdjęciami jest prawdziwym hitem wśród fanów samochodów i nie tylko. Zobacz pełen wybór materiałów na naszej stronie www.laminaty-grawerskie.pl
Przygotowanie
Potrzebne materiały
- 1/4 arkusza TroGlass Color Gloss, kolor czarny, grubość 3 mm (dostępny w ofercie Trotec)
- Materiał do przykrycia stołu do grawerowania (np. papier)
Użyty laser Trotec
- Speedy 400 flexx
- 120 wat CO2/laser fiber 50 wat z soczewką 2.85" dla lasera flexx
Do tej wykonania tej próbki powinienes wykorzystać dowolny laser z serii Speedy flexx.
Ważne
- Użyj akrylowego stołu do cięcia.
- Pozostaw folię ochronną na materiale podczas cięcia. Zabezpiecza akryl przed porysowaniem. Usuń folię tuż przed znakowaniem.
-
Wskazówka:
- Możesz przygotować więcej skarbonek bez graweru i personalizować je na prośbę Klientów.
Krok po kroku
![](/static_processed/5228351aa8aff52f05c001b75ede6417/csm_moneybox-dreamcar-cutting-parts_23a4055015_1.jpeg?{"image":"https://backend.troteclaser.com/static/images/applications/acrylic-money-box/csm_moneybox-dreamcar-cutting-parts_23a4055015_1.jpeg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "csm_moneybox-dreamcar-cutting-parts_23a4055015_1.jpeg")
Krok 1: Zaimportuj / Stwórz projekt szablonu
Zaimportuj nasz wzór do swojego programu graficznego. Zoptymalizowaliśmy nasz projekt, tak aby móc wyprodukować dwie skarbonki z jednej ćwiartki arkusza TroGlass bez marnowania materiału. Możesz też odwiedzić www.makeabox.io, wpisać pożądane wymiary, grubość materiału, cięć itp. i pobrać plik. Jeśli zdefiniujesz właściwie cięcia, możesz w prosty sposób połączyć części bez użycia kleju (użyliśmy nacięć 0,2 mm).
Ustawienia wydruku
| Typ obróbki | Rozdzielczość | Linia cięcia |
|---|---|---|
| Standard | 500 dpi | brak |
| Półton | Inne |
|---|---|
| Czarno-biały | zaawansowane kształty najpierw kształty wewnętrzne |
![](/static_processed/a6f22461264a44a10b7d34c37242ac02/csm_box-marked-neutral_e0942cfad6_2.jpeg?{"image":"https://backend.troteclaser.com/static/images/applications/acrylic-money-box/csm_box-marked-neutral_e0942cfad6_2.jpeg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "csm_box-marked-neutral_e0942cfad6_2.jpeg")
Krok 2: Proces obróbki laserem
Użyj stołu do cięcia z akrylową kratownicą dla uzyskania lepszych rezultatów. Dzięki temu unikniesz odbić na tyle materiału. Ułóż arkusz akrylu w swoim laserze i przykryj resztę stołu w celu zmaksymalizowania mocy odciągu. Wytnij projekt z TroGlass.
Użyte parametry lasera:
| Kolor | Proces | Moc (%) | Prędkość (%) | ppi/Hz |
|---|---|---|---|---|
| czerwony | cięcie CO2 | 30 | 0.2 | 5000 |
| Powtórzenia | Nadmuch powietrza | Oś Z | Zaawansowane |
|---|---|---|---|
| 1 | włączony | - | - |
Info:
- Użyliśmy standardowych parametrów lasera z programu JobControl zoptymalizowanych na jakość, ponieważ chcemy znakować również krawędzie cięcia.
- Parametry materiałów z JobControl są dostępne do pobrania na www.troteclaser.com
- Możesz przygotować więcej skarbonek i personalizować je na prośbę Klientów.
![](/static_processed/34bc75689e9dc4cac27a450d01b2bac6/csm_driver-moneybox-marking_b6e6697e43_3.png?{"image":"https://backend.troteclaser.com/static/images/applications/acrylic-money-box/csm_Driver-Moneybox-Marking_b6e6697e43_3.png","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "csm_Driver-Moneybox-Marking_b6e6697e43_3.png")
Krok 3: Przygotowanie zdjęć do wygrawerowania na skarbonce
Otwórz szablon do znakowania laserem. Widać na nim cztery boki skarbonki. Zaimportuj pożądany obraz i ustaw go na środku strony. Upewnij się, że obraz jest wystarczająco duży, aby zakryć wszystkie cztery boki skrzynki. Stwórz 3 kopie obrazu i ustaw je na środku strony. Teraz ustaw każdy z obrazów w jednym z czterech zasobników power clip (z przeźroczystym konturem - zobacz film). Obraz pokazuje się jeden, ale zostaje podzielony na cztery. Teraz wyślij wszystkie cztery projekty do lasera. Upewnij się, że podane wymiary są dokładne i że grafika znajduje się na środku.
Ustawienia drukowania:
| Typ obróbki | Rozdzielczość | Linia cięcia |
|---|---|---|
| Zdjęcie | 500 dpi | brak |
| Półton | Inne |
|---|---|
| Stucki | Odwrócone |
Ważne:
Wszystkie czarne części obrazu są znakowane i na późniejszym etapie pojawiają się w kolorze białym. To dlatego obraz musi być odwrócony.
![](/static_processed/61ea8658fc3abfe250fbeec539441453/csm_moneybox-dreamcar-powerclip_9a8775e14b_4.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/acrylic-money-box/csm_Moneybox-Dreamcar-powerclip_9a8775e14b_4.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "csm_Moneybox-Dreamcar-powerclip_9a8775e14b_4.jpg")
Krok 4: Znakowanie laserem fiber
Ułóż złożoną skarbonkę w laserze. Rozpocznij znakowanie od prawej (wąskiej) strony (nr 1), a następnie lewej (wąskiej) strony (nr 3). Następnie znakuj przód (nr 2) i na koniec tył (nr 4). Pamiętaj, aby ustawić ogniskową przed znakowaniem przodu (nr 2). Możesz znakować części 1-4 jedna po drugiej, jednak wówczas musisz ustawić ogniskową po każdej części.
Użyte parametry lasera:
| Kolor | Proces | Moc (%) | Prędkość (%) | ppi/Hz |
|---|---|---|---|---|
| czarny | grawerowanie FLP | 40 | 55 | 75000 |
| Powtórzenia | Nadmuch powietrza | Oś Z | Zaawansowane |
|---|---|---|---|
| 1 | włączony | - | wysoka jakość |
![](/static_processed/3c828fdb4a88f80ec2251353a587a7d7/csm_moneybox-acrylic_5577e27c62_5.jpg?{"image":"https://backend.troteclaser.com/static/images/applications/acrylic-money-box/csm_Moneybox-acrylic_5577e27c62_5.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "csm_Moneybox-acrylic_5577e27c62_5.jpg")
Krok 5: Po obróbce
Wyczyść skarbonkę wodą i płynem do mycia naczyń.

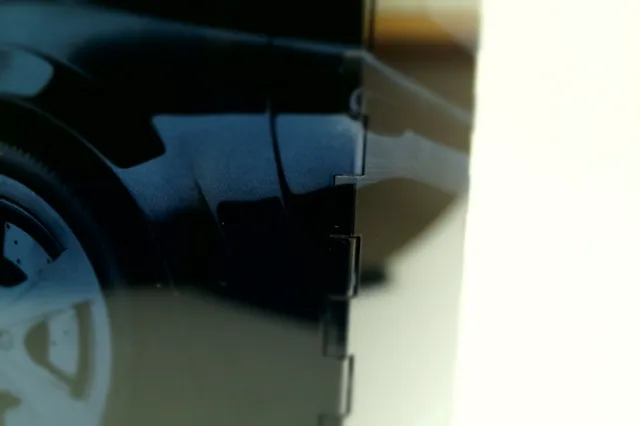

![](/static_processed/8051cff9ba9564bdfda432294f863a89/.JPG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/money-box/All-around-marking.JPG","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Inspiracje
- Najlepsze rezultaty na ciemnym akrylu można osiągnąć dzięki laserowi fiber z serii Speedy flexx.
- Jeśli chcesz oznakować cztery osobne obrazy zamiast jednej grafiki na wszystkich bokach, możesz oznakować obraz bezpośrednio na materiale przed cięciem.
- Możesz też wykonać na materiale nadruk UV. Nasz program JobControl Vision pomoże Ci wyciąć zadrukowane szablony z najwyższą precyzją. Pamiętaj, że krawędzie cięcia będą wyglądały na czarne (w kolorze użytego akrylu).
