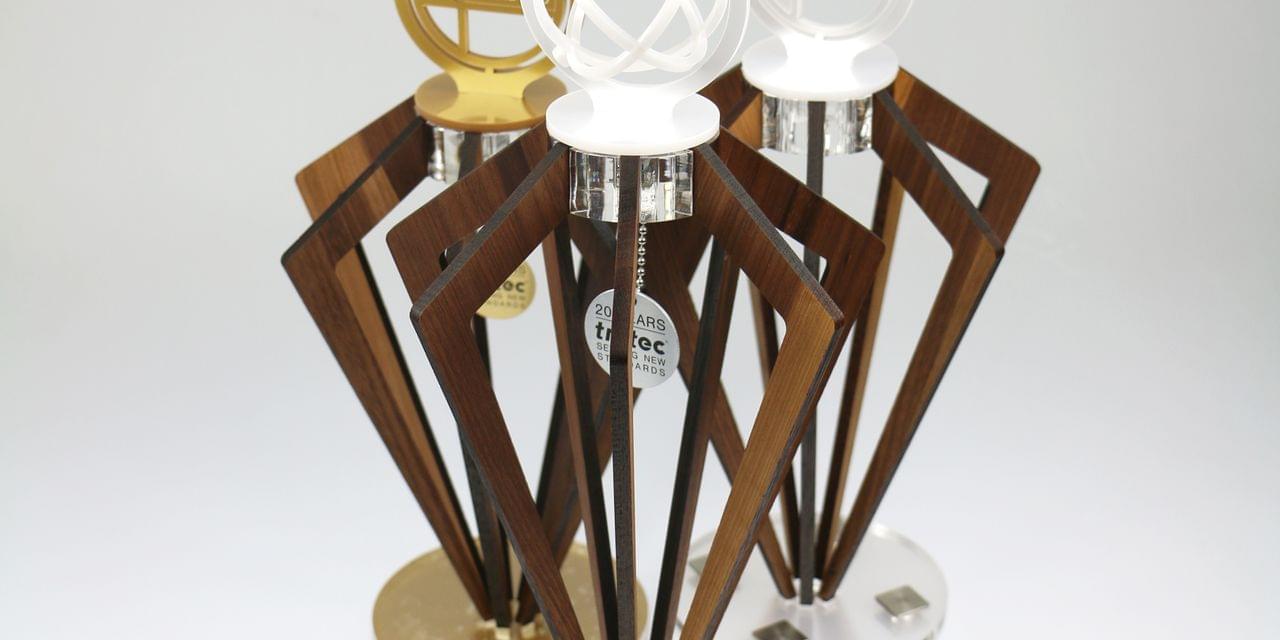

Trofeo per anniversario in diversi materiali Trotec

acrylic-wooden-trophy

Trofeo per anniversario in diversi materiali Trotec

Sei alla ricerca di un trofeo originale che possa essere adattato alle esigenze dei tuoi clienti?
Sei nel posto giusto! Lasciati ispirare dalla versatilità del laser e dalla combinazione di materiali che abbiamo utilizzato.
Per scoprire l'ampio assortimento di materiali per l'incisione di Trotec, visita il sito: www.materiali-per-incisione.it

Preparazione

Materiale richiesto
  • Legno massello di noce da 600x300 mm
  • 1/4 di foglio di TroGlass Metallic in argento brillante
  • 1/4 di foglio di TroGlass Clear da 5 mm
  • 1/4 di foglio di TroGlass Clear da 20 mm
  • 1 kit di sistemi di montaggio della segnaletica a parete S15-15-FK
  • 1 targhetta in alluminio argento con catenella a sfere
  • Punti di colla, nastro adesivo sui due lati o colla acrilica
Macchina utilizzata

Il trofeo può essere realizzato con uno dei nostri apparecchi laser, dalle macchine per incisione laser Speedy o dalle laser cutter serie SP.

Importante
  • Non abbiamo utilizzato la colla per tenere uniti i pezzi, pertanto va prestata particolare attenzione all'intaglio. Se necessario, è possibile tagliare una piccola forma con i parametri che si desiderano utilizzare sul materiale e misurare la dimensione. Quindi è possibile adattare di conseguenza l'intaglio.
  • I parametri del laser possono variare a seconda della macchina utilizzata e della potenza del laser disponibile.
Trofeo per anniversario

ZIP

Scarica ora

Passo dopo passo

laser-cutting-wood-trophy
Fase 1

Materiale 1: Legno

Importare il disegno nel programma di grafica utilizzato e modificarlo in base alle proprie esigenze. Per questo trofeo abbiamo scelto sette pilastri, ma potete adattarne il numero alle esigenze dei clienti o al vostro gusto personale.

1. Impostazioni di stampa

Per prima cosa tagliare il legno e inviare il lavoro al laser con le impostazioni seguenti:

Modalità del processo Risoluzione Linea di taglio
Standard 500 dpi nessuna
Mezzitoni Altri
Colore Geometrie ottimizzate, prima le geometrie interne

2. Processo del laser e parametri del laser con il legno

Inserire il legno nel laser e attivare la funzione di aspirazione per compensare eventuali irregolarità.

Colore Processo Potenza (%) Velocità (%) ppi/Hz
rosso taglio a CO2 100 0,8 1000
Passaggi Air Assist Offset Z Avanzato
1 on - -

Informazioni:

Utilizzare i parametri standard del laser per noce di legno massello

laser-cutting-acrylic-20mm
Fase 2

Materiale 2: acrilico da 20 mm

Il prossimo passaggio è di produrre la base dei connettori superiori. Abbiamo utilizzato acrilico da 20 mm, ma è possibile utilizzare anche spessori inferiori.
Misura lo spessore delle parti in legno prima di tagliare le parti in acrilico. Adatta gli intagli se necessario.

1. Impostazioni di stampa

Invia il file al laser utilizzando le seguenti informazioni:

Modalità di processo Risoluzione Linea di taglio
Standard 500 dpi nessuna
Mezzitoni Altro
Colore Geometrie migliorate, prima geometrie interne

2. Lavorazione laser e parametri laser acrilico 20 mm

Abbiamo tagliato l'acrilico con una SP1500 con 400 watt di potenza, con una lente da 5" e una messa a fuoco di 4mm all'interno del materiale.
The slot in the upper connector is used to insert the ball chain. Adapt the engraving depth if necessary.

Colore Processo  Potenze (%) Velocità (%) ppi/Hz
rosso Taglio CO2 35 0,2 2000
Passate Air Assist Z-Offset Avanzate
1 on 4 mm -

Consigli:

Se utilizzi una laser della serie Speedy, puoi ridurre lo spessore del materiali a 10 mm. Utilizza i parametri standard ottimizzati per la qualità e una lente da 2.5".

Informazioni:

Utilizzare i parametri standard del laser con TroGlass Clear da 20 mm per il taglio dei pezzi

laser-process-troglass-metallic
Fase 3

Materiale 3: TroGlass Metallic

The middle part can of course be made out of any other TroGlass colors or other materials. You can also add a logo if you wish.

1. Print settings

Send the file to your laser using following settings:

Process mode Resolution Cut line
Standard 500 dpi none
Halftone Others
Color Optimized geometries, inner geometries first

 2. Laser process and laser parameters TroGlass Metallic

Depending on how you want to fix the TroGlass Metallic on the 20 mm base, you can put some double-sided adhesive foil on it before cutting.

Color Process  Power (%) Speed (%) ppi/Hz
red Cut CO2 40 0,2 5000
Passes Air Assist Z-Offset Advanced
1 on - -

Info:

We used the standard laser parameters for TroGlass optimized for quality.

laser-cutting-acrylic-5mm
Fase 4

Materiale 4: acrilico da 5 mm

Come con gli altri materiali, misurare lo spessore del legno e, se necessario, adattare l'intaglio.

1. Impostazioni di stampa

Inviare il lavoro al laser.

Modalità del processo Risoluzione Linea di taglio
Standard 500 dpi nessuna
Mezzitoni Altri
Colore Geometrie ottimizzate, prima le geometrie interne

2. Processo del laser  e parametri del laser con acrilico da 5 mm

Posizionare l'acrilico sul piano con griglia di taglio in acrilico.

Colore Processo Potenza (%) Velocità (%) ppi/Hz
rosso taglio a CO2 85 0,2 20000
Passaggi Air Assist Offset Z Avanzato
1 on -1,5 mm -

Informazioni:

Utilizzare parametri standard per TroGlass Clear da 5 mm ottimizzati per la qualità.

Fase 5

Materiale 5: targhetta di alluminio

La targhetta di alluminio è perfetta per celebrare i risultati del vincitore del trofeo. Per questo dettaglio da mettere in evidenza potete utilizzare anche targhette di altri colori e forme, oppure materiali diversi come TroLase o AlumaMark.

1. Impostazioni di stampa

Inviare il lavoro al laser

Modalità di processo Risoluzione Linea di taglio
Standard 500 dpi nessuna
Mezzitoni Altri
Colore -

2. Processo del laser e parametri del laser per targhetta in alluminio

Posizionare la targhetta nel laser. Utilizzare la lente da 1,5" per vedere i dettagli più rifiniti. Le impostazioni possono variare a seconda della macchina laser utilizzata e della potenza del laser disponibile. Per la marcatura nera sul retro utilizzare SpeedMarker con il laser MOPA.

Suggerimento:

Per la posizione esatta della grafica sul pezzo da lavorare è possibile utilizzare un modello o i semplici ausili di posizionamento del software JobControl®

Colore Processo  Potenza (%) Velocità (%) ppi/Hz
nero incisione a CO2 10 20 500
Passaggi Air Assist Offset Z Avanzato
1 on - alta qualità
Fase 6

Assemblaggio

Assemblare il trofeo inserendo per prima cosa gli elementi in legno nell'attacco superiore. Prima di disporre gli ultimi elementi, infilare la catenella a sfere nella targhetta di alluminio e posizionare la chiusura nella fessura. Quindi inserire le parti inferiori degli elementi di legno nell'acrilico da 5 mm.
Montare gli elementi di fissaggio della segnaletica con punti di colla, aiutandosi con le marcature ripiegate su TroGlass Metallic. Stringere le viti. Infine incollare il pezzo di TroGlass Metallic sulla base di acrilico.

E voilà... questo originale trofeo è pronto!

Come elemento di design davvero speciale abbiamo creato un globo mobile che è la vera peculiarità di questo trofeo. Le istruzioni step by step per il globo in acrilico possono essere scaricate qui.

Ispirazioni

Questo è un campione per gli utilizzatori di laser avanzati. Con pochi adattamenti questo trofeo può essere in parte realizzato in anticipo e adattato ai requisiti del cliente.
