Tecnica di taglio per applicazioni di piegatura Consigli

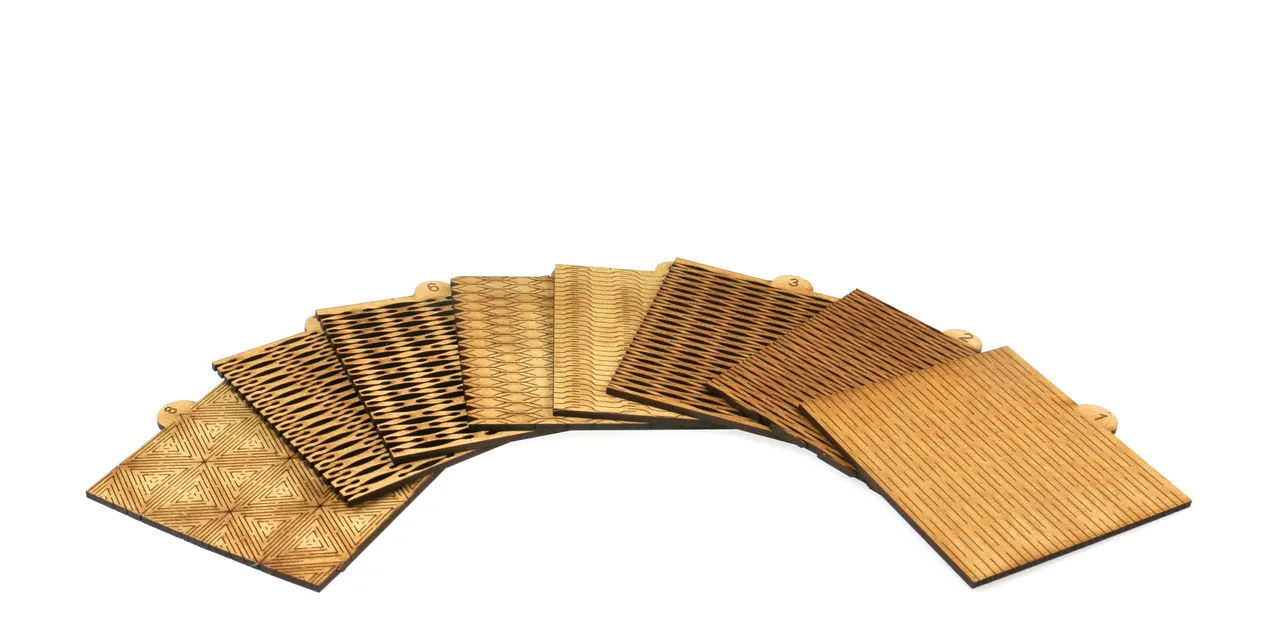

Effettuando tagli tramite geometrie di piegatura o tecniche di "kerf cut", materiali rigidi in fogli come il legno o l'acrilico possono essere piegati. Ci sono una varietà di forme e geometrie differenti che rendono possibile la flessione del materiale. Abbiamo testato diversi materiali, come legno e acrilico da 3 a 5 mm, e ne abbiamo selezionati alcuni. Qui puoi trovare i modelli grafici appropriati da scaricare.

Quali tecniche di taglio ci sono?

Kerf 1: Linee di taglio dritte

Le linee dritte formano un raggio stabile. Più distanti le singole linee di taglio, maggiore è il raggio di curvatura. A seconda della grafica e del materiale, è possibile selezionare una distanza fino a 0,5 mm tra le linee.

Kerf Cut: Legno piegato con linee dritte

Kerf 2: Piccole onde

Le piccole onde sono interconnesse e rendono il materiale flessibile. Questa tecnica di taglio è adatta per materiali fino a 3 mm di spessore. Il raggio di curvatura è molto grande.

Kerf Cut: Legno piegato con piccole onde

Kerf 3: Nido d'ape a trama larga

Con il nido d'ape a trama larga, le curve sono rastremate alle estremità e tagliate fuori dal foglio. Questo modello di taglio viene spesso utilizzato nella modellistica. Grazie alla trama larga a nido d'ape, anche tavole di legno spesse fino a 5 mm possono essere utilizzate in modo flessibile. I favi possono essere facilmente separati e pressati insieme e queste proprietà possono essere facilmente combinate con connessioni, ad esempio per creare braccialetti.

Kerf Cut: Piegatura del legno con nido d'ape a trama larga

Kerf 4: Linea di taglio ondulata

Come il modello 1, questo pattern di taglio è costituito esclusivamente da linee di taglio, ma differisce nelle proprietà di piegatura, in quanto risulta molto più flessibile.

Kerf Cut: Curvatura del legno con linea ondulata

Kerf 5: Linea di taglio a nido d'ape

Lo speciale pattern di questo taglio consente di ottenere flessibilità in tutte le direzioni. Ciò rende possibili numerose applicazioni creative, ad esempio nella progettazione di borse.

Kerf Cut: Piegatura del legno con linee di taglio a nido d'ape

Kerf 6 and 7: Onde strette e larghe

Questa tipologia di tagli funziona bene con molti materiali diversi. La forma delle singole linee di taglio conferisce stabilità e flessibilità al materiale.

Kerf Cut: Piegatura del legno con onde ampie

Kerf Cut: Legno piegato con onde strette

Kerf 8: Forma triangolare

Questo modello di taglio può essere piegato in tutte le direzioni e, grazie al suo design, questo pattern viene spesso utilizzato come elemento grafico.
La forma triangolare di questa tecnica di taglio è molto adatta per materiali di spessore fino a circa 3 mm. Se il materiale ha uno spessore dai 5 mm in su, la curva diventa rigida e inflessibile.

Kerf Cut: Legno piegato con forme triangolari

Download

Qui puoi trovare tutti i file grafici per le diverse tipologie di kerf cut:

Download Kerf Cut template 

Tecniche di taglio su legno

Il legno è, in genere, un materiale eccellente per le tecniche di taglio con applicazioni di piegatura. Tuttavia, è necessario essere consapevoli del tipo di legno si sta utilizzando. Osserviamo le seguenti distinzioni:

Compensato
Il compensato è particolarmente adatto per essere utilizzato per applicazioni di piegatura. Incollando i fogli, il legno diventa molto flessibile in tutte le direzioni e può essere piegato in un raggio molto stretto.

Legno massello
Per tavole in legno massello con uno spessore di 5 mm, le tecniche di taglio per le applicazioni di piegatura con rientranze, come quella del Kerf 6, sono molto più flessibili di un taglio rettilineo o un taglio senza incavo (Kerf 1). Qui, è molto importante tagliare sempre nella direzione della venatura. Se le linee di taglio sono trasversali, la flessibilità si riduce e il legno si rompe più facilmente.

MDF
Come per il compensato, anche l'MDF è un materiale molto semplice con cui lavorare. A causa della miscela di venature, non è necessario allineare le linee di taglio.

Tecniche di taglio su acrilico

Le tecniche di taglio associate all'acrilico sono le migliori per le curve rigide, ad es. scatole o casi in cui il raggio di curvatura è molto raramente modificato. Con un carico continuo del modello di taglio, ad es. per un libro, le reti possono facilmente rompersi.

Durante la lavorazione dell'acrilico, è necessario osservare i seguenti punti:

Utilizza almeno una lente da 2 pollici per effettuare il taglio a piegatura: poiché l'acrilico si scioglie, se la lunghezza focale della lente è troppo piccola, l'area di taglio potrebbe ri-attaccarsi insieme immediatamente.
Raccomandiamo una distanza di taglio da 1 a 1,5 mm circa. Se il materiale si scioglie nonostante sia stata selezionata la lente corretta, aumentare la distanza tra le singole linee di taglio. Tuttavia, se la distanza selezionata è troppo grande, la flessibilità della piega diminuirà.

Kerf cut: Cutting technique for bending applications

Consigli per risultati di piegatura ottimali:

In sintesi, i seguenti punti devono essere osservati durante la creazione del pattern:

Proprietà del materiale
Direzione delle venature
Distanza di taglio
Spessore del materiale
