Raster algoritmi

Rasterska grafika i algoritmi rastera - korisni savjeti za lasersko graviranje

Što je rasterska grafika?

Rasterska grafika ili bitmap (npr. PNG ili JPEG) sastoji se od pojedinačnih slikovnih točaka (često nazvanih „piksela“), koje mogu imati različite boje. Točke ili "pikseli" u cijelosti predstavljaju raznobojnu sliku. Što su točke manje i što ih je više, bolja je kvaliteta (razlučivost) slike. No, rasterska slika ima nedostatak što je nije moguće proizvoljno povećati bez da se pojedini pikseli ne vide kao mali kvadrati. Na tom efektu se također temelji i izraz “rasterska grafika” jer slika ima različite točke raspoređene u rasteru.


Što znači rasteriranje?

Tijekom laserskog graviranja, sive ili obojene slike pretvaraju se u crno / bijele slike tijekom rasteriranja. Utisak sive slike stvara se kroz različite veličine točaka i udaljenosti od točke. Međutim, ljudsko oko raster doživljava kao mješavinu boja.

Što to znači za lasersko graviranje?
Tijekom rasteriranja, binarni podaci se izračunavaju iz slikovnih podataka kao: "1 = lasersko / 0 = nije lasersko." Grayscale ili boje se pretvaraju u crno-bijelu sliku koja se može urezati. Postoje različiti algoritmi za raspored pojedinih slikovnih točaka. U laserskom softveru JobControl® jednostavno možete odabrati željene rasterske algoritme.

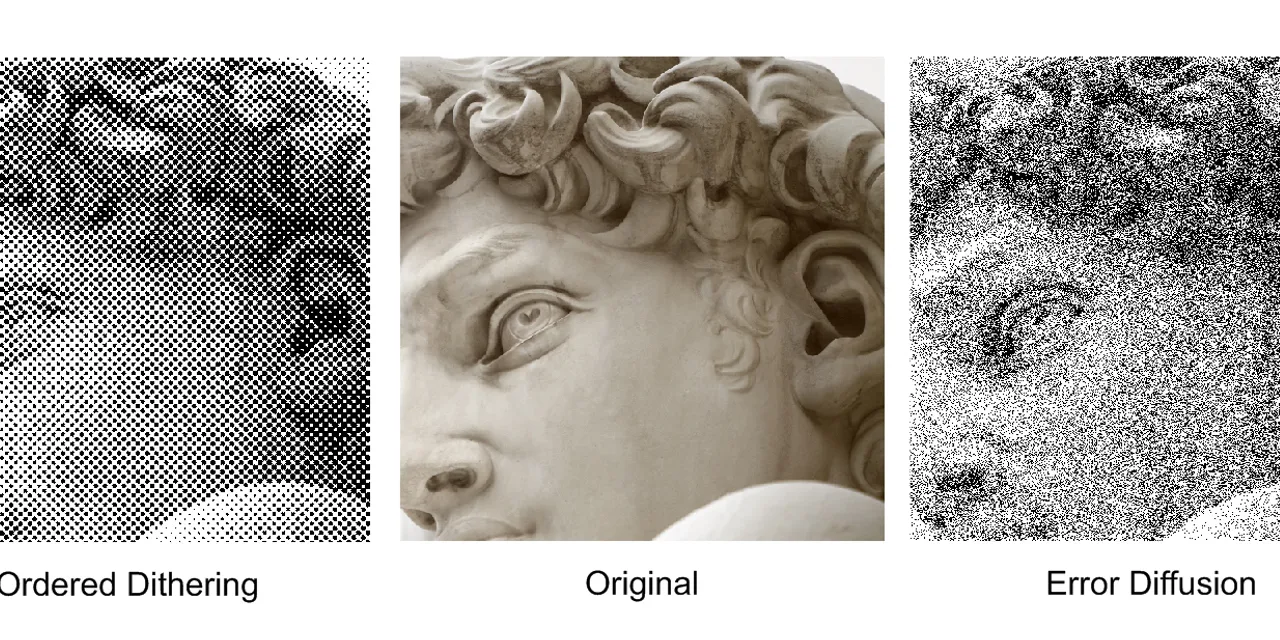

Koji su algoritmi rastera dostupni?

Sljedeći rasterski algoritmi / polutonovi dostupni su u JobControl® laserskom softveru:

  • Ordered dithering raster
  • Difuzijski raster pogrešaka (Stucki, Jarvis, FloydSteinberg)
  • Boja
  • Crno/bijelo

Ordered Dithering

"Ordered dithering" je redoslijedna rasterska struktura. Pojedine točke smještene su duž virtualnog rastera i razlikuju se ovisno o veličini sive vrijednosti. Što je tamnija vrijednost sive boje, to je veća i točka. Međutim, gustoća i položaj ostaju nepromijenjeni.

Ovaj se raster može usporediti s tiskom velikih panoa. Četiri osnovne boje predstavljene su kao točke i ispisane su jedna iznad druge. Dojam arialne slike nastaje kada ih se gleda iz daljine.

Error Diffusion

Ovi algoritmi rastera su kaotičan rasterski raspored. U laserskom softveru JobControl® mogu se izabrati tri opcije: Stucki, Jarvis i FloydSteinberg.

Princip ova tri algoritma je isti: što je tamnija vrijednost sive boje, to su točke gušće. Veličina točke ostaje nepromijenjena. Minimalno se razlikuju po grubosti i oštrini dubine.

"Error Diffusion" algoritmi postižu bolju preciznost detalja u odnosu na "Ordered dithering".

Boja i crno / bijela

Dvije "poluton" boje i crna / bijela koriste se za graviranje vektorskih podataka. Za razliku od "ordered dithering", ovdje se podaci ne pretvaraju u grayscale. Umjesto toga, objekti s 16 unaprijed definiranih boja u JobControl® izravno se prenose u laserski softver, gdje se za svaku boju može definirati pojedinačni parametar. To omogućava da se u poslu obrade različite performanse, brzine ili pomaci.


Kada koristim rasterski algoritam?

Većinom će vaše postavke materijala i dizajna odrediti koje rasterne algoritme trebate koristiti. No, evo nekoliko općih smjernica:

  • Error diffusionalgoritmi omogućuju da fotografije s puno detalja postanu jasne, poput građevina ili životinja sa gustim krznom. Slike s malo kontrasta, poput lica bebe ili fotografije niske rezolucije, također se mogu optimizirati na ovaj način.
  • Rrdered dithering raster je posebno pogodan za slike s finim tonovima sive, na primjer ljude ili slike koje moraju postići maksimalnu vidljivost.
  • Crno-bijelokoristi se za vektorsku grafiku gdje je prisutna samo crna boja gravure.
  • Boja: Čim se u vektorskoj grafici dodjeljuje druga boja za graviranje, mora se upotrijebiti rasterska boja; inače se parametar crno automatski koristi za sve gravure.

Svi ti rasteri nemaju utjecaj na linije rezanja.


Daljni savjeti

Graviranje fotografija je jednostavno uz pomoć Trotec JobControl® laserskog softvera. Napravite savršeno graviranje fotografija u 3 koraka.

Jednostavno graviranje fotografija
