Print & Cut Memo-Aufdeckspiel
Schritt-für-Schritt-Anleitungen
Sie sind auf der Suche nach einem (Werbe)-Geschenk, dass nach Kundenwünschen adaptierbar ist? Dann haben wir dieses bedruckte Memo-Aufdeckspiel für Sie.
Vorbereitung
Benötigtes Material
- 2 Stk. MDF 600x300mm in 6mm Dicke
- 1/4 Platte TroGlass Clear 10mm
- Abdeckmaterial für den Laser
Verwendete Maschine
- Speedy 360, 100 Watt
- 2,5" Linse
- JobControl® Vision Kamerasystem
- Aluminiumgittertisch oder Wabenschneidauflage für Holzschnitte
- Acrylgitterauflage für Acrylschnitte
Dieses Muster kann auch mit allen anderen Maschinen ab Speedy 300 mit der JobControl® Vision-Software nachgemacht werden.
Wichtig
Vergewissern Sie sich, dass bei den Treibereinstellungen "Bézier-Kurven und Strecken an den Treiber schicken" ausgewählt ist. Sonst werden die Passmarken von JobControl® Vision nicht erkannt.
Schritt für Schritt
![design-memo-matching-game](/static_processed/a72d2bf23bc7645a48bcbf12dcbc3f1f/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/memo-matching-game/design-memo-matching-game.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "design-memo-matching-game.jpg")
Schritt 1: Bildkarten
Erstellen Sie Ihr eigenes Design oder verwenden Sie unsere Vorlage. Tauschen Sie unsere Suchbilder durch Ihre eigenen oder die Ihrer Kunden aus. Drucken Sie das Motiv mit einem UV Drucker direkt auf die MDF-Platte.
Tipp: Hier erhalten Sie Hinweise für die Grafikerstellung mit JobControl® Vision.
Schicken Sie nun den Job mit untenstehenden Einstellungen an den Laser. Weichen Sie in diesem Fall nicht von dieser Vorgabe ab, da die Passmarken sonst von JobControl® Vision nicht erkannt werden.
Druckereinstellungen:
| Prozessart | Auflösung | Schneidlinie |
|---|---|---|
| Cut Job | 1000dpi | keine |
| Rasterung | Andere |
|---|---|
| Farbe | Optimierte Geometrien, Innere Geometrien zuerst |
![laser-cutting-acrylics-matching-game](/static_processed/aae0f188aba11bd762a2c35b7530b5ae/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/memo-matching-game/laser-cutting-acrylics-matching-game.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "laser-cutting-acrylics-matching-game.jpg")
Schritt 2: Laserprozess Bildkarten
Nehmen Sie nun die Parametereinstellungen vor. Unsere vorgeschlagenen Parameter können je nach verwendeter Lasermaschine und verfügbarer Laserleistung abweichen. Je nach Druck können die Parameter zusätzlich variieren.
Eine Anleitung zur Verwendung der JobControl® Vision Software finden Sie hier: JobControl® Vision Software
Wichtig: Verwenden Sie für die Holzschnitte die Düse mit kleinem Lochdurchmesser. Zusätzlich können Sie bei Ihrem Speedy die Zublasung erhöhen.
Tipp: Um eventuelle Schmauchbildung durch den Druck beim Laserschneiden zu vermeiden, tragen Sie auf die Oberseite Applikationstape auf. Sparen Sie die Passmarken dabei aus, damit das JobControl® Vision Kamerasystem diese auch erkennen kann.
LASERPARAMETER: PASSMARKEN
| Farbe | Prozess | Leistung (%) | Geschwindigkeit (%) | ppi/Hz |
|---|---|---|---|---|
| Schwarz | Passmarke | - | - | - |
| Durchgänge | Zublasung | Z-Offset | Erweitert |
|---|---|---|---|
| - | - | - | - |
LASERPARAMETER: SCHNEIDEN
| Farbe | Prozess | Leistung (%) | Geschwindigkeit (%) | ppi/Hz |
|---|---|---|---|---|
| Rot | Schneiden CO2 | 90 | 0.6 | 1000 |
| Durchgänge | Zublasung | Z-Offset | Erweitert |
|---|---|---|---|
| 1 | EIN | 0 | - |
TIPP:
- Wir verwenden die Standard-Laserparameter aus der Trotec JobControl®
- Die Materialparameter für JobControl® können Sie auf www.troteclaser.com herunterladen
![print-settings-matching-game](/static_processed/57fcc6a233f0111912b79bb703fd6f10/.PNG?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/memo-matching-game/print-settings-matching-game.PNG","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "print-settings-matching-game.PNG")
Schritt 3: Acrylaufbewahrung
Für die Aufbewahrung der Spielplättchen haben wir uns einen Aufsteller aus Acryl ausgedacht.
Tipp: Achten Sie beim Laserschneiden der Grundplatte auf den Schnittspalt und passen Sie diesen gegebenenfalls an.
Schicken Sie den Job an Ihren Laser.

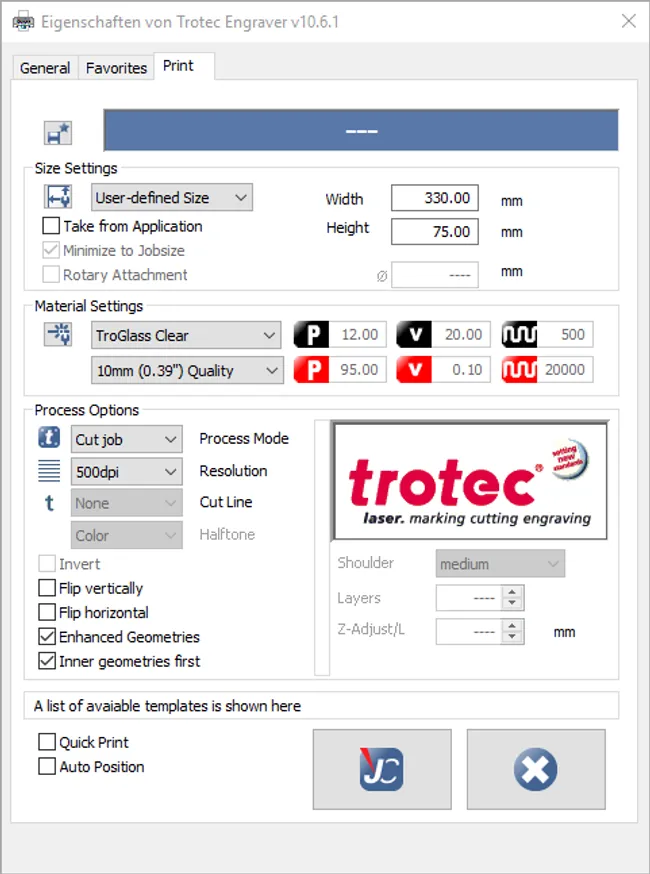

| Prozessart | Auflösung | Schneidlinie |
|---|---|---|
| Cut Job | 500dpi | - |
| Rasterung | Andere |
|---|---|
| - | Optimierte Geometrien, innere Geometrien zuerst |
![TroGlass-laser-cutting-matching-game](/static_processed/d89c0682dc9a684f98540ee2d4f108e8/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/memo-matching-game/TroGlass-laser-cutting-matching-game.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "TroGlass-laser-cutting-matching-game.jpg")
Schritt 4: Laserprozess Acrylaufbewahrung
Nehmen Sie nun die Parametereinstellungen vor. Unsere vorgeschlagenen Parameter können je nach verwendeter Lasermaschine und verfügbarer Laserleistung abweichen.
Wichtig: Verwenden Sie für die Acrylschnitte die Düse mit großem Lochdurchmesser.
Durch das Laserschneiden kann sich der Stab etwas verbiegen.
LASERPARAMETER SCHNEIDEN:
| Farbe | Prozess | Leistung (%) | Geschwindigkeit (%) | ppi/Hz |
|---|---|---|---|---|
| Rot | Schneiden CO2 | 95 | 0.1 | 20000 |
| Durchgänge | Zublasung | Z-Offset | Erweitert |
|---|---|---|---|
| 1 | EIN | -3mm | - |
TIPP:
- Wir verwenden die Standard-Laserparameter optimiert auf Qualität
- Die Materialparameter für JobControl® können Sie auf www.troteclaser.com herunterladen
![assembly-matching-game](/static_processed/a95c15972e1e58f0306bc3db06cbb121/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/memo-matching-game/assembly-matching-game.jpg","edits":{"resize":{"width":650,"fit":"cover"}},"outputFormat":{"format":"webp"}} "assembly-matching-game.jpg")
Schritt 5: Nachbearbeitung
Reinigen Sie gegebenenfalls die Schnittkanten der MDF Plättchen und stecken Sie den Aufsteller zusammen.
Fertig ist das Aufdeckspiel mit passender Aufbewahrung.
![inspiration-memo-matching-game](/static_processed/a61949fd83b9a8e7f5498481ca492fa2/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/memo-matching-game/inspiration-memo-matching-game.jpg","edits":{"resize":{"width":640,"fit":"cover"}},"outputFormat":{"format":"webp"}})
Inspiration
- Lassen Sie Ihrer Kreativität freien Lauf. Ändern Sie die Form der Plättchen oder das Material. Fügen Sie zusätzlich Logo oder Wunschschriftzug Ihrer Kunden auf der Rückseite der Spielplättchen hinzu.
- Für einen ausgefallenen Effekt haben wir noch die Schnittkante mit einem Streifenmuster graviert. Legen Sie dazu einfach die Spielplättchen samt der Aufbewahrung in den Laser und gravieren Sie alle Seiten damit
