吊牌展示架
了解如何使用卓泰克激光雕刻材料制作铝制标牌的时尚展架。
准备
所需材料:
- 1/4 张 3 mm 厚 TroGlass Satins black
- 1 张 300 x 600 mm 尺寸的 硬质樱桃木(solid wood cherry)
- 1 张 贴皮樱桃木(veneer wood cherry)
- 胶带
- 覆盖空余加工区域的材料,如纸等
所用机型:
- Speedy 360, 80 W
- 2" 透镜
- 真空工作台配合亚克力栅格切割工作台 (加工 TroGlass)
- 铝制切割工作台 (切割加工木板)
重要提示:
为了达到最佳的激光切割效果,选用亚克力栅格切割工作台进行 TroGlass 的激光切割加工,而使用铝制栅格切割工作来切割加工木板。
为了达到最佳的真空抽吸效果,请将空余工作台区域进行覆盖。
分步操作
![wooden-back-part-display.jpg 木质背部部件设计图形](/static_processed/a4fcb39b84adac39f5051d3c1e7af4c9/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/wooden-back-part-display.jpg","edits":{"resize":{"width":650,"fit":"cover"}}})
步骤 1:木质的背部部件
将我们免费提供的设计图形导入您常用的图形处理软件并按您的需要进行适当调整,先制作北部的木质部件,将设计图形以下列激光加工参数发送至卓泰克激光应用软件 JobControl® 。
提示:
为了节省材料,我们将从背部部件中切割出几个部件,因北部部件的大部分面积最终将被前部的亚克力部件覆盖住。
打印参数设置
加工方式 | 分辨率 | 切割线 |
---|---|---|
标准 | 500 dpi | 无 |
Halftone | 其他 |
---|---|
color | 几何图形优化, 内部图形优先 |
步骤 2:激光加工背部部件
放入饰面木板并将真空抽吸效果开到最大,最大化补偿材料的不平坦性,切下背部部件并用湿布进行水到清洁,所用激光加工参数将会因所用机型及激光功率而有所不同。
激光加工参数:
颜色 | 加工方式 | 激光功率%) | 加工速度%) | ppi/Hz |
---|---|---|---|---|
红 | CO2 激光切割 | 100 | 1.0 | 1000 |
加工次数 | 空气辅助 | Z-偏移 | 高级 |
---|---|---|---|
1 | 开 | - | - |
![print-driver-hanging-bars.jpg 悬挂条打印参数设置](/static_processed/84f13519470e8e54efd8875c18a91984/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/print-driver-hanging-bars.jpg","edits":{"resize":{"width":650,"fit":"cover"}}})
步骤 3:悬挂条
现在需要将小部件切割下来了:将设计图形发送至激光设备,悬挂条上的梯度很牢固地将珠链固定住。
打印参数设置
加工方式 | 分辨率 | 切割线 |
---|---|---|
浮雕 | 500 dpi | 无 |
Halftone | 其他 |
---|---|
关闭 | - |
![laser-cut-hanging-bars.jpg 激光切割悬挂条](/static_processed/dbae37905247ca9220c7005587791964/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/laser-cut-hanging-bars.jpg","edits":{"resize":{"width":650,"fit":"cover"}}})
步骤 4:激光加工悬挂条
将硬质木板放入激光设备,并确保水平放好,激光雕刻并切割加工制作悬挂条。
提示:
由于悬挂条的结构比较精巧,我们将 JobControl® 激光应用软件中的激光加工参数进行了相应调低并将修正调升至 20。
激光加工参数
颜色 | 加工方式 | 激光功率(%) | 速度(%) | ppi/Hz |
---|---|---|---|---|
黑色 | CO2 激光雕刻 | 80 | 50 | 500 |
红色 | CO2 激光切割 | 100 | 1.0 | 1000 |
加工次数 | 空气辅助 | Z-偏移 | 高级 |
---|---|---|---|
2 | 开 | - | - |
1 | 开 | - | 20 |
![laser-cut-adhesive-letters.jpg 激光切割带粘性文字部件](/static_processed/9ccfdaefc0849beaea02cc37e578e43c/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/laser-cut-adhesive-letters.jpg","edits":{"resize":{"width":650,"fit":"cover"}}})
步骤 5:自粘性文字
以饰面木板制作的带粘性文字是本展架的一大亮点,激光切割后的边框可作为字体安装时的辅助定位工具,以下列激光加工参数将设计图形发送至激光设备。
提示:
对于文字部件,可以使用我们从背部部件切割下来的材料,在激光切割加工之前,先粘贴上双面胶。
打印参数设置
加工方式 | 分辨率 | 切割线 |
---|---|---|
标准 | 500 dpi | 无 |
Halftone | 其他 |
---|---|
颜色 | 几何图形优化, 内部图形优先 |
![laser-process-adhesive-letters.jpg 激光加工带粘性文字部件](/static_processed/1134c0891b292f616dc7e8bbc1737ca6/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/laser-process-adhesive-letters.jpg","edits":{"resize":{"width":650,"fit":"cover"}}})
步骤 6:激光加工自粘性文字部件
将粘有双面胶的饰面木板放入激光设备,激光切割加工可粘性文字部件并用湿布进行清洁,再用纸胶带粘在文字部件上以便更轻松地从机器中将其取出。
激光加工参数设置
颜色 | 加工方式 | 激光功率 (%) | 速度 (%) | ppi/Hz |
---|---|---|---|---|
红色 | CO2 激光切割 | 100 | 0.8 | 1000 |
加工次数 | 空气辅助 | Z-偏移 | 高级 |
---|---|---|---|
1 | 开 | - | - |
步骤 7:底座
为了更牢固地固定效果,底座由两层硬质木板通过激光切割加工来制作。对两层底座的加工图形是完全一样的。
重要提示:
务必确认前后部件的材料厚度是否匹配底座插口,若有差异,务必根据实际情况进行图形调整。

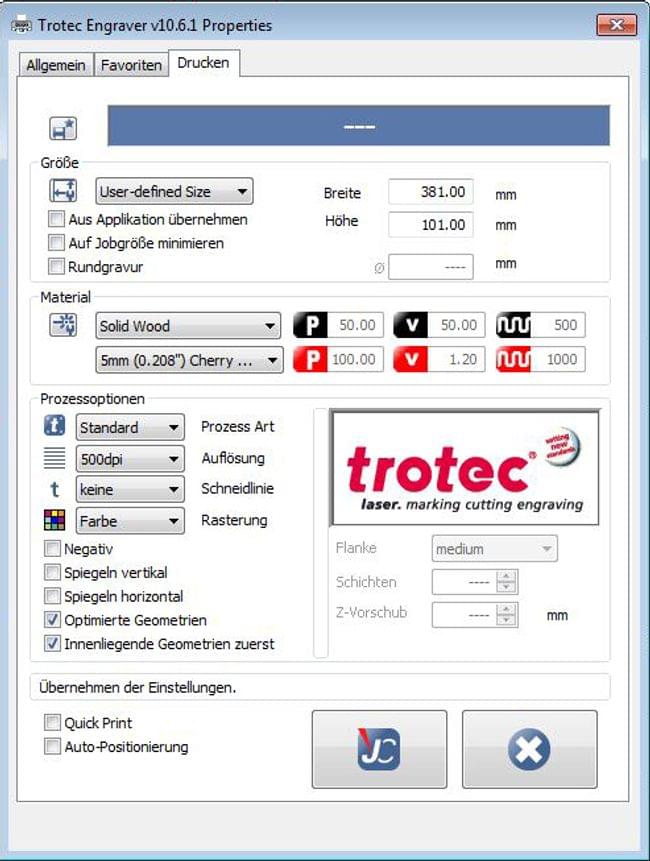

打印参数设置
加工方式 | 分辨率 | 切割线 |
---|---|---|
标准 | 500 dpi | 无 |
Halftone | 其他 |
---|---|
颜色 | 几何图形优化, 内部图形优先 |
步骤 8:激光切割加工底座
设置相应的激光加工参数,将硬质木板水平放入激光设备,在卓泰克激光应用软件 JobControl® 中复制激光加工操作,激光切割加工两个底座,并用湿布进行清洁。
激光加工参数设置
颜色 | 加工方式 | 激光功率(%) | 速度 (%) | ppi/Hz |
---|---|---|---|---|
红色 | CO2 激光切割 | 100 | 1.2 | 1000 |
加工次数 | 空气辅助 | Z-偏移 | 高级 |
---|---|---|---|
1 | 开 | - | - |
注意:
- 对于硬质木板的激光加工操作,我们采用的是卓泰克激光 JobControl® 激光应用软件中的标准激光加工参数。
- 卓泰克激光 JobControl® 激光应用软件的材料激光加工参数数据库可从 www.troteclaser.com 上进行下载。
![laser-cut-front-part.jpg 激光切割前部部件](/static_processed/6fe69c2fc88fa6b0624387b9ee0a6a83/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/laser-cut-front-part.jpg","edits":{"resize":{"width":650,"fit":"cover"}}})
步骤 9:前部部件
接下来就是本展架的最后一个部件,拆下铝制栅格切割工作台并换上真空工作台,再将亚克力栅格切割工作台安装到真空工作台上,将设计图形以下列参数设置发送至激光设备:
打印参数设置
加工方式 | 分辨率 | 切割线 |
---|---|---|
标准 | 500 dpi | 无 |
Halftone | 其他 |
---|---|
颜色 | 几何图形优化, 内部图形优先 |
![laser-engraving-front-part.jpg 激光雕刻前面板](/static_processed/0182f545c8c2ed029f2bd533fa721175/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/laser-engraving-front-part.jpg","edits":{"resize":{"width":650,"fit":"cover"}}})
步骤 10:激光切割加工前部部件
将卓泰克激光 TroGlass Satins 板材放入激光设备,将材料正面的保护薄膜撕去。
激光加工参数
颜色 | 加工方式 | 激光功率 (%) | 速度 (%) | ppi/Hz |
---|---|---|---|---|
黑色 | CO2 激光雕刻 | 18 | 20 | 500 |
红色 | CO2 激光切割 | 50 | 0.2 | 5000 |
加工次数 | 空气辅助 | Z-偏移 | 高级 |
---|---|---|---|
1 | on | - | 高质量模式 |
1 | on | - | - |
![display-dog-tags.jpg 狗牌展架](/static_processed/5eb42bd9f9bc8e04230e4d30cd7e55ca/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/display-dog-tags.jpg","edits":{"resize":{"width":650,"fit":"cover"}}})
步骤 11:组装
将自带粘胶的木质文字粘贴到黑色亚克力前面板上,接着将悬挂条插入面板,最后将前后两个面板安装到底座上并用双面胶或强力胶将两个面板粘牢,自制的展架就完成了。
![展示架创意灵感](/static_processed/f8412ab80901bfa155ef565746f524a0/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/diy-samples/display-aluminum-tags/inspirations-displays.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
灵感
您可从卓泰克激光雕刻材料库中选用您喜欢的颜色的材料来制作这一创意展架,也可添加您公司的 LOGO 以配合公司定制及推广需求。
