卓泰克激光 JobControl 激光加工软件的辅助定位功能
是否曾经想过在激光加工过程中将标记图形定位到工件的最简单的方法是什么?正确的定位操作将更节省加工材料及缩短激光加工准备时间,因而非常重要,卓泰克激光 JobControl® 激光应用软件提供多种快速而又可靠的辅助定位功能方便激光加工操作。
1. 激光加工图形预览:"WYSIWYG:所见即所得"
点击“眼睛”图标按钮以预览激光加工图形
如果开启“所见即所得”的预览功能,所有在软件界面的加工区域的加工图形都将会被预览显示,移动激光头时,软件界面加工区域内的十字交叉符号也将相应地移动,激光设备和 JobControl® 激光应用软件的双向通信功能让激光加工过程中的图形定位更简单便捷,让您在激光加工之前先确认加工位置。
在工作预览界面,您可方便地快速确认是否已经将所有激光切割、雕刻及定位线和标记发送到激光设备,若在材料加工参数数据库里禁用某一种参数设置(以颜色来表示),这一种颜色代表的激光加工图形将不会在“所见即所得”预览界面里显示因而也不会进行相应的激光加工操作。 这一功能特点方便操作人员确认是否所有所需的加工图形都已经发送至激光加工操作及是否有多余的切割线等,但在“所见即所得”预览界面,任何颜色及参数设置所对应的图形都将被显示。
![](/static_processed/cefed457e0144373b3f6c38d196b2525/bild1.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/Positioning_aids_in_the_JobControl_R__laser_software/Bild1.jpg","edits":{"resize":{"width":470,"fit":"cover"}}})
![](/static_processed/00ad1600dc88af9d7159be6072a15288/bild2.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/Positioning_aids_in_the_JobControl_R__laser_software/Bild2.jpg","edits":{"resize":{"width":470,"fit":"cover"}}})
2. 参考线
![用于上边缘对齐的参考线](/static_processed/f7665d6a23ff275494ce1154f2bafb99/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/guides-for-positioning-on-the-upper-edge.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
参考线将使加工图形在加工区域的定位操作更简单(如果不是在0/0原点位置),并减少材料浪费,更有效地利用材料,在重复加工相同图形时,您可将剩下的加工图形对齐材料上边缘进行激光加工操作提升加工效率,当然,也可充分使用参考线将加工图形右对齐或居中对齐。
![通过输入坐标值设置参考线](/static_processed/49de2fa499d9b1389706410db18431cd/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/guides-for-positioning-entering_coordinates.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
自己创建参考线是另一个简单而有效地精准定位的方法,要创建一条参考线,只需在加工区域标尺的相应的位置点上点击并按住鼠标左键并将鼠标移动至加工区域,当然也可以直接输入特定坐标值来设置准确的参考线位置信息。
3. 标记点

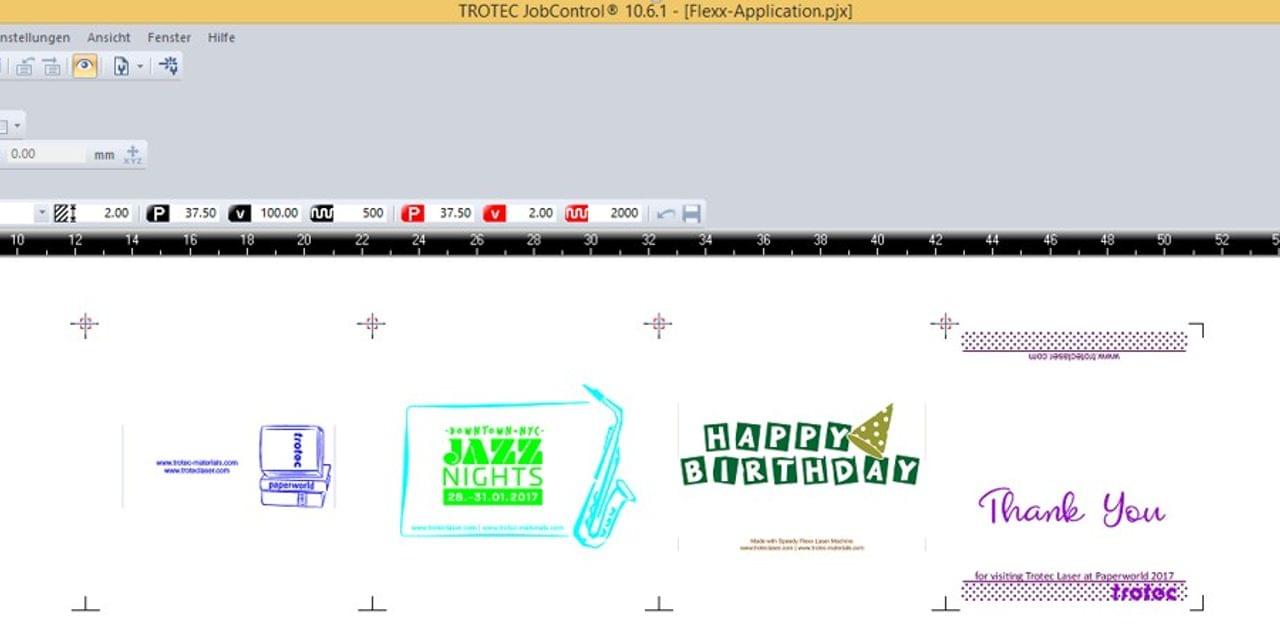

![用标记点定位不同加工图形组成的模板图形](/static_processed/7252488bf571a33bf532ace5600a34dc/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/different-jobs-in-one-template-positioned-using-marker.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
标记点以蓝色十字线形式显示在加工界面并作为加工图形的辅助定位工具,标记点具有“磁吸”功能,将自动将加工图形的相应边角或中心位置对齐至标记点。
若大批量激光加工重复的相同图形,或逐个地进行加工或用模板来进行激光加工操作时,标记点将辅助您确定各个加工图形内容的位置,加工图形的边角位置及中心位置都可以通过标记点来确定,和参考线的作用类似,标记点在激光加工相同尺寸的重复的但图形内容有增减的图形时进行图形定位特别有用。
![控制面板](/static_processed/e2d923fa3cc9889bc8bc9fce0b91a3d5/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/control-panel.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
标记点可通过 JobControl 激光应用软件进行设置,也可能直接通过激光机操作面板上的归位键来设置,长按此按键约三秒以将目前激光头所在的点设置为标记点成为新的临时的起始点,从而节省时间,尤其是当控制电脑不在机器附近时非常有用。
![使用归位键对齐加工图形](/static_processed/1da281d69c4922081223c8a64265b74a/.png?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/alignment-job-using-home-position-anchor-points.png","edits":{"resize":{"width":640,"fit":"cover"}}})
一旦新的起始点设置好了,加工图形位置便可设置为与标记点中心对齐或边角对齐,使用归位键,每个加工图形都将自动与所设置的标记点对齐。
![entering coordinates](/static_processed/2d927ae0e2aa950c87794d6621aa1206/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/entering-coordinates.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
4. 加工图形位置
加工图形位置信息栏显示所选加工图形的 X 轴及 Y 轴位置信息,可以手动输入所需位置相应的坐标值准确设置加工图形的位置。
取决于加工图形的不同导入方式,其坐标位置信息通常显示在加工图形的左上角或中心位置。
![保存整个激光加工操作设置](/static_processed/4401466c1453089c12ef5e82f5a86a9b/.jpg?{"image":"https://backend.troteclaser.com/static/images/knowledge/tips-tricks/positioning-aid-laser-software/save-work-surface.jpg","edits":{"resize":{"width":640,"fit":"cover"}}})
5. 经常有重复的相同的激光加工图形?那就保存整个加工设置吧。
以 pjx 文件格式保存包括加工图形、各项激光加工参数设置、标记点位置及参考线位置在内的所有数据,之后只需一次点击,就可以将加工图形及所有设置数据自动导入,不仅节省时间,还将使操作失误降低至最低,即使对未经培训的操作人员也一样。
