wycinana laserowo kartka urodzinowa

Kartka urodzinowa wykonana w technice Print&Cut

W tym samouczku wyjaśnimy, jak możesz stworzyć zindywidualizowane drukowane kartki urodzinowe przy użyciu oprogramowania JobControl® Vision i systemu kamer.

wycinana laserowo kartka urodzinowa

Kartka urodzinowa wykonana w technice Print&Cut

W tym samouczku wyjaśnimy, jak możesz stworzyć zindywidualizowane drukowane kartki urodzinowe przy użyciu oprogramowania JobControl® Vision i systemu kamer.

Przygotowanie

Potrzebne materiały
  • Indywidualnie zadrukowany papier do części wewnętrznej o gramaturze 200 g/m²
  • Zadrukowany lub kolorowy papier do części zewnętrznej o gramaturze min. 300 g/m²
  • Kropki klejowe lub taśma/klej
Zastosowany laser Trotec

Możesz też stworzyć tę próbkę wykorzystując systemy laserowe Speedy 300, Speedy 400 lub SP500 z oprogramowaniem JobControl® Vision.

Ważne informacje
  • Aby kartka była bardziej stabilna po postawieniu, do jej wewnętrznej części użyj papieru o minimalnej gramaturze 150 g/m².
  • Pamiętaj, aby wysłać krzywe Bezira do drukarki za pomocą ustawień sterownika. W innym wypadku JobControl® Vision nie będzie w stanie rozpoznać paserów.
Kartka urodzinowa wykonana w technice Print&Cut

ZIP

Pobierz teraz
Kartka urodzinowa wykonana w technice Print&Cut

ZIP

Pobierz teraz

Krok po kroku

ustawienia wydruku dla lasera
Krok 1

Krok 1: Część wewnętrzna

Stwórz własny projekt lub skorzystaj z naszego wzoru części wewnętrznej kartki. Aby kartka była jeszcze bardziej spersonalizowana, przed wydrukiem możesz dodać imię i wiek odbiorcy.

Prześlij projekt do lasera z poniższymi ustawieniami - w tym wypadku tylko z paserami i linią cięcia. Następnie dezaktywuj warstwę z projektem graficznym, aby zapobiec jej wysłaniu do lasera.

Ustawienia wydruku

Proces obróbki Rozdzielczość Linia cięcia
Standard 1000 dpi brak
Półton Inne
Kolor Zaawansowane kształty
wycinana laserowo kartka urodzinowa
Krok 2

Krok 2: Obróbka laserowa części wewnętrznej

Parametry lasera mogę się różnić w zależności od rodzaju lasera i dostępnej mocy.

Parametry lasera

Parametry lasera Kolor Obróbka Moc (%) Prędkość (%)
 Pasery  Czarny  Pasery  -  -
 Zagięcie  Czerwony Cięcie CO2  3,5 2
 Cięcie  Niebieski Cięcie CO2  7 1
 Cięcie  Desert blue Cięcie CO2  15 4
ppi/Hz Powtórzenia Wyciąg Oś Z Zaawansowane
- - - - -
1000 1 Włączony +1.5 mm -
1000 1 Włączony - -
1000 1 Włączony - Korekta 20
oprogramowanie lasera dla paserów
Krok 3

Krok 3: Pozycjonowanie wydruku i pracy lasera

Połącz JobControl® z laserem.

Przenieś zadanie z kolejki oczekujących i umieść je w pozycji do obróbki na urządzeniu. Aby tego dokonać, przesuń wskaźnik laserowy na środek dowolnego pasera na kartce i przyciągnij pracę do znacznika pozycji lasera w JobControl®.

Wskazówka:

Dla łatwiejszego pozycjonowania, skorzystaj z funkcji “What you see is what you get” (WYSIWYG) w JobControl®.

oprogramowanie vision dla cięcia laserem
Krok 4

Krok 4: Skalibruj kamerę

Po pierwsze ustaw ostrość kamery na papierze. Aby skalibrować kamerę, przejdź do: Ustawienia - Opcja - Sprzęt - Vision. Docelowo punkt znacznika powinien być dobrze widoczny na tle.
Następnie, przesuń kamerę do dowolnego pasera na wydruku. Przy idealnych ustawieniach czasu naświetlania, parametru gamma i progu, kółko wokół pasera stanie się zielone. Pasek pod podglądem również będzie zielony. Możesz dostosować odpowiednio powyższe parametry.

Wskazówka:

W celu kompensacji wybierz pełną nielinearność. Dzięki temu oprogramowanie będzie mogło dostosować pracę dla wydruków w skali lub obróconych.

pasery jobcontrol vision
Krok 5

Krok 5: Cięcie

Po ustawieniu kamery możesz zabrać się do pracy.

Jeśli pozycja i orientacja pracy lasera z JobControl® jest zgodna z ułożeniem materiału na stanowisku pracy, JobControl odczyta punkt znacznika automatycznie i wykona cięcie.
Jeśli jednak się różnią, będziesz musiał ręcznie dostosować pozycję przesuwając kamerę do pierwszego pasera. Kiedy pasek pod podglądem kamery stanie się zielony, potwierdź klawiszem Enter. Jeśli wydruk jest nieostry, przypisz drugi paser do właściwej pozycji. Pozostałe pasery zostaną wówczas wczytane automatycznie.

złożenie laserowo pociętej kartki
Krok 6

Krok 6: Część zewnętrzna

Do części zewnętrznej kartki postanowiliśmy użyć podwójnie zadrukowanego papieru. W tym przypadku nie używamy paserów, ponieważ nie ma potrzeby cięcia konturów.

Wyślij swój projekt do lasera z poniższymi parametrami.

Wskazówki:

Aby Twoja kartka była nieszablonowa, możesz dodać grawerowanie ozdobnego wzoru lub imienia odbiorcy.

Ustawienia wydruku

Proces obróbki Rozdzielczość Linia cięcia
Standard 500 dpi brak
Półton Inne
Kolor

zaawansowane geometrie
najpierw kształy wewnętrzne

kartka urodzinowa popup
Krok 7

Krok 7: Obróbka laserowa części zewnętrznej

Użyj naszych parametrów do wykonania części zewnętrznej. Parametry mogą różnić się w zależności od rodzaju lasera i dostępnej mocy.

Wskazówka:

Jeśli użyjesz innego rodzaju papieru, sprawdź ustawienia parametrów na małym, niepotrzebnym kawałku.

Parametry lasera

Parametry lasera Kolor Obróbka

Moc
(%)

Prędkość
(%)
Zagięcie Czerwony Cięcie CO2 5 2
Cięcie Niebieski Cięcie CO2 20 3,8
ppi/Hz Powtórzenia Wyciąg Oś Z Zaawansowane
1000  1 Włączony +1,5 mm  -
1000  1 Włączony  - Korekta 20

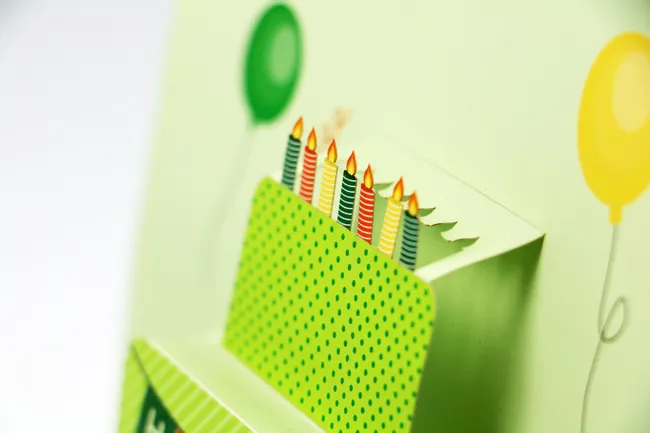

składanie papierowej kartki urodzinowej
Krok 8

Krok 8: Wykończenie

Kolejny krok to składanie kartki. Wbrew pozorom, nie jest to takie łatwe zadanie. Zacznij od środkowej zakładki. Następnie przechodź coraz wyżej układając części tortu.

Następnie włóż środek do części zewnętrznej. Użyj kropek klejących lub taśmy/kleju.

Wskazówka:

Nie chcesz ryzykować i wolisz złożyć kartkę wcześniej? Za pierwszym razem możesz wyciąć pracę na zwykłym, niezadrukowanym papierze  (80 g/m²) z mniejszą mocą zaginania. Po prostu zmień obróbkę parametru "Czarny" na "Pomiń".

Inspiracje

Śpieszysz się? Spróbuj grawerowanej kartki. Wykorzystaj ten sam projekt na białym lub kolorowym papierze. Również w tym przypadku pamiętaj, aby użyć papieru o minimalnej gramaturze 150 g/m².
