Come realizzare card pop-up per la lavorazione laser

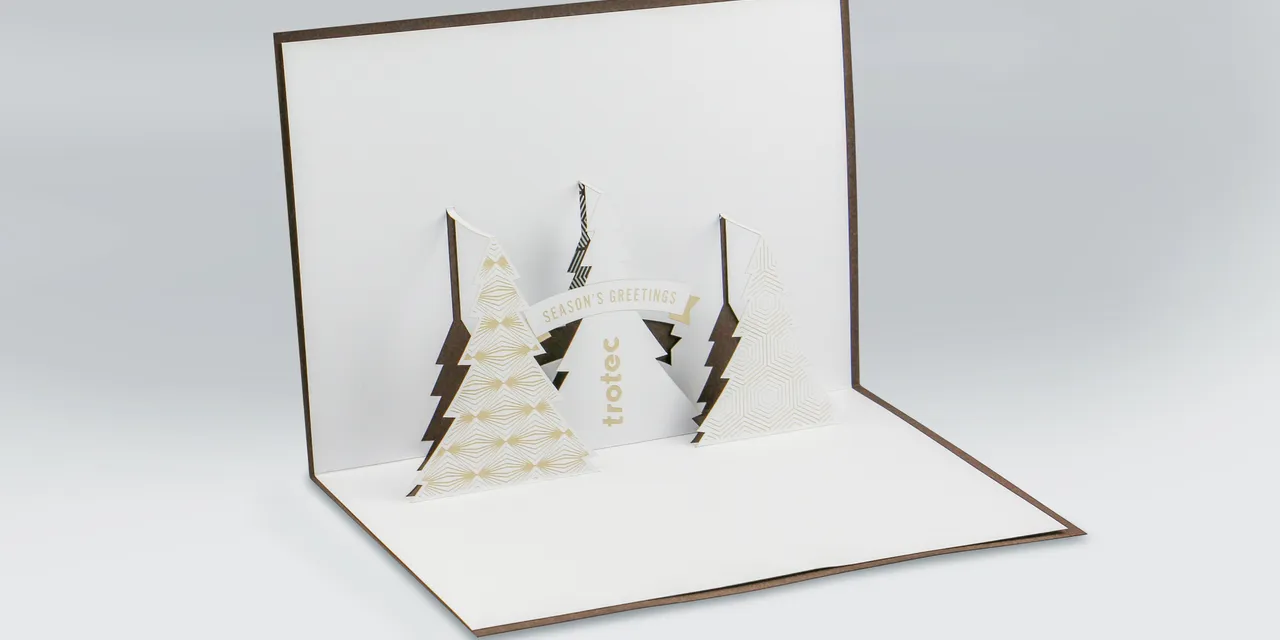

Per ottenere l'effetto tridimensionale, segui i seguenti passaggi: crea un nuovo documento in Adobe Illustrator e seleziona il formato A4, o quello che preferisci. Successivamente disegna una linea orrizzontale di taglio in blu al centro del documento, che verrà utilizzata per la piegatura della card. Ora posiziona gli elementi grafici al centro. Assicurati di assegnare linee rosse di taglio ai contorni e riempimenti neri per le incisioni.

Importante:

Assicurati di creare il documento nello spazio di lavoro RGB.

Appena sarai soddisfatto della tua grafica, puoi iniziare il fine tuning. Con lo strumento "Forbici" (scorciatoia da tastier C), dividi la linea centrale in segmenti così che la linea sia coperta dalle grafiche. Ora cancella le linee che non servono. Dopo, definisci i "piedi" che supporteranno gli elementi utilizzando una linea di taglio blu. Utilizza ancora lo strumento Forbici per rompere i contorni. Durante la lavorazione laser, le linee blu verranno solo "graffiate" e non tagliate completamente, in modo che gli elementi possanoessere piegati con cura.

Consigli:

Attiva l'aiuto "Smart Guides" (scorciatoia CTRL + U). Ciò è particolarmente utile quando si utilizza lo strumento "Forbici".

Il prossimo passaggio è quello più importante: i ponticelli. Per fare ciò, disegna un rettangolo dal piedino di supporto degli elementi fino alla linea centrale. Questa altezza (dal piedino alla linea centrale), è molto importante perché definisce quanto sarà la sporgenza degli elementi grafici dalla card. Puoi selezionare la larghezza del rettangolo a piacimento. Nel caso dell'abete, la larghezza deve essere sottile, visto che il ponticello si trova in cima all'albero; deve essere almeno di 2.5 mm, in modo che il ponticello non si pieghi inavvertitamente in seguito. Considerato che il nostro design include tre alberi con distanze diverse, dobbiamo creare ponticelli separati con l'altezza associata per ognuno dei tre. I ponticelli sono mostrati nello screenshot e puou facilmente vederli.

L'ultimo step è posizionare i ponticelli sulla sommità di ogni elemento grafico. Rimuovi il riempimento rosso nel ponticello e sostituiscilo con un contorno rosso. Dopo, unisci i ponticelli con gli elementi grafici utilizzando lo strumento "Unisci". Affinché i ponticelli possano poi piegarsi nella parte superiore ed inferiore, abbiamo bisogno anche di linee di taglio blu alle estremità superiore ed inferiore dei ponticelli. E' meglio disegnare queste linee di taglio prima, in modo da non modificare l'altezza del ponticello. Infine, configura il documento completato con una linea di taglio verde come contorno esterno. Puoi tagliare queste linee con una velocità maggiore rispetto ai contorni interni rossi della grafica. Ora puoi inviare il file al tuo laser Trotec.
